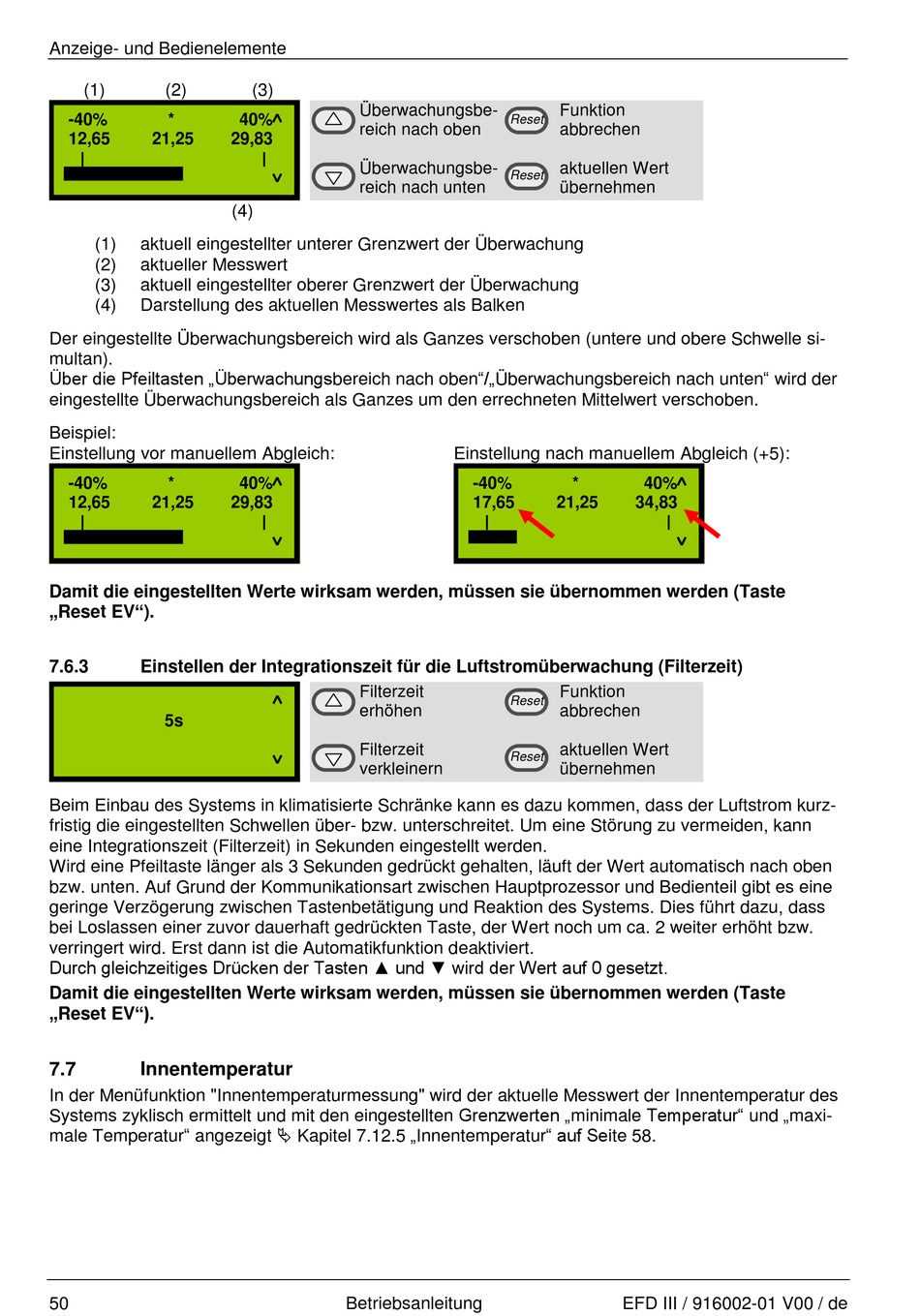

Anzeige- und Bedienelemente
(1)
(2)
-40%
*
12,65
21,25
I
(1)
aktuell eingestellter unterer Grenzwert der Überwachung
(2)
aktueller Messwert
(3)
aktuell eingestellter oberer Grenzwert der Überwachung
(4)
Darstellung des aktuellen Messwertes als Balken
Der eingestellte Überwachungsbereich wird als Ganzes verschoben (untere und obere Schwelle si-
multan).
Über die Pfeiltasten „Überwachungsbereich nach oben"/„Überwachungsbereich nach unten" wird der
eingestellte Überwachungsbereich als Ganzes um den errechneten Mittelwert verschoben.
Beispiel:
Einstellung vor manuellem Abgleich:
-40%
*
12,65
21,25
I
Damit die eingestellten Werte wirksam werden, müssen sie übernommen werden (Taste
„Reset EV").
7.6.3
Einstellen der Integrationszeit für die Luftstromüberwachung (Filterzeit)
5s
Beim Einbau des Systems in klimatisierte Schränke kann es dazu kommen, dass der Luftstrom kurz-
fristig die eingestellten Schwellen über- bzw. unterschreitet. Um eine Störung zu vermeiden, kann
eine Integrationszeit (Filterzeit) in Sekunden eingestellt werden.
Wird eine Pfeiltaste länger als 3 Sekunden gedrückt gehalten, läuft der Wert automatisch nach oben
bzw. unten. Auf Grund der Kommunikationsart zwischen Hauptprozessor und Bedienteil gibt es eine
geringe Verzögerung zwischen Tastenbetätigung und Reaktion des Systems. Dies führt dazu, dass
bei Loslassen einer zuvor dauerhaft gedrückten Taste, der Wert noch um ca. 2 weiter erhöht bzw.
verringert wird. Erst dann ist die Automatikfunktion deaktiviert.
Durch gleichzeitiges Drücken der Tasten ▲ und ▼ wird der Wert auf 0 gesetzt.
Damit die eingestellten Werte wirksam werden, müssen sie übernommen werden (Taste
„Reset EV").
7.7
Innentemperatur
In der Menüfunktion "Innentemperaturmessung" wird der aktuelle Messwert der Innentemperatur des
Systems zyklisch ermittelt und mit den eingestellten Grenzwerten „minimale Temperatur" und „maxi-
male Temperatur" angezeigt Kapitel 7.12.5 „Innentemperatur" auf Seite 58.
50
(3)
Überwachungsbe-
40%
reich nach oben
29,83
I
Überwachungsbe-
reich nach unten
(4)
40%
29,83
I
Filterzeit
erhöhen
Filterzeit
verkleinern
Betriebsanleitung
Funktion
Reset
abbrechen
aktuellen Wert
Reset
übernehmen
Einstellung nach manuellem Abgleich (+5):
-40%
*
17,65
21,25
I
Funktion
Reset
abbrechen
aktuellen Wert
Reset
übernehmen
EFD III / 916002-01 V00 / de
40%
34,83
I
