18. Überwachungssystem CMC III anschließen (optional) Kapitel 5.3.3
„Überwachungssystem CMC III" auf Seite 34.
19. Potentialfreie Kontakte belegen (optional) Kapitel 3.3.1 „Relaisausgänge" auf Sei-
te 20.
20. Externe Löscheinheit anschließen (optional).
21. Externe Füllstandsüberwachung anschließen (optional).
22. Luftstromabgleich einstellen Kapitel 7.6 „Luftstromabgleich" auf Seite 48.
23. Eingestellten Parameter über das Wartungsprogramm einlesen Kapitel 9.3 „Projekt"
auf Seite 63.
24. Stör- und Alarmfunktionen überprüfen Kapitel 5.2.7, Überprüfung der Stör- und
Alarmfunktion.
25. Rauch-Ansprechtest durchführen Kapitel 5.2.7.4 „Brandmelder" auf Seite 32.
26. Nach dem Ansprechtest mindestens 2 Minuten warten, damit sich die Prüfgaskonzent-
ration in den Melderköpfen abbaut.
27. Alarm mit der oberen „Reset"-Taste (Abb. 27/10, Seite 41) zurücksetzen.
28. Kontrollieren, ob die LED „Löschanlage angesteuert" (Abb. 27/6, Seite 41) nicht leuch-
tet.
29.
WARNUNG! Gefahr einer Fehlauslösung bei angeschlossener externer
Löscheinheit!
Blockierungen aufheben.
Das System ist betriebs- und auslösebereit!
Weitere Funktionsprüfungen des Systems Kapitel 14.2 „Abnahme-/Inbetriebnahme-
Protokoll auf Seite 81.
Anbindung von Zusatzgeräten Kapitel 5.3 „Installation und Inbetriebnahme von elektri-
schen Zusatzgeräten" auf Seite 33.
5.2.3

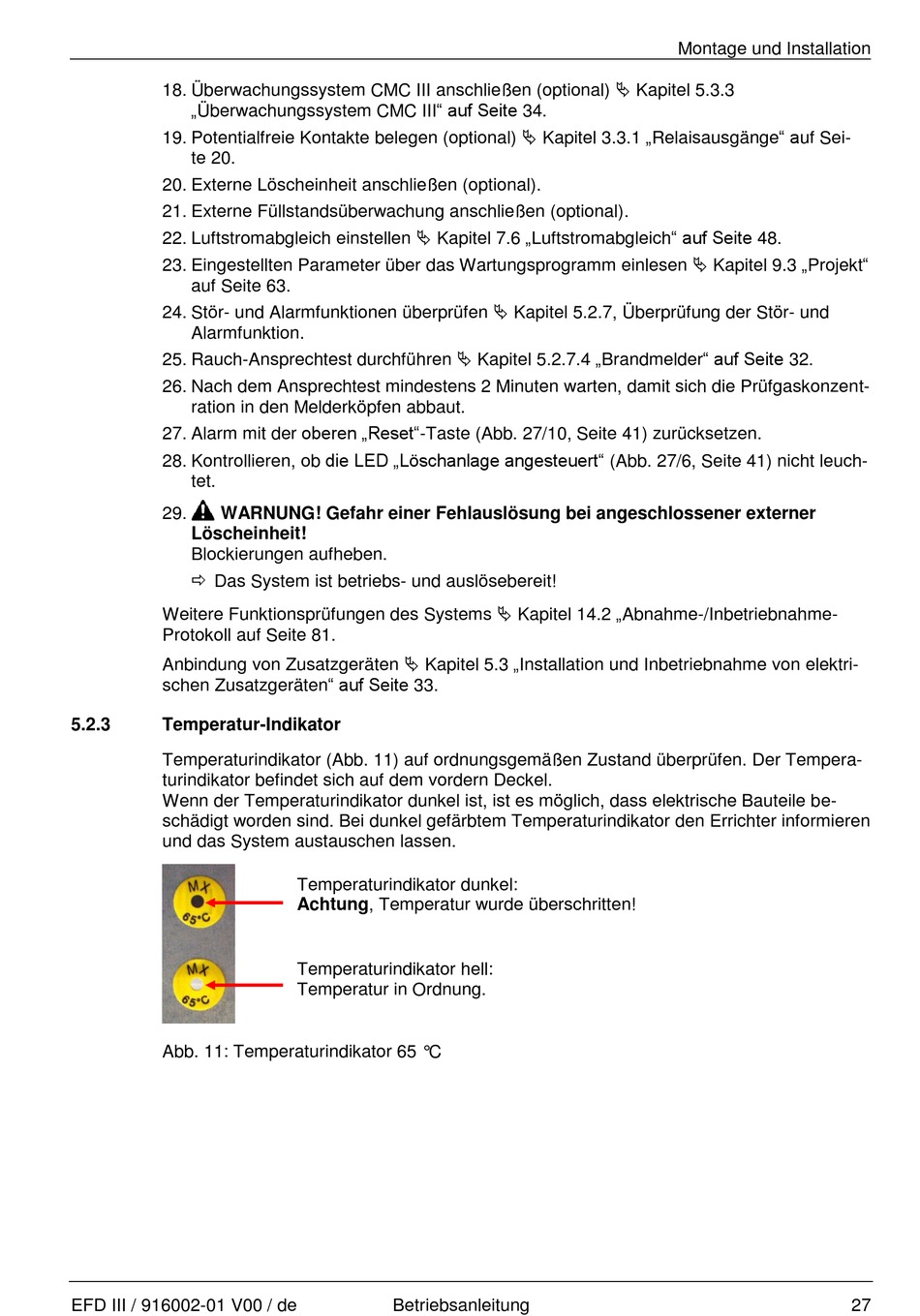

Temperatur-Indikator
Temperaturindikator (Abb. 11) auf ordnungsgemäßen Zustand überprüfen. Der Tempera-
turindikator befindet sich auf dem vordern Deckel.
Wenn der Temperaturindikator dunkel ist, ist es möglich, dass elektrische Bauteile be-
schädigt worden sind. Bei dunkel gefärbtem Temperaturindikator den Errichter informieren
und das System austauschen lassen.
Abb. 11: Temperaturindikator 65 °C
EFD III / 916002-01 V00 / de
Temperaturindikator dunkel:
Achtung, Temperatur wurde überschritten!
Temperaturindikator hell:
Temperatur in Ordnung.
