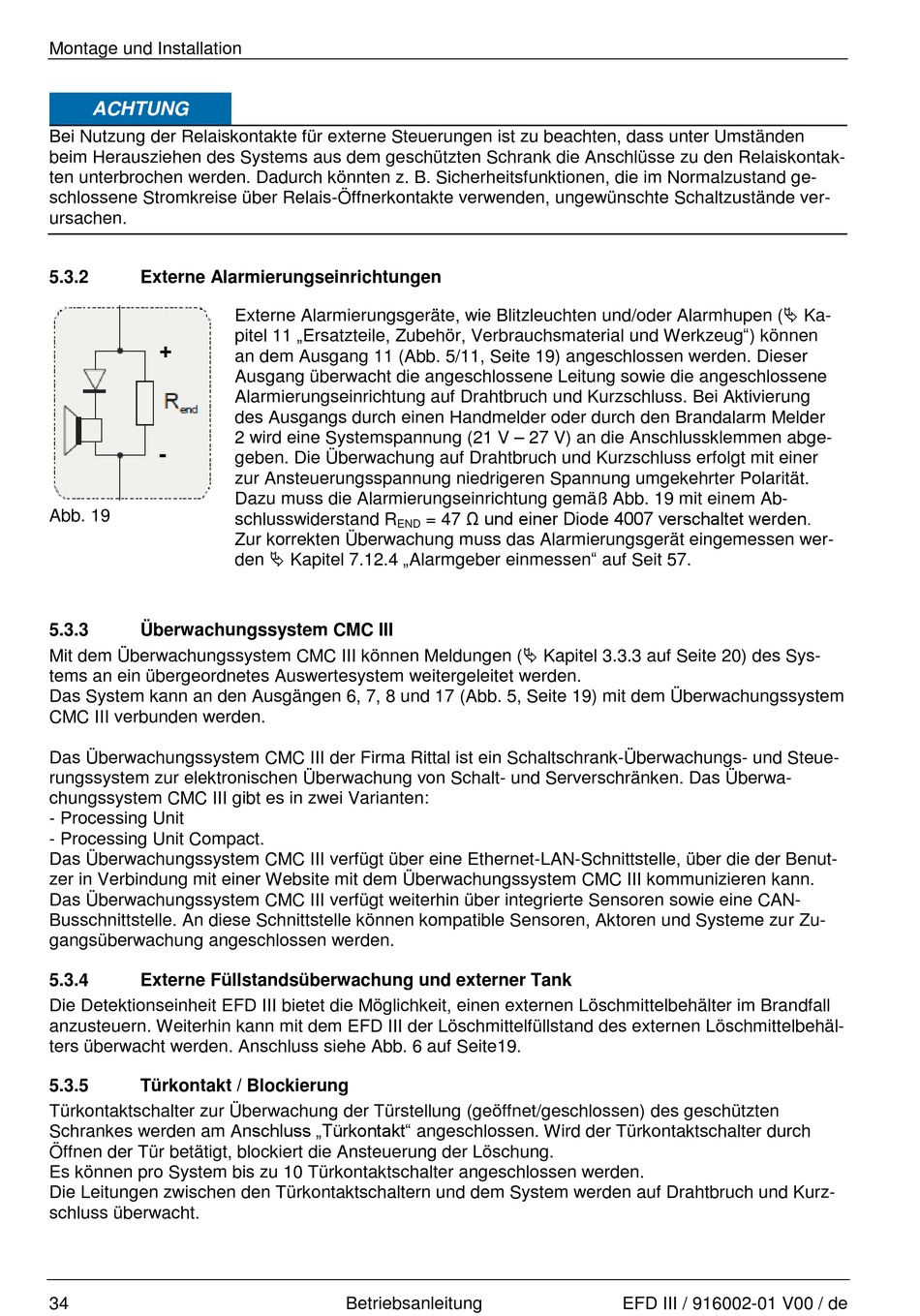

Montage und Installation
ACHTUNG
Bei Nutzung der Relaiskontakte für externe Steuerungen ist zu beachten, dass unter Umständen
beim Herausziehen des Systems aus dem geschützten Schrank die Anschlüsse zu den Relaiskontak-
ten unterbrochen werden. Dadurch könnten z. B. Sicherheitsfunktionen, die im Normalzustand ge-
schlossene Stromkreise über Relais-Öffnerkontakte verwenden, ungewünschte Schaltzustände ver-
ursachen.
5.3.2
Externe Alarmierungseinrichtungen
+
-
Abb. 19
5.3.3
Überwachungssystem CMC III
Mit dem Überwachungssystem CMC III können Meldungen ( Kapitel 3.3.3 auf Seite 20) des Sys-
tems an ein übergeordnetes Auswertesystem weitergeleitet werden.
Das System kann an den Ausgängen 6, 7, 8 und 17 (Abb. 5, Seite 19) mit dem Überwachungssystem
CMC III verbunden werden.
Das Überwachungssystem CMC III der Firma Rittal ist ein Schaltschrank-Überwachungs- und Steue-
rungssystem zur elektronischen Überwachung von Schalt- und Serverschränken. Das Überwa-
chungssystem CMC III gibt es in zwei Varianten:
- Processing Unit
- Processing Unit Compact.
Das Überwachungssystem CMC III verfügt über eine Ethernet-LAN-Schnittstelle, über die der Benut-
zer in Verbindung mit einer Website mit dem Überwachungssystem CMC III kommunizieren kann.
Das Überwachungssystem CMC III verfügt weiterhin über integrierte Sensoren sowie eine CAN-
Busschnittstelle. An diese Schnittstelle können kompatible Sensoren, Aktoren und Systeme zur Zu-
gangsüberwachung angeschlossen werden.
5.3.4
Externe Füllstandsüberwachung und externer Tank
Die Detektionseinheit EFD III bietet die Möglichkeit, einen externen Löschmittelbehälter im Brandfall
anzusteuern. Weiterhin kann mit dem EFD III der Löschmittelfüllstand des externen Löschmittelbehäl-
ters überwacht werden. Anschluss siehe Abb. 6 auf Seite19.
5.3.5
Türkontakt / Blockierung
Türkontaktschalter zur Überwachung der Türstellung (geöffnet/geschlossen) des geschützten
Schrankes werden am Anschluss „Türkontakt" angeschlossen. Wird der Türkontaktschalter durch
Öffnen der Tür betätigt, blockiert die Ansteuerung der Löschung.
Es können pro System bis zu 10 Türkontaktschalter angeschlossen werden.
Die Leitungen zwischen den Türkontaktschaltern und dem System werden auf Drahtbruch und Kurz-
schluss überwacht.
34
Externe Alarmierungsgeräte, wie Blitzleuchten und/oder Alarmhupen ( Ka-
pitel 11 „Ersatzteile, Zubehör, Verbrauchsmaterial und Werkzeug") können
an dem Ausgang 11 (Abb. 5/11, Seite 19) angeschlossen werden. Dieser
Ausgang überwacht die angeschlossene Leitung sowie die angeschlossene
Alarmierungseinrichtung auf Drahtbruch und Kurzschluss. Bei Aktivierung
des Ausgangs durch einen Handmelder oder durch den Brandalarm Melder
2 wird eine Systemspannung (21 V – 27 V) an die Anschlussklemmen abge-
geben. Die Überwachung auf Drahtbruch und Kurzschluss erfolgt mit einer
zur Ansteuerungsspannung niedrigeren Spannung umgekehrter Polarität.
Dazu muss die Alarmierungseinrichtung gemäß Abb. 19 mit einem Ab-
schlusswiderstand R
END
Zur korrekten Überwachung muss das Alarmierungsgerät eingemessen wer-
den Kapitel 7.12.4 „Alarmgeber einmessen" auf Seit 57.
Betriebsanleitung
= 47 Ω und einer Diode 4007 verschaltet werden.
EFD III / 916002-01 V00 / de
