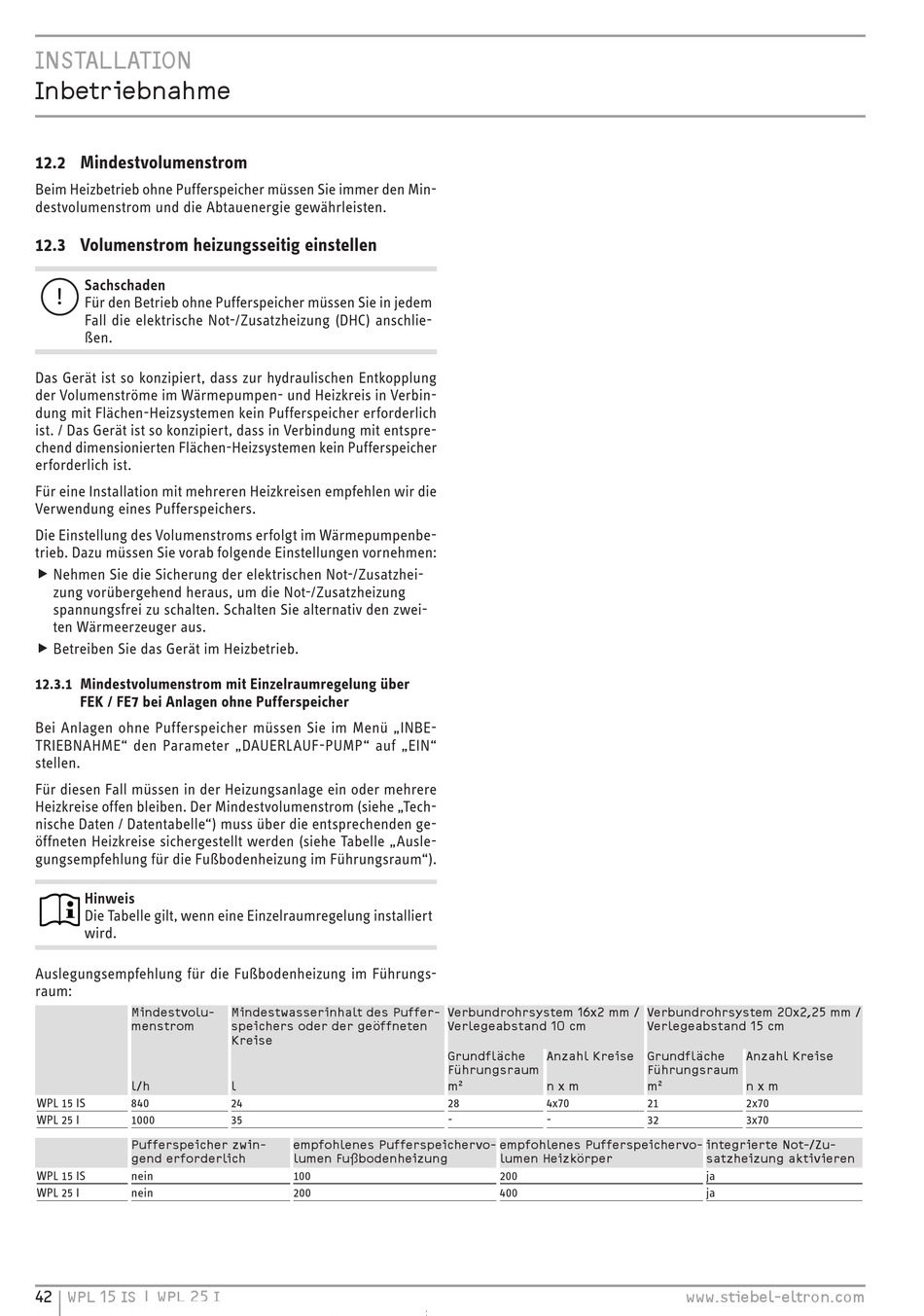

INSTALLATIoN
Inbetriebnahme
12.2 Mindestvolumenstrom
Beim Heizbetrieb ohne Pufferspeicher müssen Sie immer den Min-
destvolumenstrom und die Abtauenergie gewährleisten.
12.3 Volumenstrom heizungsseitig einstellen
Sachschaden
!
Für den Betrieb ohne Pufferspeicher müssen Sie in jedem
Fall die elektrische Not-/Zusatzheizung (DHC) anschlie-
ßen.
Das Gerät ist so konzipiert, dass zur hydraulischen Entkopplung
der Volumenströme im Wärmepumpen- und Heizkreis in Verbin-
dung mit Flächen-Heizsystemen kein Pufferspeicher erforderlich
ist. / Das Gerät ist so konzipiert, dass in Verbindung mit entspre-
chend dimensionierten Flächen-Heizsystemen kein Pufferspeicher
erforderlich ist.
Für eine Installation mit mehreren Heizkreisen empfehlen wir die
Verwendung eines Pufferspeichers.
Die Einstellung des Volumenstroms erfolgt im Wärmepumpenbe-
trieb. Dazu müssen Sie vorab folgende Einstellungen vornehmen:
f Nehmen Sie die Sicherung der elektrischen Not-/Zusatzhei-
f
zung vorübergehend heraus, um die Not-/Zusatzheizung
spannungsfrei zu schalten. Schalten Sie alternativ den zwei-
ten Wärmeerzeuger aus.
f Betreiben Sie das Gerät im Heizbetrieb.
f
12.3.1 Mindestvolumenstrom mit Einzelraumregelung über
FEK / FE7 bei Anlagen ohne Pufferspeicher
Bei Anlagen ohne Pufferspeicher müssen Sie im Menü „INBE-
TRIEBNAHME" den Parameter „DAUERLAUF-PUMP" auf „EIN"
stellen.
Für diesen Fall müssen in der Heizungsanlage ein oder mehrere
Heizkreise offen bleiben. Der Mindestvolumenstrom (siehe „Tech-
nische Daten / Datentabelle") muss über die entsprechenden ge-
öffneten Heizkreise sichergestellt werden (siehe Tabelle „Ausle-
gungsempfehlung für die Fußbodenheizung im Führungsraum").
Hinweis
Die Tabelle gilt, wenn eine Einzelraumregelung installiert
wird.
Auslegungsempfehlung für die Fußbodenheizung im Führungs-
raum:
Mindestvolu-
menstrom
l/h
WPL 15 IS
840
WPL 25 I
1000
Pufferspeicher zwin-
gend erforderlich
WPL 15 IS
nein
WPL 25 I
nein
42
| WPL 15 IS | WPL 25 I
Mindestwasserinhalt des Puffer-
speichers oder der geöffneten
Kreise
l
24
35
empfohlenes Pufferspeichervo-
lumen Fußbodenheizung
100
200
Verbundrohrsystem 16x2 mm /
Verlegeabstand 10 cm
grundfläche
Anzahl Kreise grundfläche
Führungsraum
m²
n x m
28
4x70
-
-
empfohlenes Pufferspeichervo-
lumen Heizkörper
200
400
Verbundrohrsystem 20x2,25 mm /
Verlegeabstand 15 cm
Anzahl Kreise
Führungsraum
m²
n x m
21
2x70
32
3x70
integrierte Not-/Zu-
satzheizung aktivieren
ja
ja
