STIEBEL ELTRON WPKI-SET Gebrauchs- Und Montageanweisung
Vorschau ausblenden
Andere Handbücher für WPKI-SET:
- Gebrauchs- und montageanweisung (20 Seiten) ,
- Montageanweisung (32 Seiten)
Werbung
Quicklinks
WPKI-SET
Deutsch
Wärmepumpen-Kompaktinstallation
Gebrauchs- und Montageanweisung
Svenska
Kompaktinstallation
Drift- och montageinstruktion
Technik zum Wohlfühlen
Deutsch
1.Gebrauchsanweisung
Bausatzbeschreibung
Aufbau des WPKI-SET-Bausatzes
2.Montageanweisung
Einbau des WPKI-SET-Bausatzes
War tung und Kontrolle
Technische Daten
Anlagenschema
Elektro-Anschlussplan
3.Umwelt und Recycling
4.Kundendienst und Garantie
Svenska
1.Bruksanvisning
Byggsatsbeskrivning
Uppbyggnad av WPKI-SET-Bausatzes
2.Montageinstruktion
Montering av WPKI-SET-Bausatzes
Underhåll och kontroll
Tekniska data
Systemschema
3.Miljö och återanvändning
4.Kundtjänst och garanti
Elanslutningsschema
Seite 2 - 7
2
2
2
3
3
3
4
4
5
6
6
Sida 8 - 11
8
8
8
9
9
10
10
10
10
10
11
Werbung
Verwandte Anleitungen für STIEBEL ELTRON WPKI-SET
Inhaltszusammenfassung für STIEBEL ELTRON WPKI-SET

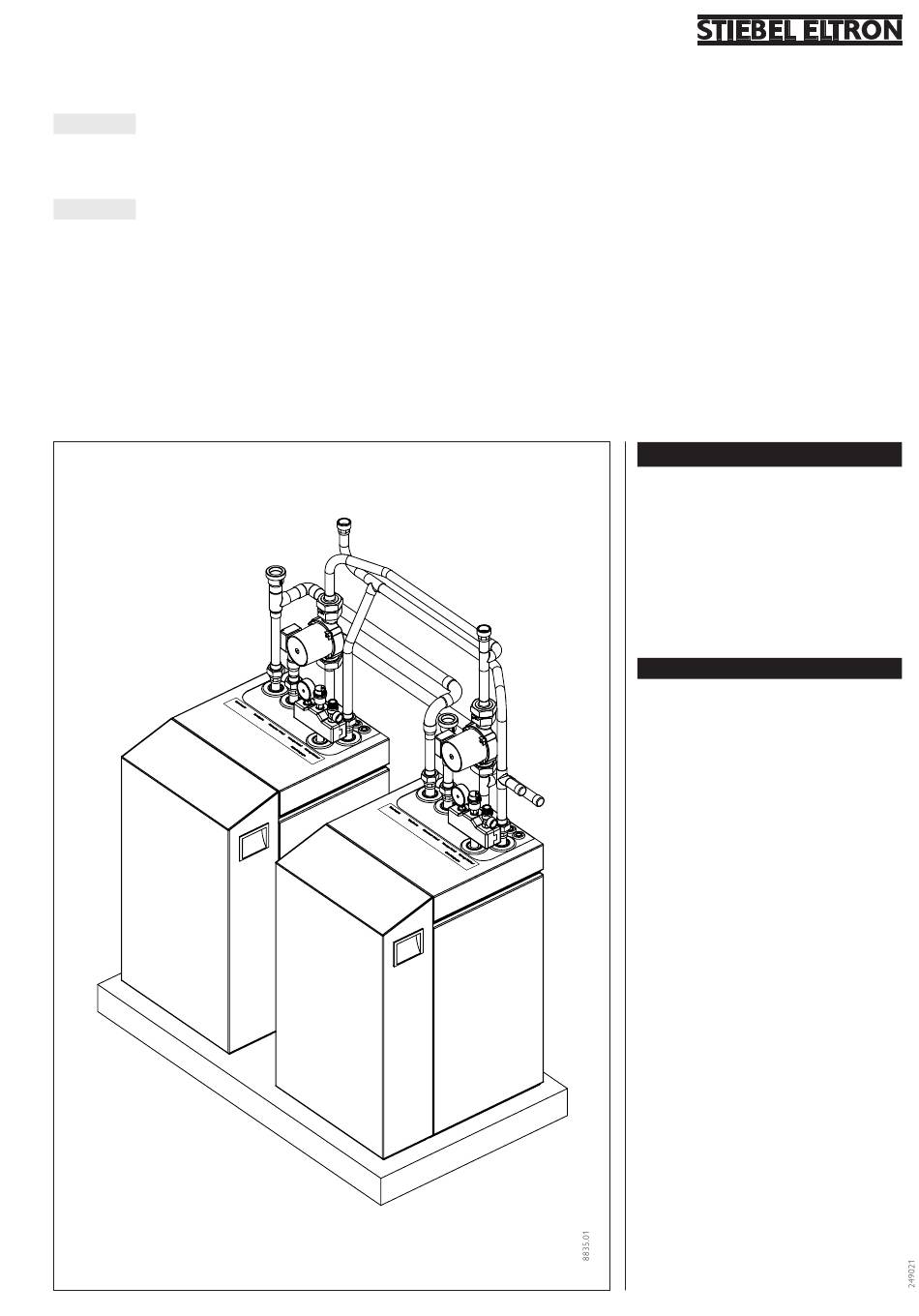

- Seite 1 Deutsch Wärmepumpen-Kompaktinstallation Gebrauchs- und Montageanweisung Svenska Kompaktinstallation Drift- och montageinstruktion Deutsch Seite 2 - 7 1.Gebrauchsanweisung Bausatzbeschreibung Aufbau des WPKI-SET-Bausatzes 2.Montageanweisung Einbau des WPKI-SET-Bausatzes War tung und Kontrolle Technische Daten Anlagenschema Elektro-Anschlussplan 3.Umwelt und Recycling 4.Kundendienst und Garantie Svenska Sida 8 - 11 1.Bruksanvisning...
- Seite 2 Bausatzbeschreibung vergossenen Wicklungen zu verwenden, um Der Wärmepumpen-Kompaktinstallations- Aufbau des WPKI-SET-Bausatzes Masse-Kurzschluss durch Schwitzwasser im Bausatz WPKI-SET stellt eine Komponente elektrischen Pumpenteil zu vermeiden (Kalt- Der WPKI-SET-Bausatz enthält alle erforder- der Wärmepumpenanlage dar und ist speziell wasserausführung). lichen Bauteile wie die notwendigen Rohr- für die hydraulische Verbindung auf der...
- Seite 3 2. Montageanweisung nur für den Fachmann Der WPKI-SET-Bausatz wird in weitestge- den mit Pfeilen gekennzeichneten Stellen Manometer hend vormontierten Komponenten geliefert. miteinander weich verlötet werden. Der Betriebsdruck der Heizungsanlage ist in Anschließend Verschraubungen festziehen. regelmäßigen Abständen zu kontrollieren. Es empfiehlt sich, die Komponenten bei der Sinkt der Betriebsdruck, muss die Anlage mit Montage an den Wärmepumpen vorerst...
- Seite 4 Nennvolumenströme und Druckdifferenzen Nennvolumenstrom Druckdifferenz des WPKI-SET’s und der Wärmepumpe bei Nennvolumenstrom Wärmenutzungs- Wärmequellen- Wärmequellen- Wärmenutzungs- Wärmequellen- Wärmequellen- seitig seitig (Wasser) seitig (Sole) seitig seitig (Wasser) seitig (Sole) Wärmepumpen SET’s m³/h m³/h m³/h SET 20 10 KW + 10 KW...
- Seite 5 Elektro-Anschlussplan für Wärmepumpen WPF-M mit Wärmepumpen-Manager WPM Wärmepumpen-Manager WPM M1 = Umwälzpumpe (max. 2 A gl) Versorgung vom Wärme- pumpen-Tarifzähler M2 = Umwälzpumpe (max. 2 A gl) Versorgung vom Wärme- pumpen-Tarifzähler M3 = Umwälzpumpe Wärmepumpe (3-phasig) Versorgung vom Wärme- pumpen-Tarifzähler 1/N/PE ~230V 50Hz...
- Seite 6 Ansprüche wegen Mängeln nur in dem Land, den Kauf und Einsatz der Geräte in der wird, dass die Verursachung bei Stiebel Eltron in dem sie gekauft wurden, nach den beson- Bundesrepublik Deutschland. liegt. Für sichtbare Schäden kommen wir je- deren Bedingungen dieses Landes geltend zu doch nur dann auf, wenn uns die Mängel in-...
- Seite 7 Technik zum Wohlfühlen Technik zum Wohlfühlen Garantie-Urkunde Kundendienst-Anforderung Bitte vollständig ausfüllen und im Umschlag einsenden. Verkauft am: _________________________________________________ Absender (bitte in Blockschrift) Name: ______________________________________________________ Nr.: Straße, Nr.: __________________________________________________ Garantie-Urkunde: PLZ, Wohnort: _______________________________________________ SBP 200, SBP 700 Diese Angaben entnehmen Sie bitte dem Leistungsschild. (Zutreffenden Gerätetyp unterstreichen) SBP ____ Typ:...
- Seite 8 Byggsatsen för värmepumpkompaktinstallation rörkomponenter, cirkulationspumpar och förhindras (kallvattenutförande). WPKI-SET utgör en komponent av backventiler (kan lossas manuellt) samt värmepumpsystemet och är utformad anslutningar för radiatorsystemet med För varje enskilt system måste speciellt för hydraulisk sammankoppling på...
- Seite 9 är, med hänsyn till byggsatsen helhet förses med tillräcklig värmeisolering med vattnet in en stor mängd luft i WPKI-SET, 220 mm. Om avståndet är mindre enligt gällande energisparbestämmelser. rörledningar och tankar. än 220 mm måste rören kapas i motsvarande Om avluftningen görs för hand måste man, i...
- Seite 10 Nominella flöden och tryckdifferenser Nominellt flöde Tryckdifferens i WPKI-SET och i värmepumpen vid nominellt flöde Radiator- Värmekäll- Värmekäll- Radiator- Värmekäll- Värmekäll- sida sida (vatten) sida (brine) sida sida (vatten) sida (brine) Värmepump-SET m³/h m³/h m³/h SET 20 10 KW + 10 KW...
- Seite 11 Elanslutningsschema för värmepumpar WPF 10 M, WPF 13 M och WPF 18 M med reglercentral WPM Reglercentral WPM Cirkulationspump M1 = (max. 2 A gl) Strömförsörjning via värmepump-elmätare Cirkulationspump M2 = (max. 2 A gl) Strömförsörjning via värmepump-elmätare Cirkulationspump M3 = Värmepump (3-phasig) Strömförsörjning via...
