Inhaltszusammenfassung für STIEBEL ELTRON WPL 25 IK-2

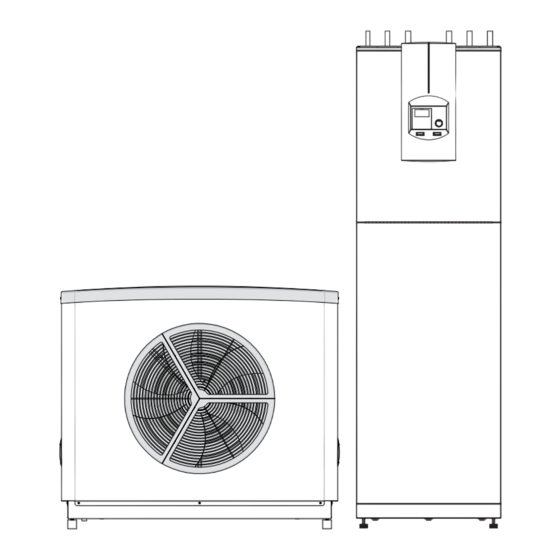

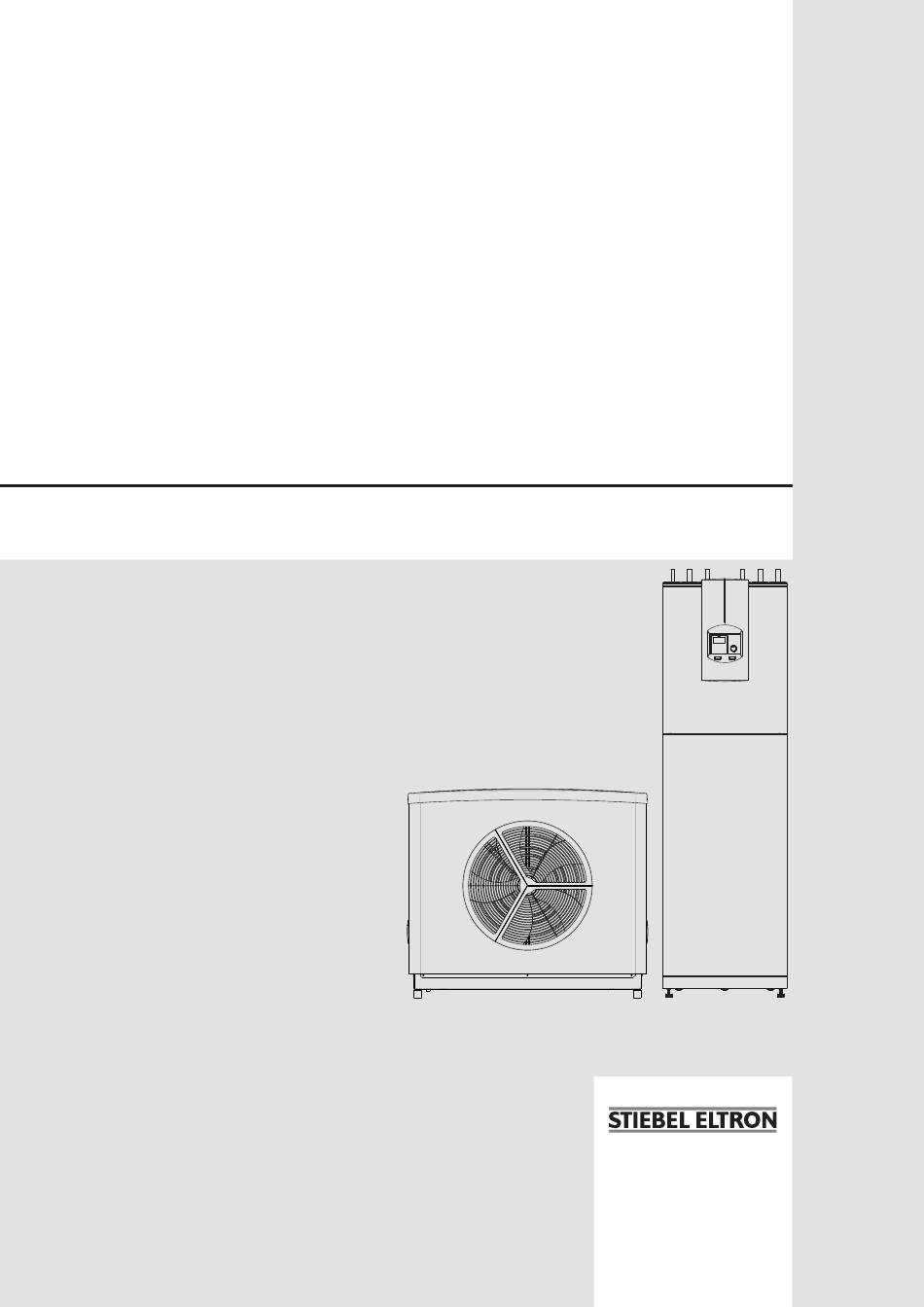

- Seite 1 BEDIENUNG UND INSTALLATION Luft | Wasser-Wärmepumpe » WPL 15 IKS-2 » WPL 25 IK-2...
- Seite 2 Gerätebeschreibung ��������������������������������������� 20 17.2 Elektroschaltplan Innengerät WPL 15 IKS-2 ��������������� 66 Wirkungsweise �������������������������������������������������� 20 17.3 Elektroschaltplan Innengerät WPL 25 IK-2 ����������������� 68 Lieferumfang ���������������������������������������������������� 20 17.4 Elektroschaltplan Außengerät WPL 15 IKS-2 und WPL Vorbereitungen ��������������������������������������������� 20 25 IK-2 ������������������������������������������������������������� 71 Innengerät �������������������������������������������������������...
- Seite 3 BeSoNdere HINWeISe BeSoNdere HINWeISe - Sie müssen die Anlage im Sommer nicht abschal- ten. Der Wärmepumpen-Manager verfügt über eine automatische Sommer-Winter-Umschaltung. - Das Gerät kann von Kindern ab 8 Jahren sowie - Sorgen Sie dafür, dass einmal jährlich der Kälte- von Personen mit verringerten physischen, sen- kreis der Wärmepumpe gemäß...
- Seite 4 BedIeNuNg Allgemeine Hinweise BedIeNuNg Andere Markierungen in dieser Dokumentation Hinweis Hinweise werden durch horizontale Linien ober- und un- terhalb des Textes begrenzt. Allgemeine Hinweise wer- Allgemeine Hinweise den mit dem nebenstehenden Symbol gekennzeichnet. f Lesen Sie die Hinweistexte sorgfältig durch. Die Kapitel „Besondere Hinweise“...
- Seite 5 BedIeNuNg Sicherheit Sicherheit Gerätebeschreibung Das Gerät besteht aus einem Innengerät (Wärmepumpenmodul) Bestimmungsgemäße Verwendung und aus einem Außengerät (Verdampfermodul). Das Gerät dient zum Heizen von Räumen und zur Warmwasser-Er- Das Innengerät und das Außengerät sind mit Kältemittelleitungen wärmung. verbunden. Beachten Sie die im Kapitel „Technische Daten / Datentabelle“ Das Außengerät ist zur Außenaufstellung vorgesehen und ent- aufgeführten Einsatzgrenzen.
- Seite 6 BedIeNuNg einstellungen Funktionen des Gerätes 3. Bedienebene (nur für den Fachhandwerker) - Vollautomatische Heizwassererwärmung. Diese Ebene ist mit einem Code geschützt und sollte nur vom - Geeignet für Fußbodenheizung und Radiatorenhei- Fachhandwerker genutzt werden. Hier werden wärmepumpen- zung, bevorzugt für Niedrigtemperaturheizung (bessere und anlagenspezifische Daten festgelegt.
- Seite 7 BedIeNuNg einstellungen Das Wichtigste in Kürze Displayanzeige mit allen Anzeigeelementen Einstellungen Alle Einstellungen am Wärmepumpen-Manager laufen nach dem gleichen Schema ab: Beim Öffnen der Bedienklappe schaltet der Wärmepumpen-Ma- nager in den Programmiermodus. Im Display erscheint in der unteren Ecke, oberhalb des Menüpunktes „Raumtemp. 1“ ein Pfeil-Symbol.
- Seite 8 BedIeNuNg einstellungen Übersicht der 2. Bedienebene Dauernd Tagbetrieb Der Heizkreis (HK) wird ständig auf Tag-Temperatur Sie können die 2. Bedienebene wie folgt erreichen: gehalten (HK 1 und HK 2). Warmwasserbereitung nach f Öffnen Sie die Bedienklappe. Uhrenprogramm. f Wählen Sie mit dem Drehknopf den gewünschten Menüpunkt Anwendung: im Niedrigenergiehaus, wenn keine Absen- aus.
- Seite 9 BedIeNuNg einstellungen Heizprogramme 4.5.1 Raumtemperatur Heizkreis 1 Hier können Sie für die Heizkreise 1 und 2 die dazugehörigen Im Menüpunkt RAUMTEMP HK1 können Sie für den Heizkreis 1 die Heizprogramme einstellen (siehe Kapitel „Einstellungen / Heiz- Raumsolltemperatur für den Tag- und den Absenkbetrieb einstel- programme“).
- Seite 10 BedIeNuNg einstellungen 4.5.2 Raumtemperatur Heizkreis 2 4.5.3 Warmwassertemperatur Im Menüpunkt RAUMTEMP HK2 können Sie für den Heizkreis 2 die Im Menüpunkt WARMWASSERTEMP können Sie der Temperatur Raumsolltemperatur für den Tag- und den Absenkbetrieb einstel- im Warmwasserspeicher einen Tag- und einen Nacht-Sollwert len.
- Seite 11 BedIeNuNg einstellungen 4.5.4 Zeit und Datum 4.5.5 Ferien- und Partyprogramm Im Menüpunkt ZEIT/DATUM können Sie die Uhrzeit und die Som- Im Ferienbetrieb läuft die Wärmepumpenanlage im Absenkbe- merzeit einstellen. trieb und die Frostschutzfunktion für die Warmwasserbereitung ist aktiv. Der Ferienbetrieb wird bei geschlossener Klappe im Display Die Sommerzeit ist werkseitig vom 25. März bis 25. Oktober ein- angezeigt.
- Seite 12 BedIeNuNg einstellungen 4.5.6 Temperaturen MONAT ENDE Im Menüpunkt INFO / TEMPERATUREN können Sie Werte der Wärmepumpe und der Wärmepumpenanlage ablesen. TEMPERATUREN ENDE AUSSEN FERIEN ZURUECK ZURUECK FERIEN/PARTY TEMPERATUREN Hinweis Beachten Sie, dass eine Ist- und Sollwert-Anzeige nur bei Anschluss der entsprechenden Fühler möglich ist. Beispiel: Wärmemenge des Verdichters im Heizbetrieb seit 0:00 Uhr des aktuellen Tages in kWh.
- Seite 13 BedIeNuNg einstellungen INFo Temperaturen Bedeutung AUSSEN Außentemperatur RAUMIST FE7 Raumisttemperatur für Heizkreis 1 (HK1) oder Heizkreis 2 (HK2) (wird nur angezeigt, wenn die Fernbedienung FE7 angeschlossen ist) RAUMSOLL FE7 Raumsolltemperatur für Heizkreis 1 oder Heizkreis 2 (wird nur angezeigt, wenn die Fernbedienung FE7 angeschlossen ist) RAUMFEUCHTE Raumfeuchte (wird nur angezeigt, wenn die Fernbedienung FEK angeschlossen ist) VERFLÜSSIGERTEMP...
- Seite 14 BedIeNuNg einstellungen Heizkurven HEIZKURVEN Im Menüpunkt HEIZKURVEN können Sie für den Heizkreis 1 und Heizkreis 2 je eine Heizkurve einstellen. Die Wahl der richtigen Heizkurve ist für eine konstante Raumtemperatur sehr wichtig. Hinweis Ihr Fachhandwerker hat für jeden Heizkreis eine gebäu- de- und anlagenbedingte optimale Heizkurve eingestellt. Diese Heizkurve bezieht sich beim Heizkreis 1 auf die Wärmepumpen-Rücklauftemperatur, beim Heizkreis 2 auf die Mischer-Vorlauftemperatur.
- Seite 15 BedIeNuNg einstellungen Heizkurven-Diagramm Anpassung einer Heizkurve Für den Heizkreis 1 und Heizkreis 2 kann je eine Heizkurve ein- Beispiel: gestellt werden. Bei einer Heizungsanlage ist in der Übergangszeit bei einer Au- Werkseitig ist für den Heizkreis 1 die Heizkurve 0,6 eingestellt, für ßentemperatur zwischen 5 °C bis 15 °C die Temperatur im Haus den Heizkreis 2 ist die Heizkurve 0,2 eingestellt.
- Seite 16 BedIeNuNg einstellungen 4.5.7 Heizprogramme HEIZENDE Im Menüpunkt HEIZPROGRAMME können Sie für den Heizkreis 1 und Heizkreis 2 festlegen, wann und wie oft das Gerät mit den Tag-Sollwerten heizen soll. In den übrigen Zeiten heizt das Gerät im Absenkbetrieb. Die Sollwerte haben Sie unter dem Menüpunkt Raumtemperatur 1/2 bereits eingestellt.
- Seite 17 BedIeNuNg einstellungen ZURUECK WW BEGINN ZURUECK WW ENDE HEIZPROGRAMME WW BEGINN 4.5.8 Warmwasserprogramme Im Menüpunkt WARMWASSERPROG können die Zeiten der Tag- WW ENDE und Nachttemperaturen für die Warmwasserbereitung eingestellt werden. Sie haben die Möglichkeit, die Warmwasserbereitung einzustellen für: - jeden einzelnen Tag der Woche (Montag - Sonntag) WW BEGINN - Montag bis Freitag (Mo - Fr) - Samstag und Sonntag (Sa - So)
- Seite 18 BedIeNuNg Wartung und Pflege Fernbedienung FE 7 Hinweis Bei Vorwahl der FEK auf einen entsprechenden Heizkreis werden die Parameter Heizkurve, Raumtemperatur und Heizprogramm beim Wärmepumpen-Manager WPMme ausgeblendet. Internet-Service-Gateway (ISG) Mit der Fernbedienung FE 7 lässt sich: - die Raumsolltemperatur beim Heizen für den Heiz- kreis 1 oder Heizkreis 2 um ± 5 °C verändern.
- Seite 19 BedIeNuNg Problembehebung Andere Probleme Können Sie die Ursache nicht beheben, rufen Sie den Fachhand- werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit. Das Typenschild befindet sich vorn oben an der rechten oder linken Gehäuseseite. Beispiel für das Typenschild 1 Revisionsöffnung Montageanweisung beachten! Dichtheit geprüft!
- Seite 20 INSTALLATIoN Sicherheit INSTALLATIoN Lieferumfang 8.2.1 Lieferumfang Innengerät Mit dem Gerät werden geliefert: Sicherheit - 1 Außenfühler AFS 2 - 4 Gleitschuhe für Gerätefuß Die Installation, Inbetriebnahme sowie Wartung und Reparatur - 4 Gerätefüße des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.
- Seite 21 INSTALLATIoN Vorbereitungen f Entkoppeln Sie die Aufstellfläche um die Wärmepumpe Schalldämmmaß 45 dB(A) herum durch eine Aussparung. Verschließen Sie anschlie- Ein Schalldämmmaß von 45 dB(A) wird erreicht durch eine Leicht- ßend die Aussparung mit einem wasserundurchlässigen und bauwand in Holzständerbauweise mit einem Querschnitt der schallentkoppelten Material z.B.
- Seite 22 INSTALLATIoN Vorbereitungen Außengerät 9.1.2 Mindestabstände Das Gerät ist für die Aufstellung vor einer Hauswand konzipiert. Beachten Sie die Mindestabstände. Falls das Gerät im Freifeld oder auf einem Flachdach aufgestellt wird, muss auf der Ansaugseite der Lufteintritt geschützt werden. Errichten Sie in diesem Fall eine Schutzwand gegen den Wind.
- Seite 23 INSTALLATIoN Vorbereitungen 9.2.2 Mindestabstände Sachschaden Der minimale Luftvolumenstrom des Gerätes darf nicht Allgemein unterschritten werden. Bei einem Unterschreiten des minimalen Luftvolumenstromes ist ein störungsfreier Betrieb des Gerätes nicht gewährleistet. f Stellen Sie sicher, dass der minimale Luftvolumenstrom eingehalten wird. Beachten Sie dazu die Angaben in Kapitel „Technische Daten / Datentabelle“.
- Seite 24 INSTALLATIoN Vorbereitungen f Beachten Sie die maximale Kältemittelleitungslänge und den Absicherung Zuordnung Leitungsquerschnitt maximalen Höhenversatz. 3 x C 16 A Verdichter (Inverter) 4,0 mm² (3-phasig) 2,5 mm² bei Verlegung einer mehrad- rigen Leitung auf einer Wand oder im Maximale Kältemittelleitungslänge 25 m Elektroinstallationsrohr auf einer Wand.
- Seite 25 INSTALLATIoN gerätemontage 10.1.2 Aufstellung Hinweis Das Gerät enthält einen Frequenzumrichter für den dreh- zahlgeregelten Verdichter. Im Fehlerfall können Frequen- zumrichter Fehlergleichströme verursachen. Wenn Feh- lerstrom-Schutzeinrichtungen vorgesehen sind, müssen diese allstromsensitive Fehlerstrom-Schutzeinrichtungen (RCD) vom Typ B sein. Ein Fehlergleichstrom kann Fehlerstrom-Schutzeinrich- tungen vom Typ A blockieren.
- Seite 26 INSTALLATIoN gerätemontage 10.2 Außengerät WPL 25 IK-2 10.2.1 Transport 1370 Sachschaden Schützen Sie das Gerät beim Einhängen der Transport- gurte vor Kratzern. - Tragegurte zum Transportieren des Gerätes können Sie an den grau markierten Bereichen unten am Gestellrahmen einhaken. 1 Lufteintritt...
- Seite 27 INSTALLATIoN gerätemontage Beispiel: Wandkonsole ≥250 f Sichern Sie das Gerät mit den 4 Fixierungswinkeln (siehe Lie- ferumfang Innengerät) mit entsprechenden Schrauben und Dübeln auf dem Fundament. Beispiel: Streifenfundament A Frosttiefe 1 Kältemittel Sauggasleitung 2 Kältemittel Flüssigkeitsleitung 3 Kondensatablauf 4 Kiesbett 5 Wandkonsole 6 Drainagerohr f Beachten Sie die statischen Grenzen der Gebäudewand sowie...
- Seite 28 INSTALLATIoN gerätemontage 10.4 Versorgungsleitungen installieren f Beachten Sie die statischen Grenzen der eingesetzten Standkonsole. Versorgungsleitungen sind alle Elektro- und Kältemittelleitungen zwischen Innen- und Außengerät. 10.3 Kondensatabfluss f Verwenden Sie nur witterungsfeste Elektroleitungen. Für den Kondensatabfluss ist werkseitig ein Kondensatablauf an f Installieren Sie die Kältemittelleitungen getrennt voneinan- der Abtauwanne montiert.
- Seite 29 INSTALLATIoN gerätemontage 10.5.1 Sicherheit - Montieren Sie die Rohrbefestigungen außen über die aluka- schierten Mineralfaserschalen. WARNUNG Verbrennung - Montieren Sie die Rohrbefestigungen nicht in der Nähe der Arbeiten am Kältekreis und an den Splitleitungen dürfen Rohrbögen. nur von einem hierfür zugelassenen Fachhandwerker - Befestigen Sie die Kältemittelleitungen nicht an Innenwän- durchgeführt werden.
- Seite 30 INSTALLATIoN gerätemontage Außengerät Hinweis Das Außengerät ist mit Stickstoff gefüllt. Beim Entfernen der Schutzkappen entweicht der Stickstoff. 1 Kältemittel Flüssigkeitsleitung 1 Innengerät 2 Kältemittel Sauggasleitung 2 Serviceventil Sauggasleitung 3 Serviceventil Flüssigkeitsleitung Innengerät 4 Vakuumpumpe 5 Kältemittelarmatur f Prüfen Sie, ob das Vakuum gehalten wird. Nutzen Sie hierzu die Serviceventile im Innengerät.
- Seite 31 INSTALLATIoN gerätemontage Zur einfachen Anbindung an die Heizungsanlage liegen dem Gerät Hinweis Steckverbinder bei (siehe Kapitel „Steckverbinder montieren“). Das ab Werk im Innengerät enthaltene Kältemittel ist aus- f Schließen Sie an die Anschlüsse „Heizung Vorlauf“ und „Hei- reichend für eine Kältemittelleitung bis zur maximalen zung Rücklauf“...
- Seite 32 INSTALLATIoN gerätemontage Heizwasserbeschaffenheit Vor Befüllen der Anlage muss eine Wasseranalyse des Füllwassers vorliegen. Diese kann z. B. beim zuständigen Wasserversorgungs- unternehmen erfragt werden. Sachschaden Um Schäden durch Steinbildung zu verhindern, müssen Sie das Füllwasser ggf. durch Enthärten oder Entsalzen aufbereiten. Die im Kapitel „Technische Daten / Datenta- belle“...
- Seite 33 INSTALLATIoN gerätemontage 1 Entleerung (WW-Speicher) f Befüllen Sie den Warmwasserspeicher über die Entleerung. f Öffnen Sie alle nachgeschalteten Zapfventile so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist. f Führen Sie eine Dichtheitskontrolle durch. Sachschäden 10.8 Betrieb mit Pufferspeicher f Nach dem Entlüften müssen Sie den Schnellentlüfter wieder schließen.
- Seite 34 INSTALLATIoN elektrischer Anschluss 11. Elektrischer Anschluss 11.1 Allgemein WARNUNG Stromschlag f Schalten Sie das Gerät vor Arbeiten am Schaltkas- ten spannungsfrei. 1 Halteelement 2 Schraubkappe Anschlussarbeiten dürfen nur von einem zugelassenen Fachhand- 3 Spalt zwischen Schraubkappe und Grundkörper werker entsprechend dieser Anleitung durchgeführt werden! 4 Grundkörper Die Genehmigung des zuständigen Energieversorgungsunterneh- mens zum Anschluss des Gerätes muss vorliegen.
- Seite 35 INSTALLATIoN elektrischer Anschluss 11.2.1 Elektrische Not-/Zusatzheizung Verdichter und Lüfter WPL 15 IKS-2 1 Durchführung elektrische Leitungen f Führen Sie alle Anschlusskabel sowie Fühlerkabel durch die vorgesehene Durchführung in der Rückwand. X3 elektrische Not-/Zusatzheizung (dHC) L, L, N, N, PE Sachschaden Anschlussleistung Klemmenbelegung Um die Betriebssicherheit des Gerätes zu gewährleisten,...
- Seite 36 INSTALLATIoN elektrischer Anschluss 11.2.2 Elektrische Not-/Zusatzheizung Verdichter und Lüfter Sachschaden WPL 25 IK-2 Werden Hocheffizienz-Umwälzpumpen eingesetzt, dürfen diese nicht direkt geschaltet werden. Verwenden Sie ein externes Relais mit einer Schaltleistung von mindestens 10 A/250 V AC oder unseren Relaisbausatz WPM-RBS. f Führen Sie die elektrischen Leitungen durch die Zugentlastungen.
- Seite 37 INSTALLATIoN elektrischer Anschluss 11.3 Elektrischer Anschluss Außengerät f Schließen Sie die elektrischen Leitungen entsprechend fol- gender Abbildung an. Sachschaden Die elektrischen Leitungen für die Steuerspannung und die Versorgungsspannung für den Lüfter müssen getrennt voneinander verlegt werden. 11.3.1 Zugang zum Anschlussbereich Netz (Steuerspannung vom Innengerät) L, N, PE f Lösen Sie die Schrauben und nehmen Sie die Abdeckung ab.
- Seite 38 INSTALLATIoN elektrischer Anschluss 11.4 Anschlussschema WPL 15 IKS-2 f Beachten Sie das Kapitel „Elektroinstallation“ beim Installieren der elektrischen Leitungen. 1 Steuerkreis 1/N/PE 230 V 50 Hz (Haushalts-Tarifzähler) 2 Lastkreis Wärmepumpe 1/N/PE 230 V 50 Hz (Wärmepumpen-Tarifzähler) 3 Lastkreis elektrische Not-/Zusatzheizung 2/N/PE 230 V 50 Hz (Wärmepumpen-Tarifzähler) 4 EVU-Steuerung (Steuerphase L ohne Sperrzeit;...
- Seite 39 INSTALLATIoN elektrischer Anschluss 11.5 Anschlussschema WPL 25 IK-2 f Beachten Sie das Kapitel „Elektroinstallation“ beim Installieren der elektrischen Leitungen. 1 Steuerkreis 1/N/PE 230 V 50 Hz (Haushalts-Tarifzähler) 2 Lastkreis Wärmepumpe 3/N/PE 400 V 50 Hz (Wärmepumpen-Tarifzähler) 3 Lastkreis elektrische Not-/Zusatzheizung 3/N/PE 400 V 50 Hz (Wärmepumpen-Tarifzähler)
- Seite 40 INSTALLATIoN elektrischer Anschluss 11.6 Fühlermontage Fühler Widerstandswerte Außentemperaturfühler AFS 2 (im Beipack enthalten) Temperatur in °C PT 1000-Fühler PTC-Fühler Widerstand in Ω Widerstand in Ω Die Temperaturfühler haben einen entscheidenden Einfluss auf - 30 1250 die Funktion der Heizungsanlage. Achten Sie deshalb auf einen - 20 1367 korrekten Sitz und eine gute Isolierung der Fühler.
- Seite 41 INSTALLATIoN Inbetriebnahme 11.9 Internet-Service-Gateway ISG 12.1 Kontrolle vor Inbetriebnahme Mit dem Internet Service Gateway ISG lässt sich die Bedienung der 12.1.1 Heizungsanlage Wärmepumpe im lokalen Heimnetz und unterwegs über Internet - Haben Sie den Volumenstrom heizungsseitig korrekt realisieren. Schließen Sie das Internet-Service-Gateway an die eingestellt? Klemmen H, L und am Klemmblock X2 des Gerätes an.
- Seite 42 INSTALLATIoN Inbetriebnahme 12.2 Mindestvolumenstrom Beim Heizbetrieb ohne Pufferspeicher müssen Sie immer den Min- destvolumenstrom und die Abtauenergie gewährleisten. 12.3 Volumenstrom heizungsseitig einstellen Sachschaden Für den Betrieb ohne Pufferspeicher müssen Sie in jedem Fall die elektrische Not-/Zusatzheizung (DHC) anschlie- ßen. Das Gerät ist so konzipiert, dass zur hydraulischen Entkopplung der Volumenströme im Wärmepumpen- und Heizkreis in Verbin- dung mit Flächen-Heizsystemen kein Pufferspeicher erforderlich ist.
- Seite 43 INSTALLATIoN Inbetriebnahme 12.5 Außer Betrieb setzen f Installieren Sie den oder die offenen Heizkreise im Füh- rungsraum (Raum, in dem die externe Bedieneinheit der Soll die Anlage außer Betrieb gesetzt werden, stellen Sie den Wärmepumpenregelung installiert ist, z. B. Wohnzimmer). Wärmepumpen-Manager auf Bereitschaft. Die Sicherheitsfunk- Die Einzelraumregelung kann dann mit der externen Bedien- tionen zum Schutz der Anlage bleiben so erhalten (zum Beispiel einheit oder indirekt durch Anpassung der Heizkurve bzw.
- Seite 44 INSTALLATIoN Inbetriebnahme 12.6 Inbetriebnahme Wärmepumpen-Manager im Überblick Dritte Bedienebene Parameter (wird im display angezeigt) INBETRIEBNAHME CODE-EINGABE SPRACHE DEUTSCH ZURUECK KONTRAST DISPLAYANZEIGE RUECKLAUFTEMP AUSSENTEMP WOCHENTAG WARMWASSERTEMP MISCHERTEMP ZURUECK VORLAUFIST NOTBETRIEB EIN / AUS DAU- AUFHEIZ-PROG EIN / AUS SOCKELTEMP DAUER-SOCKEL AUFHEIZTEMPMAX ER-MAXTEMP ZURUECK STEIGUNG/TAG...
- Seite 45 INSTALLATIoN Inbetriebnahme WW LEISTUNG SOMMER WW LEISTUNG WINTER BIVALENZ WW °C VERZ DHC WW MAX DHC WW °C LEIST PUP WW WW-ECO EIN / AUS ZURUECK WW-HYSTERESE °C WW-KORREKTUR °C WW-HZG EIN / AUS ANTILEGIONELLE EIN / AUS VORLAUFANT HK1 P-ANTEIL REGLERDYNAMIK K min...
- Seite 46 INSTALLATIoN Inbetriebnahme CODE‐EINGABE AUFHEIZ‐PROG Zum Ändern von Parametern in der 3. Bedienebene muss der Aufheizprogramm für Fußbodenheizung richtige vierstellige Code eingestellt werden. Der werkseitig ein- programmierte Code ist 1 0 0 0. Nutzen Sie das Aufheizprogramm um Ihren Estrich mit einem definierten Temperaturprofil auszuheizen/trockenzuheizen. Um Nach dem Drücken der Taste Programmierung (Kontrolllampe Schäden am Gerät und/oder der Installation zu vermeiden, be- leuchtet auf) kann die erste Zahl durch Drehen des Drehknopfes...
- Seite 47 INSTALLATIoN Inbetriebnahme der direkte Heizkreis 1 in Betrieb ist, werden die Sollwerte um 5 K Die Heizkreispumpe ist im Dauerlauf und wird nur im Sommer- reduziert, um Temperaturunterschiede im Pufferspeicher auszu- betrieb ausgeschaltet. gleichen. Wenn 2 Heizkreise in Betrieb sind (zweiter Heizkreis ist Sobald der Parameter auf EIN gestellt wird, wird das Schalten die Fußbodenheizung), regelt der Mischer im Heizkreis 2 auf die der Heizkreispumpe nach einem festen Temperaturverlauf der...
- Seite 48 INSTALLATIoN Inbetriebnahme FESTWERT SOLL VORLAUFMAX WW Festwerttemperatur Maximale Wärmepumpen-Vorlauftemperatur für Warmwasser Der Rücklauf der Wärmepumpe wird auf den eingestellten Fest- Einstellbereich 20 °C bis 70 °C. wert geregelt. Das Uhrenprogramm wird nicht akzeptiert. Die Diese Einstellung begrenzt die Vorlauftemperatur der Wärmepum- verschiedenen Programmschalterstellungen wirken nur noch auf pe im Warmwasserbetrieb.
- Seite 49 INSTALLATIoN Inbetriebnahme Beispiel Regelabweichung RAUMEINFLUSS Raumeinfluss für Fernbedienung FE 7 Standardeinstellung 5 einstellbar von ---- über 0 bis 20 Striche ± 1 K (----) in der Anzeige Bei angeschlossener Fernbedienung FE 7 dient der Raumfühler nur zur Erfassung und Anzeige der Raumisttemperatur. Er hat keinen Einfluss auf die Regelung.
- Seite 50 INSTALLATIoN Inbetriebnahme WW LSTG SOMMER Warmwasser Leistung Sommer Einstellbereich 5 bis 12 kW Um die Effizienz der Wärmepumpe im Warmwasserbetrieb zu optimieren kann die Leistung reduziert werden. Um einen geeigneten Kompromiss zwischen dem Wirkungsgrad der Wärmepumpe und dem Warmwasserkomfort zu erzielen, ist es sinnvoll, in Abhängigkeit von der Außentemperatur unterschied- liche Heizleistungen der Wärmepumpe im Warmwasserbetrieb vorzugeben.
- Seite 51 INSTALLATIoN Inbetriebnahme WW-ECO VORLAUFANT HK1 Warmwasser Lernfunktion Vorlaufanteil Heizkreis 1 Einstellung AUS Einstellbereich 0 bis 100 % Bei der Warmwasserbereitung wird eine automatische Anpassung Hier können Sie einstellen, ob Sie eine vorlauf- oder rücklauftem- der Warmwassertemperatur realisiert (Selbstlerneffekt). peraturgeregelte Heizungsanlage betreiben wollen. Sobald im Warmwasserbetrieb die Wärmepumpe über einen Einstellung 0 : Rücklauftemperaturgeregelte Heizungsanlage Fehler oder über die maximale Warmwasservorlauftemperatur...
- Seite 52 Beim Anfahren des Parameters erscheint unten im Display AUS. „Technische Daten / Leistungsdiagramm WPL 15 IKS-2“ und Kapitel f Drücken Sie die Taste Programmierung, um den Sofortstart „Technische Daten / Leistungsdiagramm WPL 25 IK-2“. der Wärmepumpe einzuleiten. Die entsprechenden Pumpen werden nach dem Start eingeschal- Beispiel: Bivalenzpunkt bestimmen tet.
- Seite 53 INSTALLATIoN Inbetriebnahme FEHLERLISTE Sinkt aber während des Abtauvorganges die Vorlauftemperatur auf 10 °C, schaltet die Wärmepumpe aus und die elektrische Not-/ Hier können die Fehlercodes angezeigt werden. Zusatzheizung regelt auf den Heizkreissollwert. f Drücken Sie die Taste Programmierung, um den 1. Fehler- Der Fehler ABTAUEN wird im Display angezeigt.
- Seite 54 INSTALLATIoN Inbetriebnahme 12.7 Inbetriebnahmeliste WPMme Parameter einstellbereich Standard Anlagenwert Code-Nummer eingeben 0000 bis 9999 1000 Sprache Deutsch Kontrast -10 bis +10 Displayanzeige Ruecklauf ist Notbetrieb EIN / AUS Aufheizprogramm EIN / AUS Sockeltemperatur (AHP ) 20..40°C,inc 0,5K 25,0 °C Dauer Sockel (AHP) 0 bis 5 Tage 2 Tage Aufheiztemperatur maximal (AHP)
- Seite 55 INSTALLATIoN einstellungen Analyse Diagnose Abtauen-Manuell EIN / AUS Reset WP EIN / AUS Laufzeiten 13. Einstellungen 13.1.2 Heizprogramm Heizkreis 2 Schaltzeitpaar I Schaltzeitpaar II Schaltzeitpaar III 13.1 Standardeinstellungen Auf folgende Standardeinstellungen ist der Wärmepumpen-Ma- nager werkseitig vorprogrammiert: Schaltzeiten für Heizkreis 1 und Heizkreis 2 (Tagbetrieb), nur das 1. Schaltzeitpaar ist vorprogrammiert.
- Seite 56 INSTALLATIoN Außerbetriebnahme 14. Außerbetriebnahme 13.1.4 Silent mode 2 Schaltzeitpaar I Schaltzeitpaar II Schaltzeitpaar III Sachschaden Die Spannungsversorgung dürfen Sie auch außerhalb der Heizperiode nicht unterbrechen. Bei unterbrochener Spannungsversorgung ist der aktive Frostschutz der An- lage nicht gewährleistet. Sie müssen die Anlage im Sommer nicht abschalten. Der Wärme- pumpen-Manager verfügt über eine automatische Sommer- / Winter-Umschaltung.
- Seite 57 INSTALLATIoN Störungsbehebung 15.1.1 Wärmepumpenspezifische Fehler oder Hardwarefehler Hinweis Alle Fehler werden im Display angezeigt. Die Wärmepumpe kann erst dann wieder gestartet wer- den, wenn der Fehler behoben und die Wärmepumpe Beispiel: Störung Wärmepumpe zurückgesetzt wurde (Parameter RESET WP). ERR T FROST Weitere Parameter, die zur Anlagenanalyse zur Verfügung stehen: - SOFORTSTART: Der Sofortstart darf nur von unserem Kun- dendienst durchgeführt werden.
- Seite 58 INSTALLATIoN Störungsbehebung 15.2 Sicherheitstemperaturbegrenzer zurücksetzen Übersteigt die Heizungswasser-Temperatur 85 °C, schaltet die elektrische Not-/Zusatzheizung aus. 1 Elektrische Not-/Zusatzheizung 2 Sicherheitstemperaturbegrenzer Reset-Knopf f Beseitigen Sie die Fehlerquelle. f Setzen Sie den Sicherheitstemperaturbegrenzer wieder zu- rück, indem Sie den Reset-Knopf drücken. Verwenden Sie dazu ggf.
- Seite 59 INSTALLATIoN Störungsbehebung 15.4 Störungstabellen Fehlerliste für Hydraulikfühler Fehleranzeige ursache Behebung ERR T FROST Der Verflüssigerfühler ist defekt. Klemmstelle des Fühlers am MFG prüfen oder Fühler wechseln ERR T RUE MFG Der Rücklauffühler ist defekt. Klemmstelle des Fühlers am MFG prüfen oder Fühler wechseln ERR T VOR MFG Der Vorlauffühler im MFG ist defekt.
- Seite 60 INSTALLATIoN Störungsbehebung Fehlerliste für Kältekreisfehler Fehleranzeige ursache Behebung ERR ABTAUEN Die Abtauung wurde abgebrochen. Volumenstrom und Temperaturen während der Abtauung kontrollieren. ERR ND Niederdruck zu gering (< 0,1 MPa für 10 s). Die Anlage ist verriegelt. Es muss ein Wärmepumpen-Reset erfolgen. ERR MIN-UEB Überhitzung vor dem Kompressor zu gering (< 3 K für 60 s).
- Seite 61 INSTALLATIoN Wartung 16. Wartung WARNUNG Stromschlag f Schalten Sie das Gerät vor Arbeiten am Schaltkasten spannungsfrei. Nach dem Spannungsfreischalten des Gerätes kann für einen Zeitraum von 2 min noch Spannung auf dem Gerät sein, da sich die Kondensatoren auf dem Inverter noch entladen müssen.
- Seite 62 INSTALLATIoN Wartung 16.2 Austausch der Signalanoden 16.4 Wartungsarbeiten am Außengerät Sachschaden Halten Sie beim Außengerät die Luftaustritt- und Luftein- trittöffnungen schnee- und eisfrei. 1 Signallampe rot f Tauschen Sie die Signalanoden aus, sobald die rote Signall- ampe im Bedienfeld leuchtet. 1 Kondensatwanne 2 Verdampferlamellen f Prüfen Sie mit einer Sichtkontrolle die Verdampferlamel-...
- Seite 63 INSTALLATIoN Technische daten 17. Technische Daten 17.1 Maße und Anschlüsse 17.1.1 Innengerät WPL 15 IKS-2 und WPL 25 IK-2 WPL 15 IKS-2 WPL 25 IK-2 Durchführung elektr. Leitungen Kaltwasser Zulauf Durchmesser Warmwasser Auslauf Durchmesser Sicherheitsventil Ablauf Heizung Vorlauf Durchmesser Heizung Rücklauf Durchmesser Kältemittel Sauggasleitung...
- Seite 64 INSTALLATIoN Technische daten 17.1.2 Außengerät WPL 15 IKS-2 1088 WPL 15 IKS-2 Durchführung elektr. Leitungen Kondensatablauf Lufteintritt Luftaustritt Kältemittel Sauggasleitung Durchmesser Kältemittel Flüssigkeitsleitung Durchmesser | WPL 15 IKS | WPL 25 IK www.stiebel-eltron.com...
- Seite 65 INSTALLATIoN Technische daten 17.1.3 Außengerät WPL 25 IK-2 1063 1108 1160 1270 WPL 25 IK-2 Durchführung elektr. Leitungen Kondensatablauf Lufteintritt Luftaustritt Kältemittel Sauggasleitung Durchmesser Kältemittel Flüssigkeitsleitung Durchmesser www.stiebel-eltron.com WPL 15 IKS | WPL 25 IK |...
- Seite 66 INSTALLATIoN Technische daten 17.2 Elektroschaltplan Innengerät WPL 15 IKS-2 M _ _ M _ _ 1 2 3 > p 1 2 3 1 2 3 1 2 3 zu A7/PE Inverter L1 L2 L3 GRD von X28/PE von X23 >...
- Seite 67 INSTALLATIoN Technische daten 10 11 12 13 P3=2900W P2=2900W 1 2 3 P1=2900W PWM-Signal zu M2 X 10 X 11 X 12 X 13 X 14 X 15 X 20 X 21 X 22 www.stiebel-eltron.com WPL 15 IKS | WPL 25 IK |...
- Seite 68 INSTALLATIoN Technische daten 17.3 Elektroschaltplan Innengerät WPL 25 IK-2 M _ _ M _ _ 1 2 3 > p 1 2 3 1 2 3 1 2 3 zu A7/PE Inverter L1 L2 L3 GRD von X28/PE von X23 L1 L2 >...
- Seite 69 INSTALLATIoN Technische daten L1 L2 9 10 P3=2900W P2=2900W 1 2 3 P1=2900W PWM-Signal zu M2 X 10 X 11 X 12 X 13 X 14 X 15 X 20 X 21 X 22 www.stiebel-eltron.com WPL 15 IKS | WPL 25 IK |...
- Seite 70 INSTALLATIoN Technische daten Legende zum Elektroschaltplan Innengerät Motor - Umschaltventil WPL 15 IKS-2 und WPL 25 IK-2 Schrittmotor Einspritzventil Wärmepumpenmanager WPMme Schrittmotor Expansionsventil elektrische Baugruppe Schnittstellen WPMme P1(P2) Hochdrucksensor A2/X1 Stecker 6 Pol. el.Bgr. Druckschalter Signalanode A2/X2 Stecker 3 Pol. el.Bgr.
- Seite 71 INSTALLATIoN Technische daten 17.4 Elektroschaltplan Außengerät WPL 15 IKS-2 und WPL 25 IK-2 > T M _ _ Kältekreisregler RCC Netzanschlussklemme A1/X1 Netzanschluss Netzanschlussklemme Lüfter A1/X2 Expansionsventilanschluss Modbusklemme Outdoor A1/X3 Temperatursensoren Anschlussklemme Begleitheizung A1/X4 Lüftersteuerung Anschlussklemme Steuerung Lüfter A1/X5 Modbus...
- Seite 72 INSTALLATIoN Technische daten 17.5 Leistungsdiagramm WPL 15 IKS-2 Außentemperatur [°C] Wärmeleistung [kW] max. W55 max. W45 max. W35 min. W55 min. W45 min. W35 | WPL 15 IKS | WPL 25 IK www.stiebel-eltron.com...
- Seite 73 INSTALLATIoN Technische daten 17.6 Leistungsdiagramm WPL 25 IK-2 Außentemperatur [°C] Wärmeleistung [kW] max. W55 max. W45 max. W35 min. W55 min. W45 min. W35 www.stiebel-eltron.com WPL 15 IKS | WPL 25 IK |...
- Seite 74 Die Leistungsaufnahme der integrierten Hilfsantriebe sind maximal Angaben und können je nach Betriebspunkt variieren. Die Leistungsaufnahme der integrierten Hilfsantriebe ist bereits in den Leistungsangaben der Wärmepumpe entsprechend EN 14511 enthalten. WPL 15 IKS-2 WPL 25 IK-2 231886 231887 Wärmeleistungen Wärmeleistung bei A2/W35 (min./max.)
- Seite 75 INSTALLATIoN Technische daten WPL 15 IKS-2 WPL 25 IK-2 Elektrische Daten Leistungsaufnahme max. ohne Not-/Zusatzheizung Netzanschluss 1/N/PE ~ 230 V 3/N/PE ~ 400 V Anlaufstrom (mit/ohne Anlaufstrombegrenzer) Nennspannung Verdichter Nennspannung Steuerung Nennspannung Not-/Zusatzheizung Phasen Verdichter 1/N/PE 3/N/PE Phasen Steuerung 1/N/PE...
