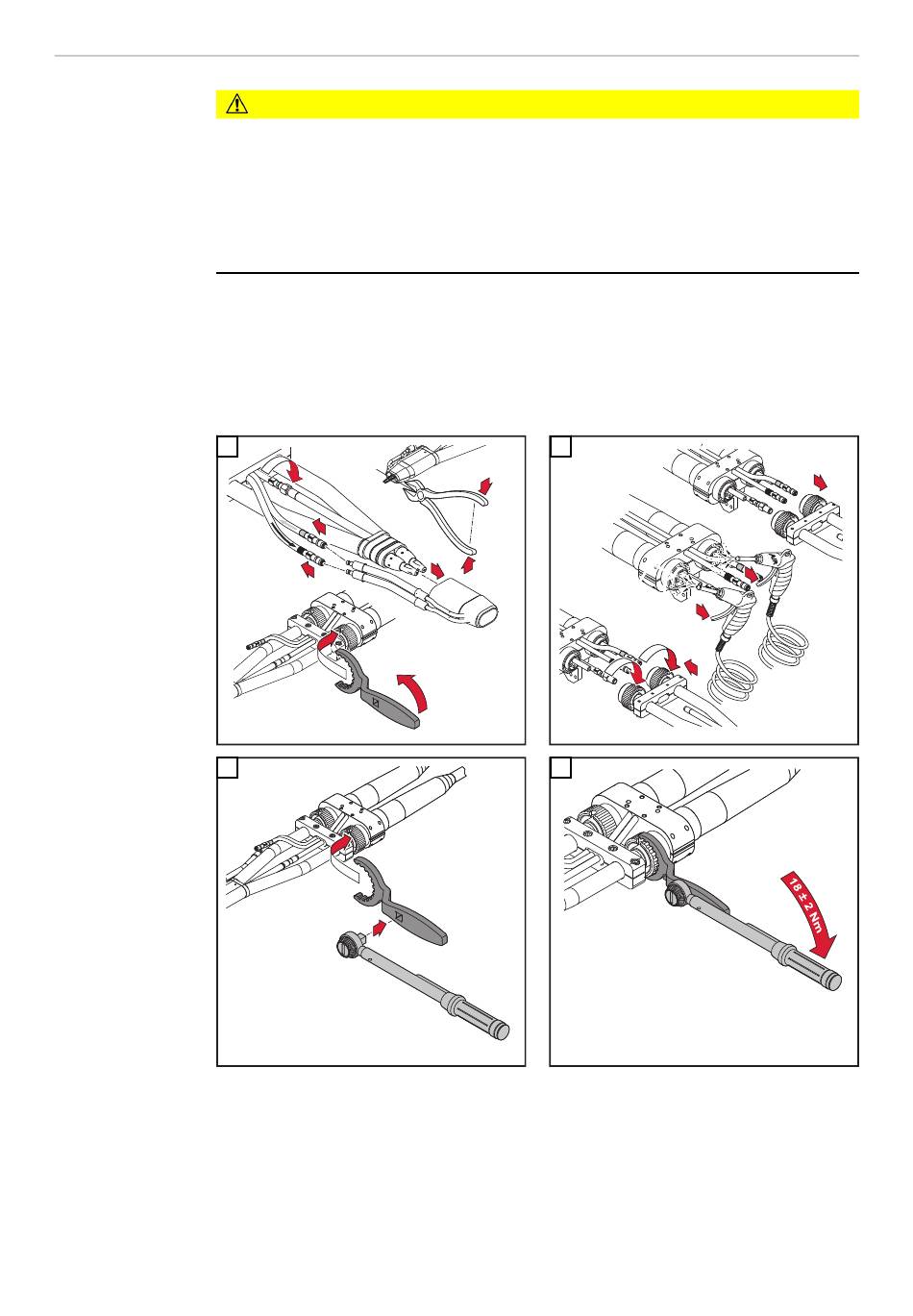

Разборка и
сборка корпуса
горелки Robacta
Если недостаточно затянуть соединительные гайки, возможна утечка
Twin
охлаждающей жидкости.
Это может привести к тяжелым травмам и повреждению имущества.
▶
При подключении и отсоединении каналов соблюдайте нижеуказанную
последовательность:
1. Продувной канал x.1
2. Подача охлаждающей жидкости (синий)
3. Возврат охлаждающей жидкости (красный)
1
3
90
ОСТОРОЖНО!
При установке корпуса горелки убедитесь, что соединительные гайки
затянуты до упора. Затягивайте соединительные гайки с помощью
вилкообразного гаечного ключа и гаечного ключа с регулируемым
крутящим моментом; крутящий момент — 18 ±2 Нм.
2
3
5 4
6
7
3
1
2
2
1
1
5
4
2
3
5
4
6
1
