Установка
1
монтажного
кронштейна
(индивидуальны
й вариант)
3

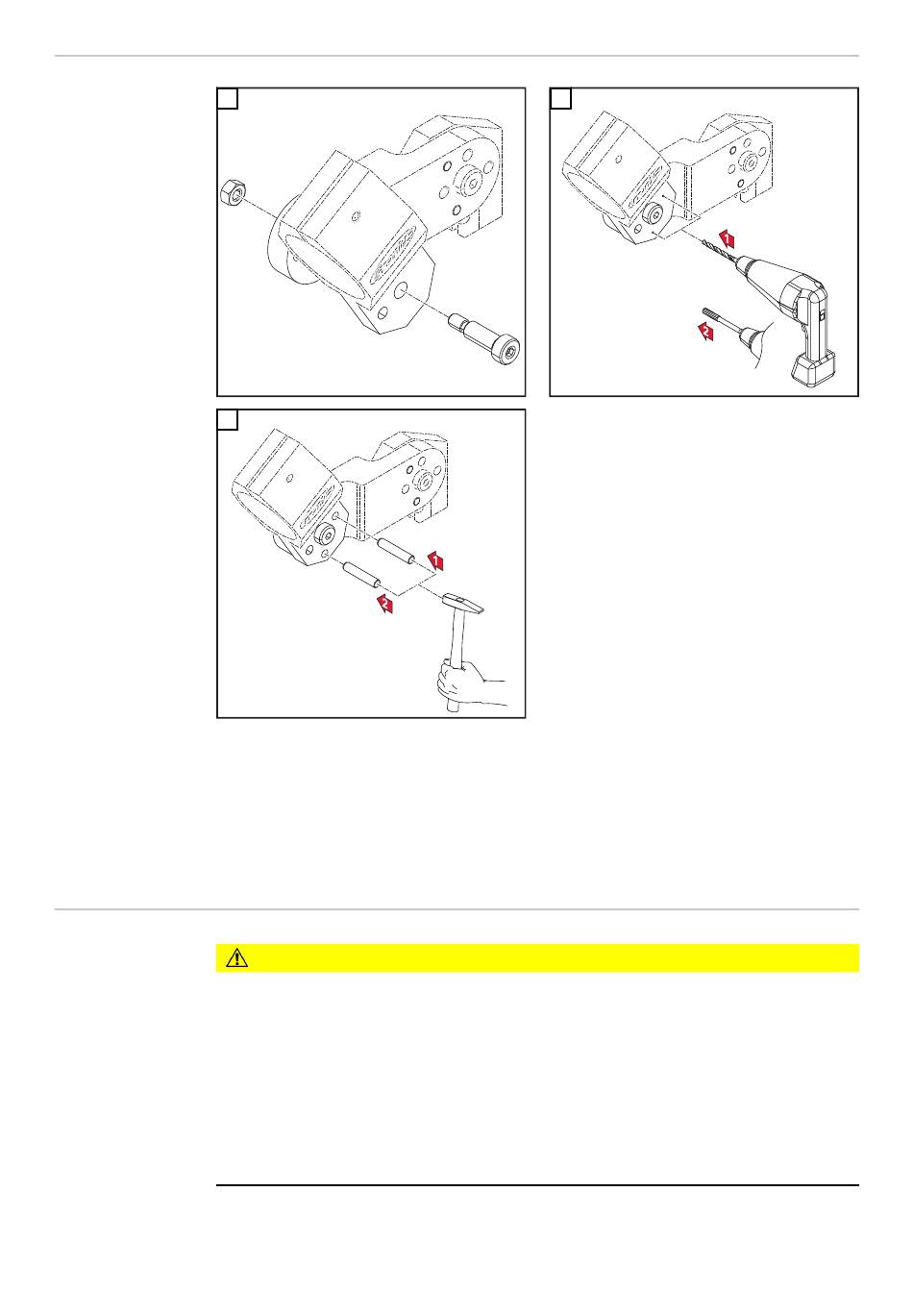

ВАЖНО! Просверлите для монтажного кронштейна отверстие диаметром
5,8 мм и воспользуйтесь фрезером для его увеличения, чтобы в него мог
войти установочный штифт (Ø6G7).
ВАЖНО! Монтажный кронштейн должен устанавливаться с использованием
ступенчатого винта M8. Установите нужный кронштейн должен в заданное
положение и зафиксируйте двумя установочными штифтами (Ø 6 мм).
Корпус горелки
Robacta:
разборка и
Если недостаточно затянуть соединительную гайку, возможна утечка
сборка
охлаждающей жидкости.
Это может привести к тяжелым травмам и повреждению имущества.
▶
▶
88
ОСТОРОЖНО!
При установке корпуса горелки убедитесь, что соединительная гайка
затянута до упора. Затягивайте соединительную гайку с помощью
вилкообразного гаечного ключа.
Чтобы гарантировать воспроизводимость момента затяжки, используйте
вилкообразный гаечный ключ и гаечный ключ с регулируемым крутящим
моментом; более всего в данном случае подойдет крутящий момент 18 ±2
Нм.
2
Reibahle /
Reamer /
Alésoir /
Alesatore /
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
