6. Bedienung / Einstellungen
des Geräts und Zubehörs

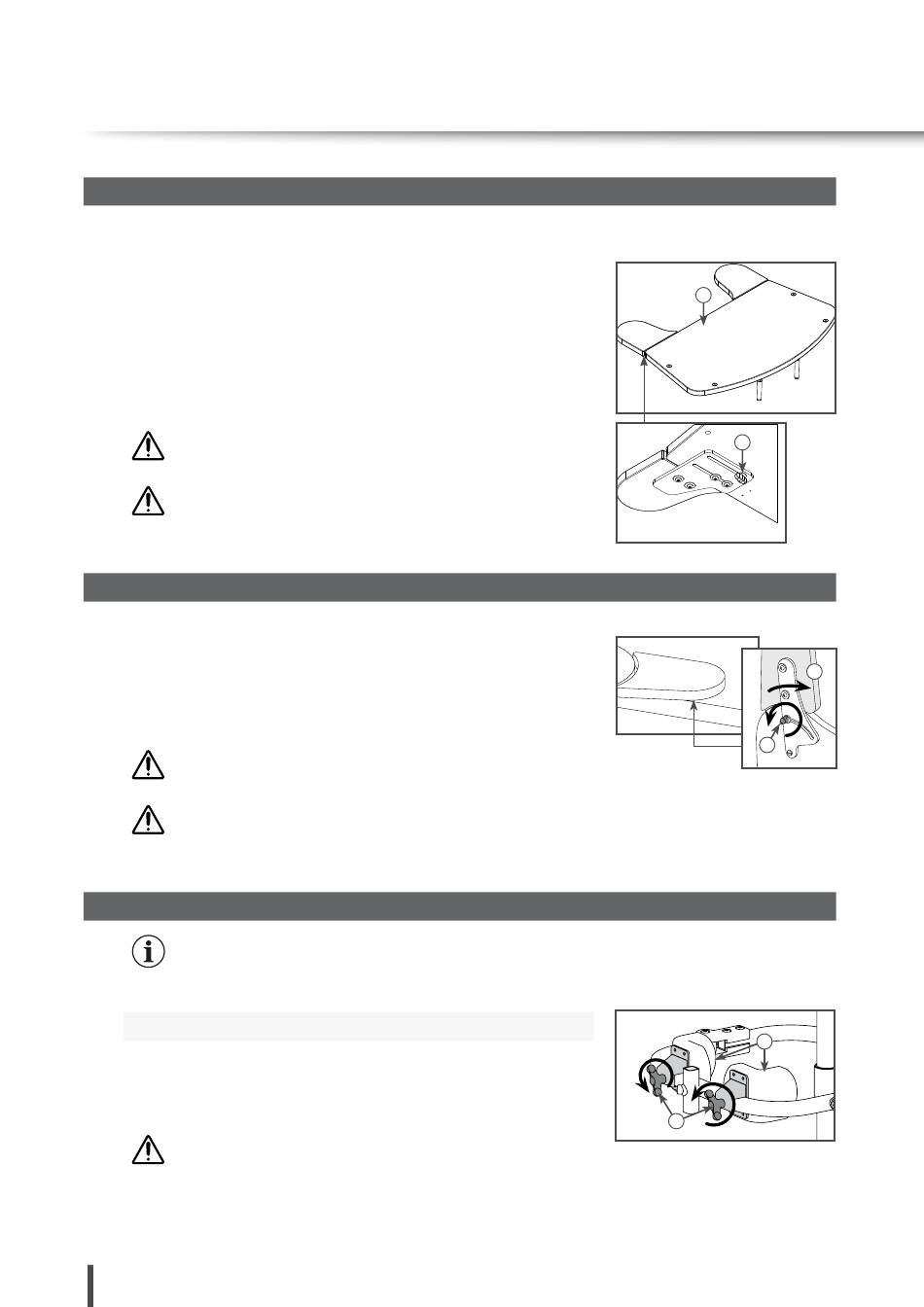

6.9 Therapietisch mit parallelverstellbaren Armauflagen
Es gibt eine optional erhältliche Tischplatte mit gerade verlaufender
Tischkante im Bereich der Brustpelotte. Die parallelverstellbaren, seitli-
chen Armauflagen sind bei dieser Tischplatte inklusive.
Zur seitlichen Verschiebung der Armauflagen ist wie folgt vorzugehen:
[1]
• Mini-Wings
gegen den Uhrzeigersinn lösen.
Hierzu sind 2 bis 3 volle Umdrehungen ausreichend.
• Armauflage
[2]
seitlich nach links oder rechts verschieben.
[1]
• Mini-Wings
im Uhrzeigersinn wieder fest anziehen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
VORSICHT! Quetschgefahr! Die Armauflagen dürfen die Funk-
tion der dynamischen Mittelsäule nicht durch Kollision mit der
Brustpelotte / Seitenführungspelotten einschränken!
6.10 Armauflagen für Standard-Tischplatte
Zum Anpassen der Position der Armauflagen ist wie folgt vorzugehen:
[1]
• Mini-Wings
gegen den Uhrzeigersinn lösen.
Hierzu sind 2 bis 3 volle Umdrehungen ausreichend.
• Armauflage
[2]
über die Winkelverstellung positionieren.
[1]
• Mini-Wings
im Uhrzeigersinn wieder fest anziehen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
VORSICHT! Quetschgefahr! Die Armauflagen dürfen die Funk-
tion der dynamischen Mittelsäule nicht durch Kollision mit der
Brustpelotte / Seitenführungspelotten einschränken!
6.11 Beckenpelotten
WICHTIG Bei einem Schwenkarmbeckenrahmen richtet sich
die Tiefe nach dem Rahmen und kann nicht zusätzlich verstellt
werden.
Breitenverstellung
• Flügelschraube
[1]
[2]
• Beckenpelotte
an die gewünschte Position schieben.
[1]
• Flügelschraube
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
28 von 56
gegen den Uhrzeigersinn lösen.
im Uhrzeigersinn wieder fest anziehen.
1
1023939_1.0 Technische Änderungen und Druckfehler vorbehalten.
