LA36 | 37

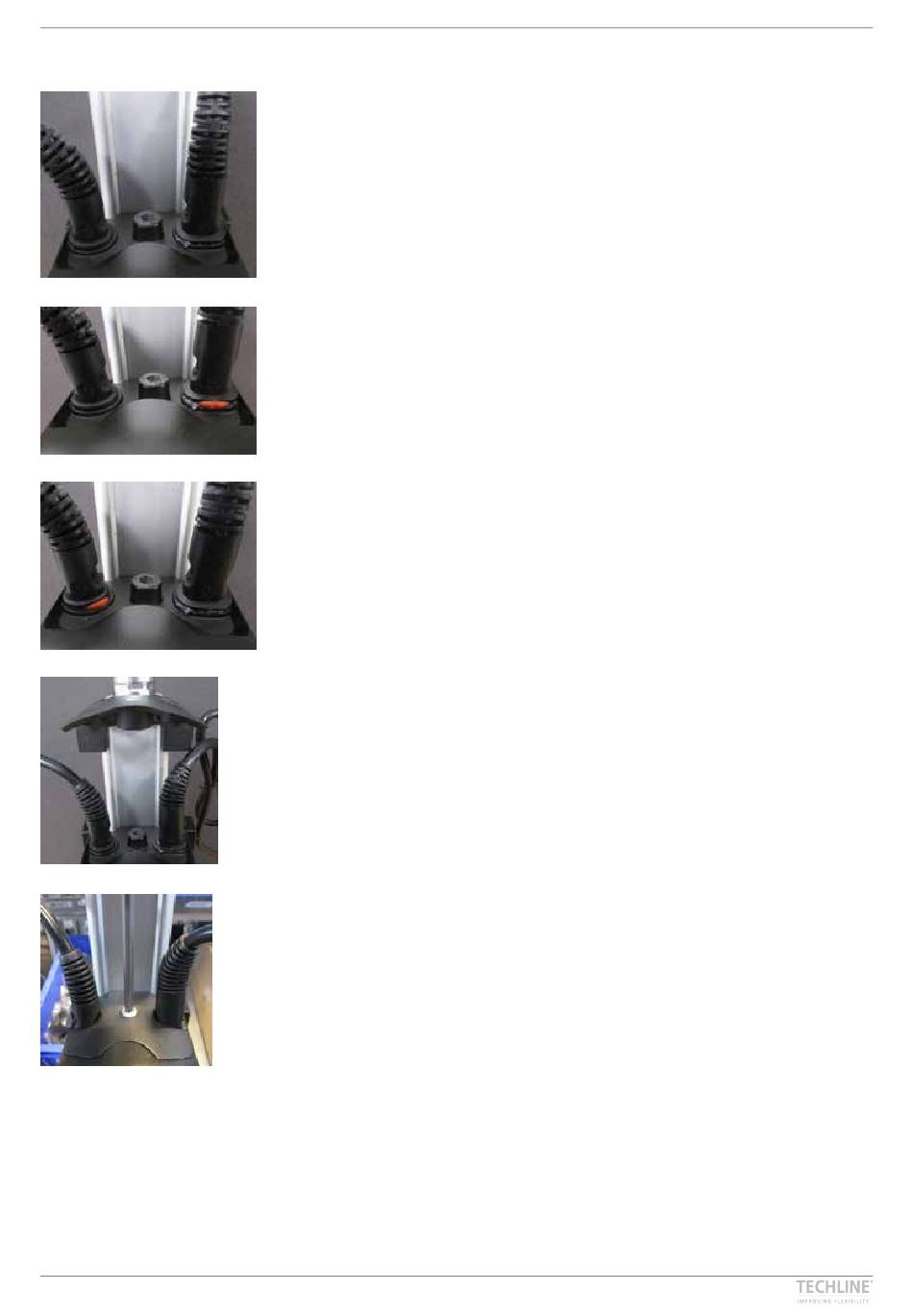

Austausch eines ATEX-Kabels
Korrekte Montage der Kabel:
Der braune O-Ring darf nicht
sichtbar sein.
Falsche Montage
Der braune O-Ring ist sichtbar
Die Anwendung ist NICHT dicht
Falsche Montage
Der braune O-Ring ist sichtbar
Die Anwendung ist NICHT dicht
Platzieren Sie die Kabelentlastung oben
am Außenrohr und schieben Sie sie
ganz nach unten in das Gehäuse.
Die Schraube (0002267) anbringen und festziehen.
Ziehen Sie sie mit 3 Nm ± 0,5 Nm an.
