Manuelle Handkurbelfunktion

Die manuelle Handkurbel kann im Falle eines Stromausfalls verwendet werden und ist nur für den
Notbetrieb gedacht.
6 mm Inbusschlüssel

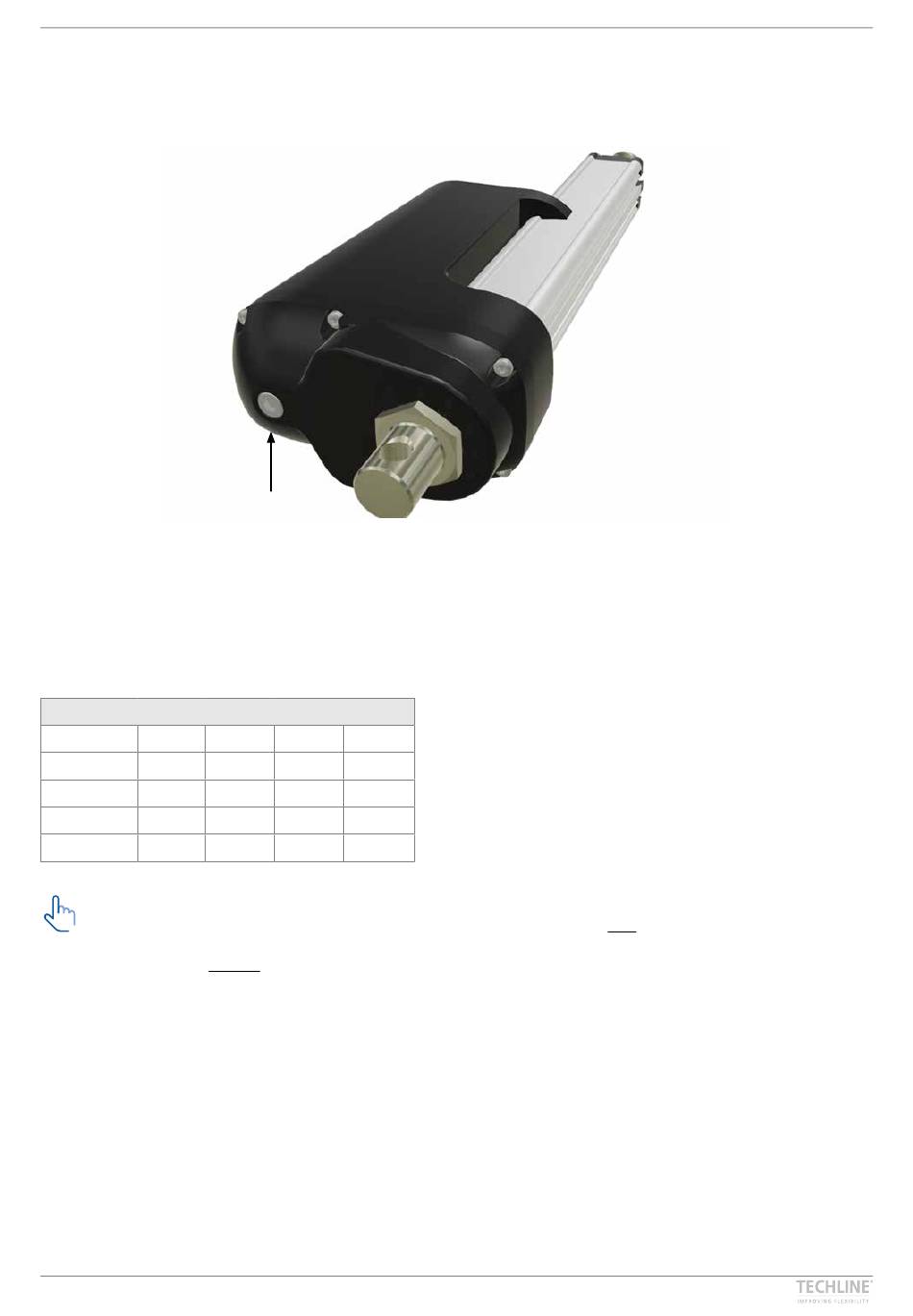

Bevor der Inbusschlüssel eingesteckt und die Handkurbel betätigt werden kann, muss die Abde-
ckung über der Inbusbuchse abgeschraubt werden.
Drehmoment der Handkurbel: 6-8 Nm
Handkurbeldrehzahl: Max. 65
Bewegung der Kolbenstange pro Umdrehung:
8 mm 12 mm 16 mm 20 mm
Getriebe F - 11 mm 14 mm 18 mm
Getriebe G -
Getriebe H 3 mm
Getriebe E -
■ Während des manuellen Betriebs muss die Stromzufuhr unterbrochen werden.
■ Wenn der Antrieb mittels Handkurbel betrieben wird, darf er nur von Hand betätigt werden
- sonst besteht die Gefahr der Überlastung und damit der Beschädigung des Antriebs. Ver-
wenden Sie KEINE Elektrowerkzeuge zur Betätigung der Handkurbel!
■ Nach Verwendung der Handkurbel kann die Schutzart IP66 nicht mehr aufrechterhalten
werden.
■ Der Antrieb muss nach der Verwendung der Handkurbel wieder in die ursprüngliche Posi-
tion gestellt werden. Andernfalls kann der Antrieb oder die Anwendung, für die er verwendet
wird, beschädigt werden.
Die manuelle Handkurbel darf niemals in einer IECEx/ATEX-Umgebung verwendet werden, da nicht
überprüft werden kann, ob der Aktuator ordnungsgemäß abgedichtet ist, wenn die Handkurbel ver-
wendet wurde.
Der Aktuator darf nicht in einer IECEx/ATEX-Umgebung verwendet werden, wenn der Warnaufkleber
fehlt oder Anzeichen dafür vorliegen, dass er von der Unterseite des Aktuators entfernt wurde.
6 mm 8 mm 10 mm
4 mm 5 mm 7 mm
- - 27 mm
