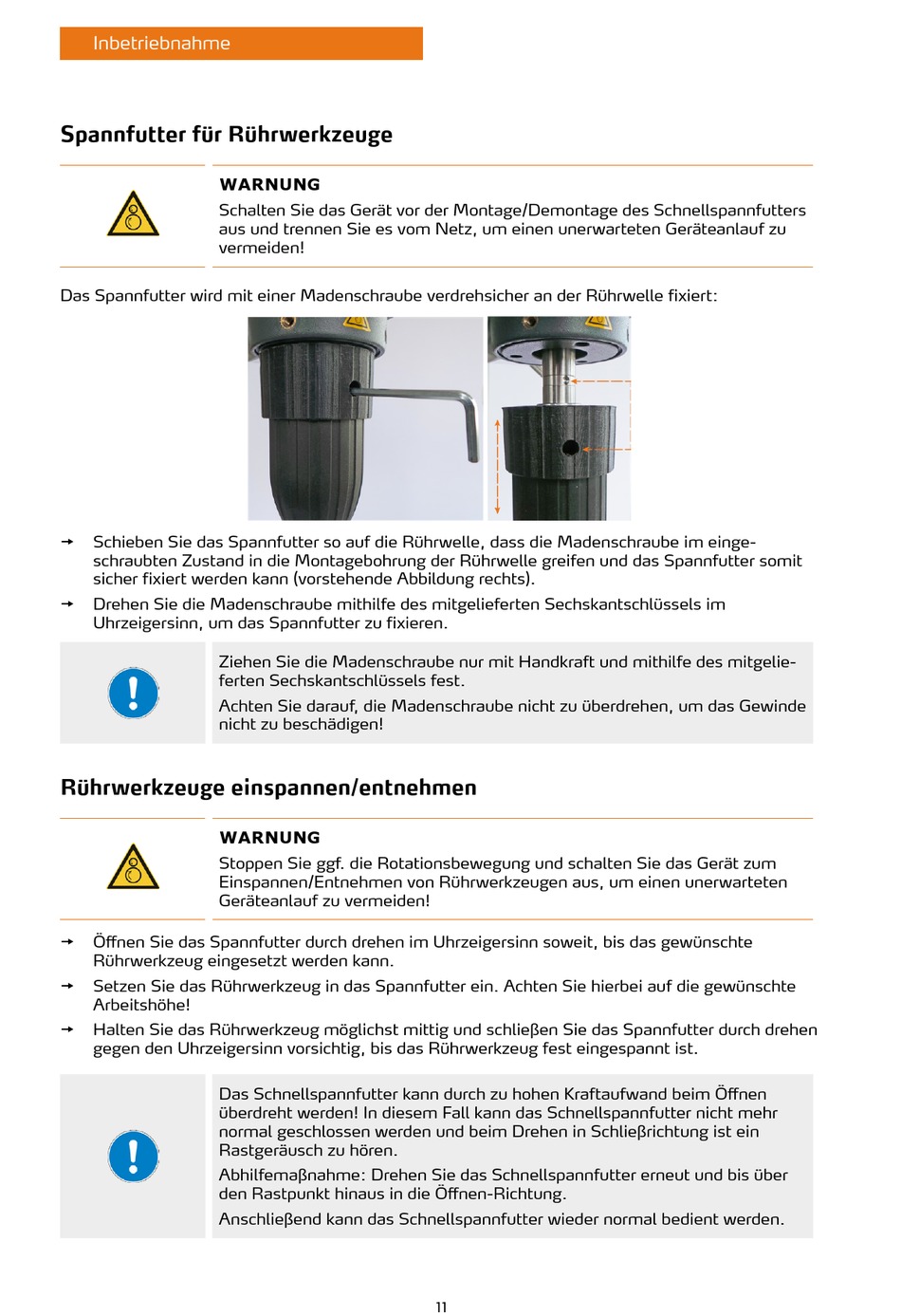

Heidolph Hei-TORQUE Core Betriebsanleitung Seite 12

Inbetriebnahme
Spannfutter für Rührwerkzeuge
WARNUNG
Schalten Sie das Gerät vor der Montage/Demontage des Schnellspannfutters
aus und trennen Sie es vom Netz, um einen unerwarteten Geräteanlauf zu
vermeiden!
Das Spannfutter wird mit einer Madenschraube verdrehsicher an der Rührwelle fixiert:
Schieben Sie das Spannfutter so auf die Rührwelle, dass die Madenschraube im einge-
t
schraubten Zustand in die Montagebohrung der Rührwelle greifen und das Spannfutter somit
sicher fixiert werden kann (vorstehende Abbildung rechts).
Drehen Sie die Madenschraube mithilfe des mitgelieferten Sechskantschlüssels im
t
Uhrzeigersinn, um das Spannfutter zu fixieren.
Ziehen Sie die Madenschraube nur mit Handkraft und mithilfe des mitgelie-
ferten Sechskantschlüssels fest.
Achten Sie darauf, die Madenschraube nicht zu überdrehen, um das Gewinde
nicht zu beschädigen!
Rührwerkzeuge einspannen/entnehmen
WARNUNG
Stoppen Sie ggf. die Rotationsbewegung und schalten Sie das Gerät zum
Einspannen/Entnehmen von Rührwerkzeugen aus, um einen unerwarteten
Geräteanlauf zu vermeiden!
Öffnen Sie das Spannfutter durch drehen im Uhrzeigersinn soweit, bis das gewünschte
t
Rührwerkzeug eingesetzt werden kann.
Setzen Sie das Rührwerkzeug in das Spannfutter ein. Achten Sie hierbei auf die gewünschte
t
Arbeitshöhe!
Halten Sie das Rührwerkzeug möglichst mittig und schließen Sie das Spannfutter durch drehen
t
gegen den Uhrzeigersinn vorsichtig, bis das Rührwerkzeug fest eingespannt ist.
Das Schnellspannfutter kann durch zu hohen Kraftaufwand beim Öffnen
überdreht werden! In diesem Fall kann das Schnellspannfutter nicht mehr
normal geschlossen werden und beim Drehen in Schließrichtung ist ein
Rastgeräusch zu hören.
Abhilfemaßnahme: Drehen Sie das Schnellspannfutter erneut und bis über
den Rastpunkt hinaus in die Öffnen-Richtung.
Anschließend kann das Schnellspannfutter wieder normal bedient werden.
