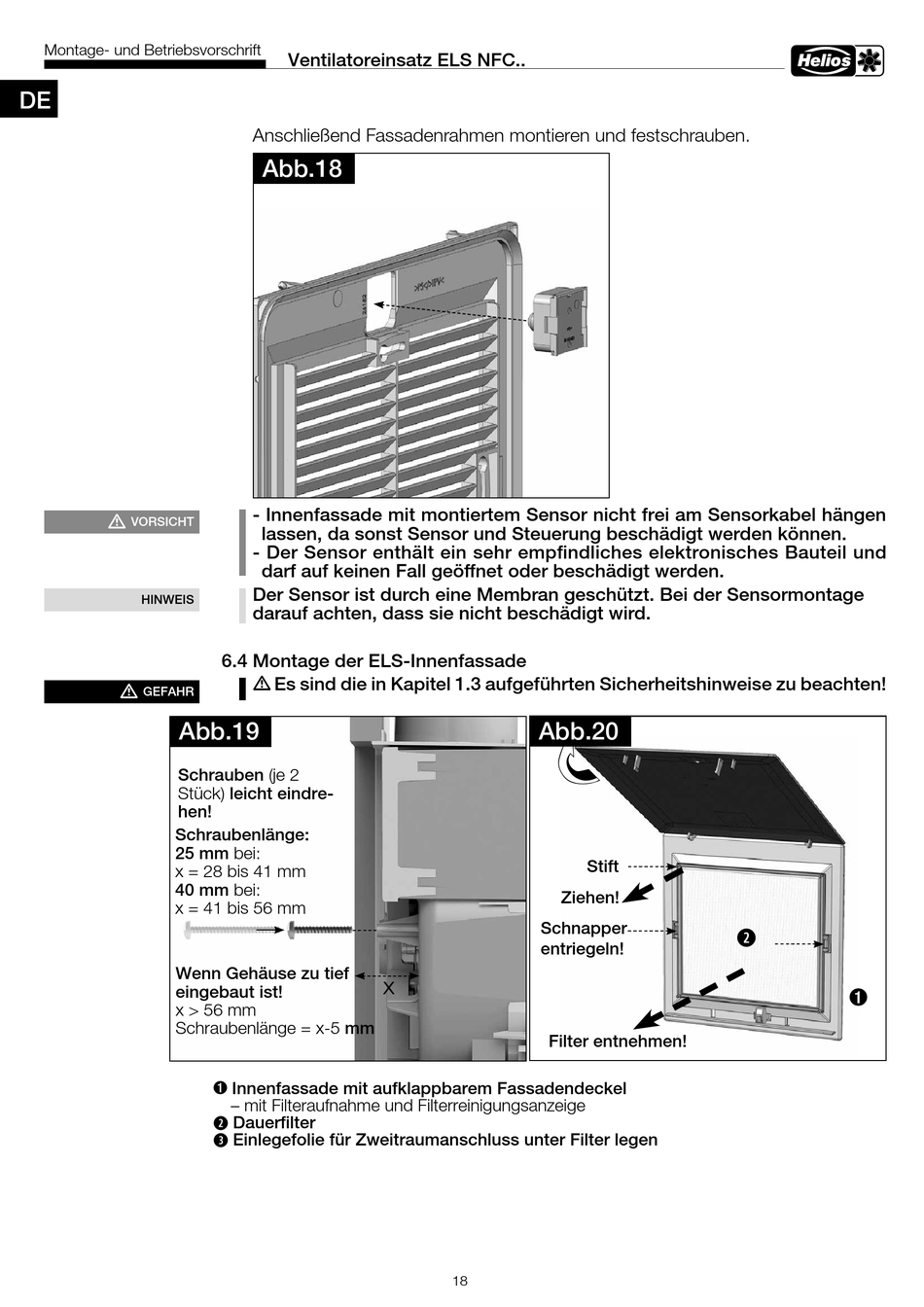

Montage- und Betriebsvorschrift
DE
m
VORSICHT
HINWEIS
m
GEFAHR
Abb.19
Schrauben (je 2
Stück) leicht eindre-
hen!
Schraubenlänge:
25 mm bei:
x = 28 bis 41 mm
40 mm bei:
x = 41 bis 56 mm
Wenn Gehäuse zu tief
eingebaut ist!
x > 56 mm
Schraubenlänge = x-5 mm
Ventilatoreinsatz ELS NFC..
Anschließend Fassadenrahmen montieren und festschrauben.
Abb.18
- Innenfassade mit montiertem Sensor nicht frei am Sensorkabel hängen
lassen, da sonst Sensor und Steuerung beschädigt werden können.
- Der Sensor enthält ein sehr empfindliches elektronisches Bauteil und
darf auf keinen Fall geöffnet oder beschädigt werden.
Der Sensor ist durch eine Membran geschützt. Bei der Sensormontage
darauf achten, dass sie nicht beschädigt wird.
6.4 Montage der ELS-Innenfassade
m Es sind die in Kapitel 1.3 aufgeführten Sicherheitshinweise zu beachten!
x
Innenfassade mit aufklappbarem Fassadendeckel
ò
– mit Filteraufnahme und Filterreinigungsanzeige
Dauerfilter
Einlegefolie für Zweitraumanschluss unter Filter legen
Abb.20
Stift
Ziehen!
Schnapper
entriegeln!
Filter entnehmen!
18
