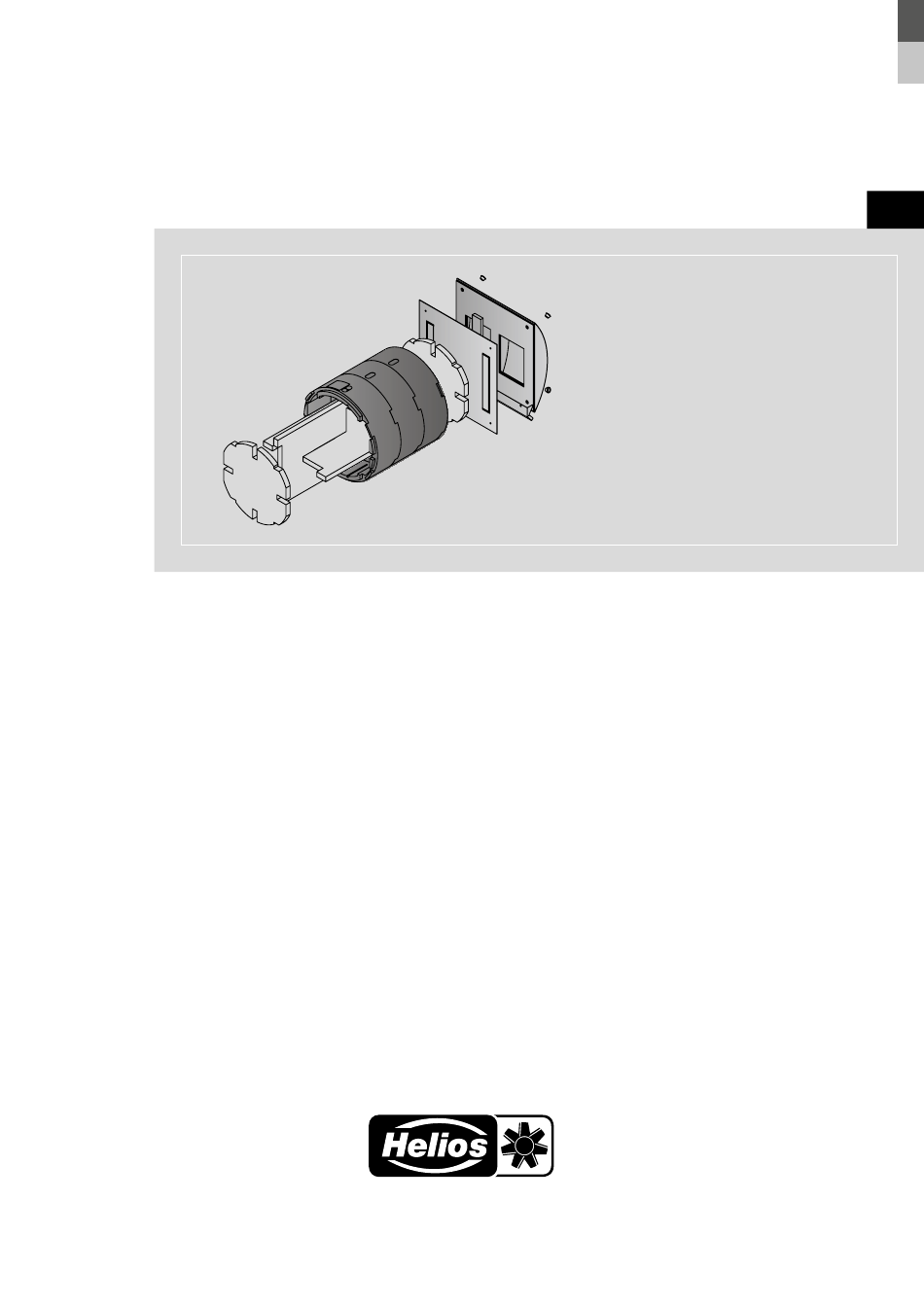

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 86592 Rohbauset EcoVent KWL 60 RS - Wandhülse - Bau-Schutzabdeckung - Außenfassade...
- Seite 2 DEUTSCH Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INHALTSVERZEICHNIS KAPITEL 1 ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ������������������������������������������������������������������������������� SEITE 3 Wichtige Informationen ............................Seite 3 Warn- und Sicherheitshinweise ..........................Seite 3 Garantieansprüche – Haftungsausschluss ......................Seite 3 Vorschriften – Richtlinien ............................Seite 3 Sendungsannahme ..............................Seite 3 Einlagerung ................................
- Seite 3 Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
- Seite 4 Montage- und Betriebsvorschrift Rohbauset KWL 60 RS Allgemeine baurechtliche Anforderungen Die Lüftungsgeräte mit Wärmerückgewinnung KWL EC 60 dürfen nur dann in Räumen mit anderen raumluftabhängigen Feuerstätten installiert und betrieben werden, wenn deren Abgasabführung durch besondere Sicherheitseinrichtungen überwacht wird, die im Auslösefall auch die Lüftungsanlage abschalten (z.B. Temperaturthermostat mit elektrischer Aufschaltung auf das Lüftungsgerät mit Wärmerückgewinnung);...
- Seite 5 Montage- und Betriebsvorschrift Rohbauset KWL 60 RS KAPITEL 2 2�1 Lieferweise / Bestellumfang LIEFERWEISE / Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus der Verpackung, um mögliche Beschädi- BESTELLUMFANG gungen und Verschmutzungen zu vermeiden. Abgestimmt auf die einzelnen Montageschritte sind folgende Elemente einzeln zu bestellen: Rohbauset KWL 60 RS Best�-Nr�...
- Seite 6 Montage- und Betriebsvorschrift Rohbauset KWL 60 RS KAPITEL 3 MONTAGE/AUF- STELLUNG Lebensgefahr durch elektrischen Schlag! GEFAHR Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1�8 Personalqualifikation“ auf Seite 3 durchgeführt werden� 3�1 Wandmontage KWL 60 RS Rohbauset Kernbohrung in der Wand vornehmen (siehe Abb. 4). Anschl. Wandhülse in die Wand einschieben und einputzen. Um beim Einputzen eine Verformung der Wandhülse zu vermeiden, muss das Versteifungskreuz aus Styro- por (siehe Abb�1) eingeschoben sein�...
- Seite 7 Montage- und Betriebsvorschrift Rohbauset KWL 60 RS 3�3 Montage KWL 60 WV Wandhülsenverlängerung Abb�7 ~ 570 ~ 460 Wandring auf Wandhülse aufstecken max. 2 Wandhülsen- Verlängerungen Verlängerung Wand Kondensatablauf aufstecken Kondensatablauf mit 20 mm Überstand zur Wand ablängen Trennsteg auf das Gehäuse der Lüftungseinheit aufstecken Wandring und Trennsteg wandbündig abschneiden...
