Montage- und Betriebsvorschrift
m
VORSICHT
n
HINWEIS

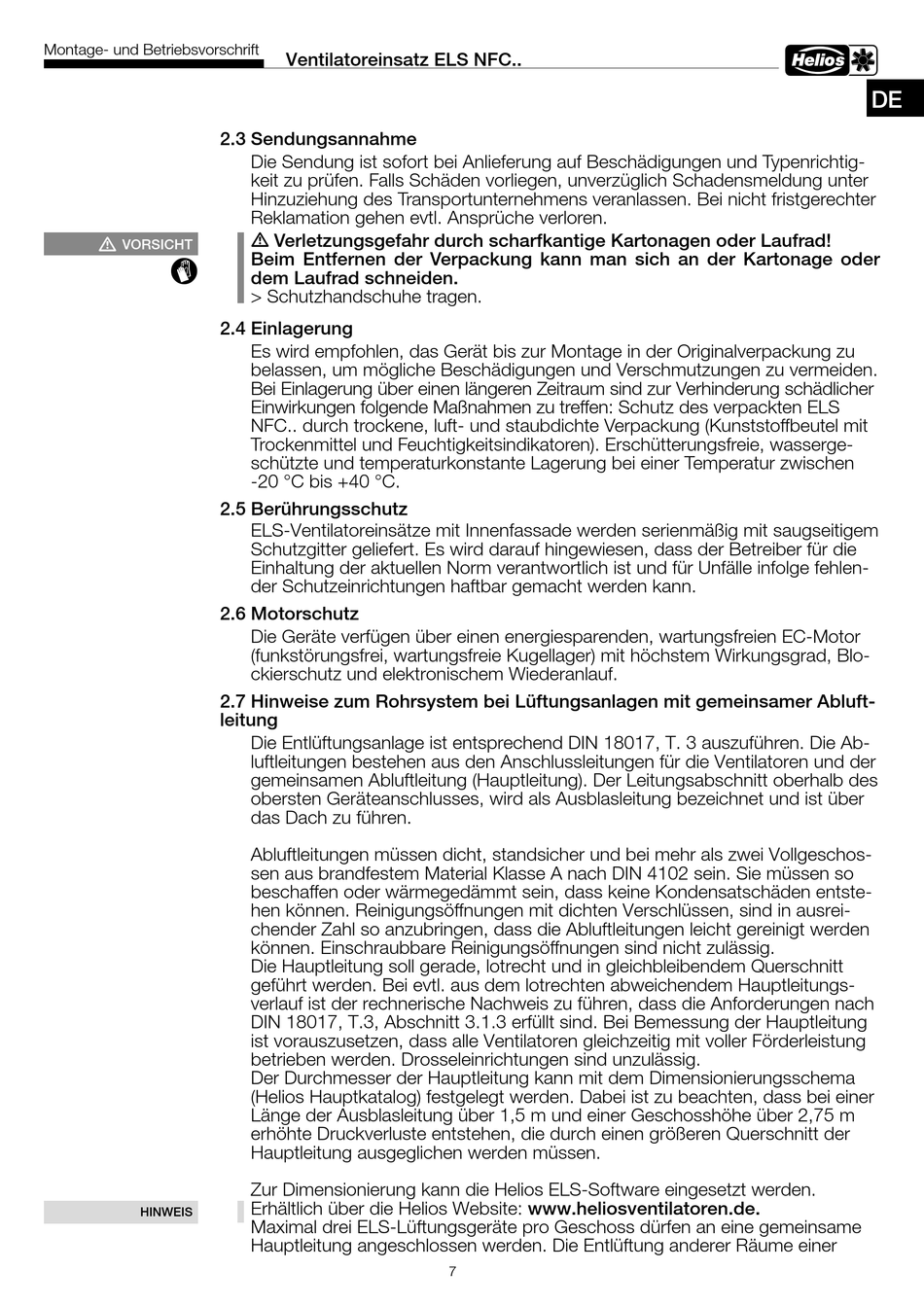

Ventilatoreinsatz ELS NFC..
2.3 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtig-
keit zu prüfen. Falls Schäden vorliegen, unverzüglich Schadensmeldung unter
Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
m Verletzungsgefahr durch scharfkantige Kartonagen oder Laufrad!
Beim Entfernen der Verpackung kann man sich an der Kartonage oder
dem Laufrad schneiden.
> Schutzhandschuhe tragen.
2.4 Einlagerung
Es wird empfohlen, das Gerät bis zur Montage in der Originalverpackung zu
belassen, um mögliche Beschädigungen und Verschmutzungen zu vermeiden.
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher
Einwirkungen folgende Maßnahmen zu treffen: Schutz des verpackten ELS
NFC.. durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit
Trockenmittel und Feuchtigkeitsindikatoren). Erschütterungsfreie, wasserge-
schützte und temperaturkonstante Lagerung bei einer Temperatur zwischen
-20 °C bis +40 °C.
2.5 Berührungsschutz
ELS-Ventilatoreinsätze mit Innenfassade werden serienmäßig mit saugseitigem
Schutzgitter geliefert. Es wird darauf hingewiesen, dass der Betreiber für die
Einhaltung der aktuellen Norm verantwortlich ist und für Unfälle infolge fehlen-
der Schutzeinrichtungen haftbar gemacht werden kann.
2.6 Motorschutz
Die Geräte verfügen über einen energiesparenden, wartungsfreien EC-Motor
(funkstörungsfrei, wartungsfreie Kugellager) mit höchstem Wirkungsgrad, Blo-
ckierschutz und elektronischem Wiederanlauf.
2.7 Hinweise zum Rohrsystem bei Lüftungsanlagen mit gemeinsamer Abluft-
leitung
Die Entlüftungsanlage ist entsprechend DIN 18017, T. 3 auszuführen. Die Ab-
luftleitungen bestehen aus den Anschlussleitungen für die Ventilatoren und der
gemeinsamen Abluftleitung (Hauptleitung). Der Leitungsabschnitt oberhalb des
obersten Geräteanschlusses, wird als Ausblasleitung bezeichnet und ist über
das Dach zu führen.
Abluftleitungen müssen dicht, standsicher und bei mehr als zwei Vollgeschos-
sen aus brandfestem Material Klasse A nach DIN 4102 sein. Sie müssen so
beschaffen oder wärmegedämmt sein, dass keine Kondensatschäden entste-
hen können. Reinigungsöffnungen mit dichten Verschlüssen, sind in ausrei-
chender Zahl so anzubringen, dass die Abluftleitungen leicht gereinigt werden
können. Einschraubbare Reinigungsöffnungen sind nicht zulässig.
Die Hauptleitung soll gerade, lotrecht und in gleichbleibendem Querschnitt
geführt werden. Bei evtl. aus dem lotrechten abweichendem Hauptleitungs-
verlauf ist der rechnerische Nachweis zu führen, dass die Anforderungen nach
DIN 18017, T.3, Abschnitt 3.1.3 erfüllt sind. Bei Bemessung der Hauptleitung
ist vorauszusetzen, dass alle Ventilatoren gleichzeitig mit voller Förderleistung
betrieben werden. Drosseleinrichtungen sind unzulässig.
Der Durchmesser der Hauptleitung kann mit dem Dimensionierungsschema
(Helios Hauptkatalog) festgelegt werden. Dabei ist zu beachten, dass bei einer
Länge der Ausblasleitung über 1,5 m und einer Geschosshöhe über 2,75 m
erhöhte Druckverluste entstehen, die durch einen größeren Querschnitt der
Hauptleitung ausgeglichen werden müssen.
Zur Dimensionierung kann die Helios ELS-Software eingesetzt werden.
Erhältlich über die Helios Website: www.heliosventilatoren.de.
Maximal drei ELS-Lüftungsgeräte pro Geschoss dürfen an eine gemeinsame
Hauptleitung angeschlossen werden. Die Entlüftung anderer Räume einer
7
DE
