Montage- und Betriebsvorschrift
DE

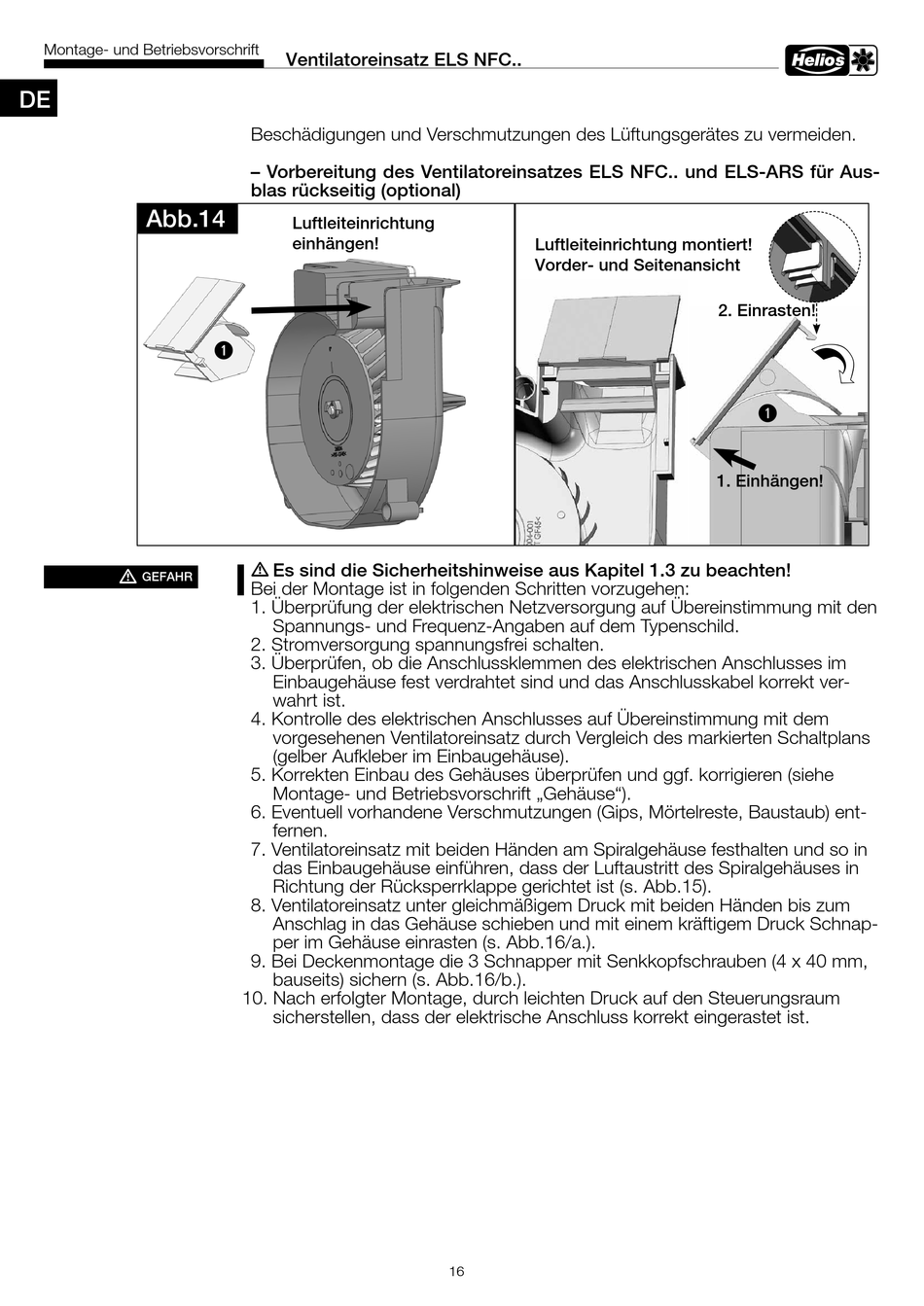

Abb.14
m
GEFAHR
Ventilatoreinsatz ELS NFC..
Beschädigungen und Verschmutzungen des Lüftungsgerätes zu vermeiden.
– Vorbereitung des Ventilatoreinsatzes ELS NFC.. und ELS-ARS für Aus-
blas rückseitig (optional)
Luftleiteinrichtung
einhängen!
m Es sind die Sicherheitshinweise aus Kapitel 1.3 zu beachten!
Bei der Montage ist in folgenden Schritten vorzugehen:
1. Überprüfung der elektrischen Netzversorgung auf Übereinstimmung mit den
Spannungs- und Frequenz-Angaben auf dem Typenschild.
2. Stromversorgung spannungsfrei schalten.
3. Überprüfen, ob die Anschlussklemmen des elektrischen Anschlusses im
Einbaugehäuse fest verdrahtet sind und das Anschlusskabel korrekt ver-
wahrt ist.
4. Kontrolle des elektrischen Anschlusses auf Übereinstimmung mit dem
vorgesehenen Ventilatoreinsatz durch Vergleich des markierten Schaltplans
(gelber Aufkleber im Einbaugehäuse).
5. Korrekten Einbau des Gehäuses überprüfen und ggf. korrigieren (siehe
Montage- und Betriebsvorschrift „Gehäuse").
6. Eventuell vorhandene Verschmutzungen (Gips, Mörtelreste, Baustaub) ent-
fernen.
7. Ventilatoreinsatz mit beiden Händen am Spiralgehäuse festhalten und so in
das Einbaugehäuse einführen, dass der Luftaustritt des Spiralgehäuses in
Richtung der Rücksperrklappe gerichtet ist (s. Abb.15).
8. Ventilatoreinsatz unter gleichmäßigem Druck mit beiden Händen bis zum
Anschlag in das Gehäuse schieben und mit einem kräftigem Druck Schnap-
per im Gehäuse einrasten (s. Abb.16/a.).
9. Bei Deckenmontage die 3 Schnapper mit Senkkopfschrauben (4 x 40 mm,
bauseits) sichern (s. Abb.16/b.).
10. Nach erfolgter Montage, durch leichten Druck auf den Steuerungsraum
sicherstellen, dass der elektrische Anschluss korrekt eingerastet ist.
Luftleiteinrichtung montiert!
Vorder- und Seitenansicht
ö
16
2. Einrasten!
1. Einhängen!
