5 Installation und Inbetriebnahme
5.5

Bedienung der Beobachtungstabelle

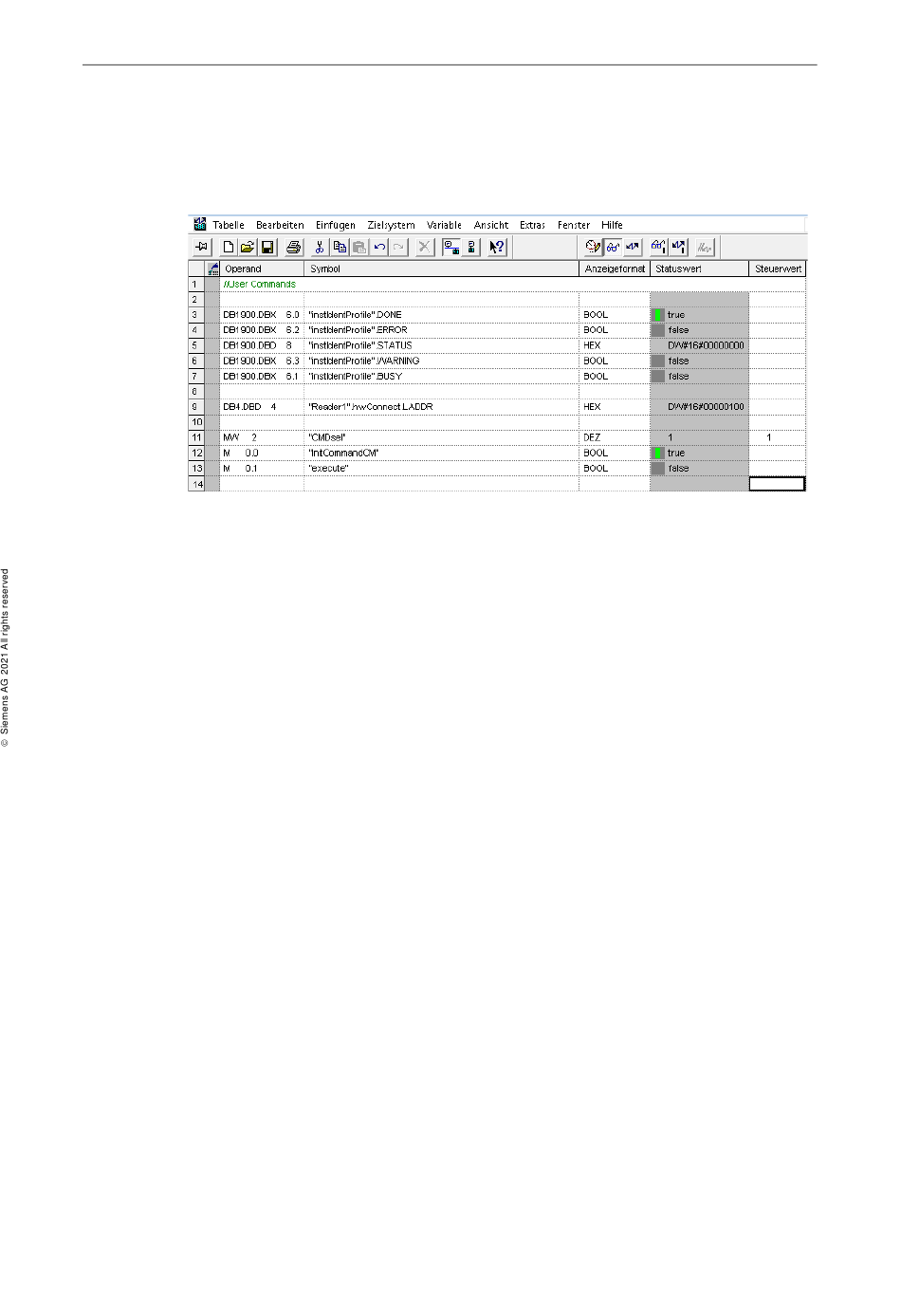

Die nachfolgende Abbildung zeigt die Beobachtungstabelle zur Bedienung des
Anwendungsbeispiels:
Abbildung 5-3
DONE, ERROR, STATUS, WARNING, BUSY sind Ausgabevariablen des Ident-
Profils und geben Ihnen Informationen zum Stand der Auftragsabarbeitung.
Aufträge zum Initialisieren, Lesen oder Senden führen Sie mit den drei als Merker
hinterlegten Parametern durch:
•
"CMDsel"
Auswahl des auszuführenden Befehls "CMDREF". In diesem Beispiel kann
"CMDsel" drei Werte annehmen:
–
1: Für eine Initialisierung (Reset)
–
2: Für einen Leseauftrag
–
3: Für einen Sendeauftrag
–
4: Für einen Inventory-Auftrag
•
"InitCommandCM"
Mit "InitCommandCM" = "true" fordern Sie einen Reset an. Dabei muss
CMDsel = 1 sein.
•
"execute"
Mit "execute" = "true" fordern Sie einen
–
Leseauftrag an, wenn zusätzlich "CMDsel" = 2 ist
–
Sendeauftrag an, wenn zusätzlich "CMDsel" =3 ist.
–
Inventory-Auftrag an, wenn zusätzlich "CMDsel" = 4 ist.
Nach Abarbeitung ("done" = "true" oder "error" = "true") muss "execute" = "false"
sein, bevor Sie mit "execute" = "true" einen erneuten Auftrag starten können.
Nachfolgend werden die Schritte zur Durchführung der vier Aufträge erläutert.
Voraussetzung ist, dass Sie mit der Variablentabelle online sind.
