3 SPS Programm
Programmübersicht

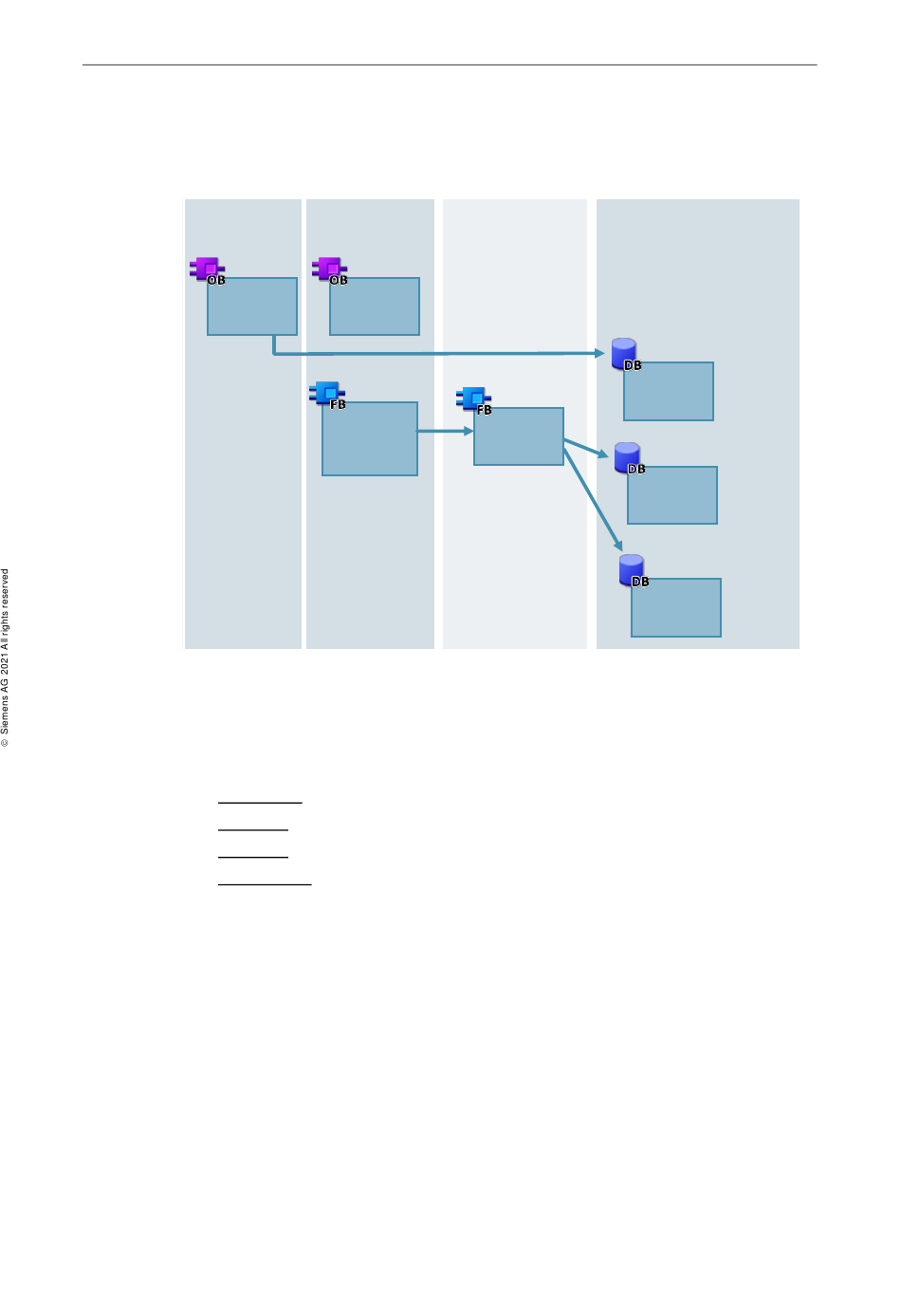

Die folgende Abbildung zeigt die Aufrufhierarchie des Anwenderprogramms dieses
Anwendungsbeispiels:
Abbildung 3-2
Anlauf
OB 100
Ein minimales Anwenderprogramm demonstriert die Verwendung des Ident-Profils:
Anlauf
Im Anlauf schreibt der OB100 Parametrierdaten für das Ident-Profil in den
DB "Reader1":
•
Netzwerk 1: Parametrierdaten für die Initialisierung (Reset)
•
Netzwerk 2: Parametrierdaten für einen Leseauftrag.
•
Netzwerk 3: Parametrierdaten für einen Sendeauftrag
•
Netzwerk 4: Parametrierdaten für einen Inventory-Auftrag
Leseauftrag:
Der RFID-Reader liest Daten vom Transponder und legt diese im
DB "ReceiveData" ab.
Sendeauftrag:
Der RFID-Reader schreibt Daten aus dem DB "SendData" auf den Transponder.
Inventory-Auftrag:
Fordert eine Liste aller gegenwärtig zugänglichenTransponder innerhalb der
Antennenreichweite an und legt diese im DB "ReceiveData" ab.
RFID basics
Beitrags-ID: 109483373, V1.1,
OB1-Zyklus
Ident-
Bausteine
OB 1
Commands:
- Read
- Write
- Inventory
03/2021
Datenablage
Reader1
Ident_
Profile
SendData
Receive
Data
