4 Konfiguration und Projektierung

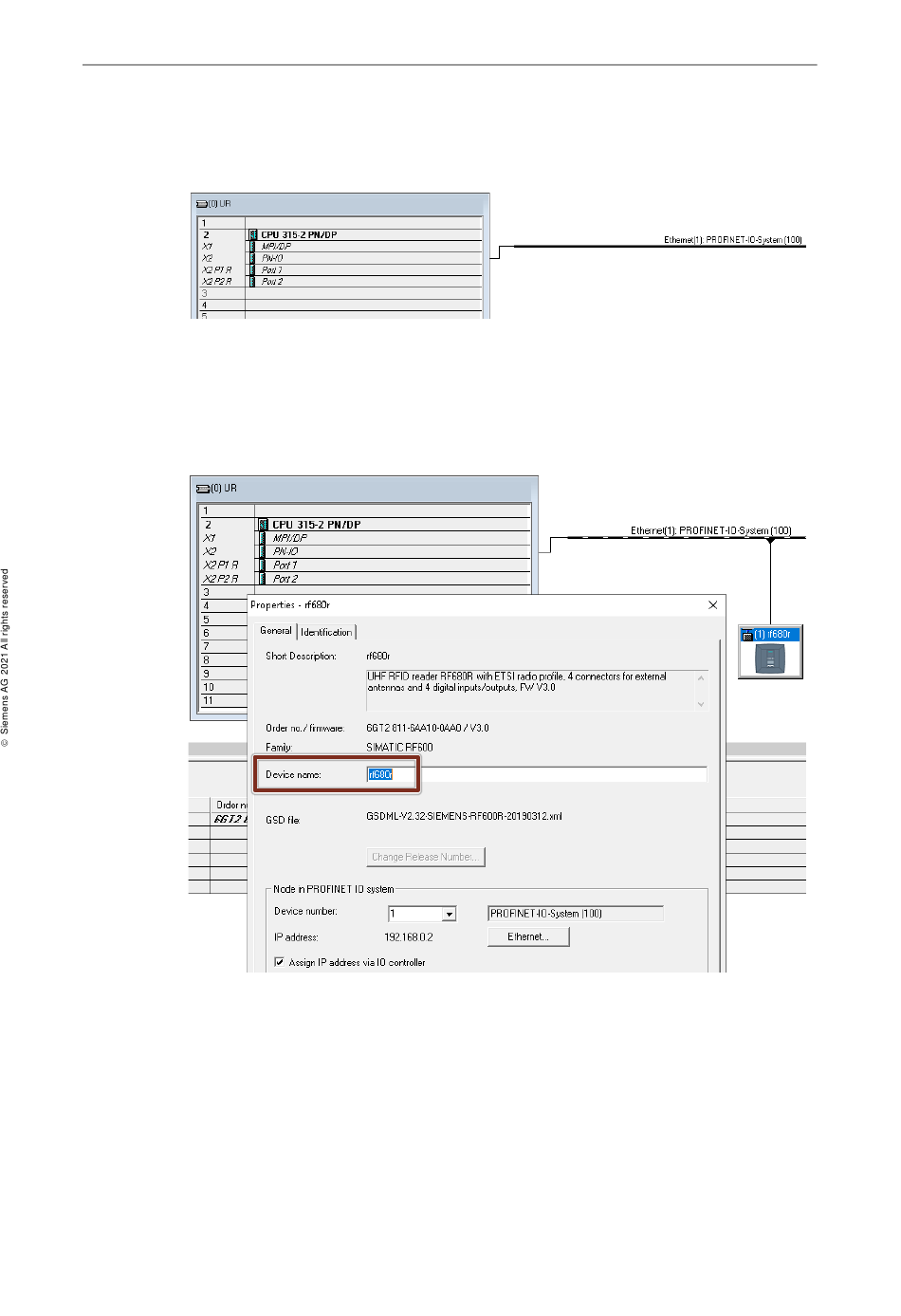

5. Wählen Sie im Ordner "SIMATIC 300 > CPU-300" ("SIMATIC 300 > CPU-300")
des Hardwarekatalogs die von Ihnen verwendete S7-CPU aus. Achten Sie
darauf, dass die CPU einen PROFINET-Port hat. Für S7 400 CPUs fügen Sie
der CPU einen PROFINET-CP hinzu. Weisen Sie die CPU dem Steckplatz 2
zu und richten Sie die PROFINET-Verbindung ein.
6. Öffnen Sie den "Hardware Katalog" ("Hardwarecatalog") "PROFINET IO" >
"Ident Systems" > "SIMATIC RFID" ("PROFINET IO" > "Identsysteme" >
"SIMATIC RFID"). Ziehen Sie per Drag & Drop den Reader aus dem
Hardwarekatalog in Ihren Arbeitsbereich und verbinden Sie den PROFINET-
Port mit der CPU. Tragen Sie den Device Name für den RF680R ein. Klicken
Sie auf "OK".
7. Laden Sie das Anwenderprogramm und die Hardwareprojektierung in Ihre
S7-CPU.
