3 SPS Programm
•
"HW_ID"
•
"CM_CHANNEL"
•
"LADDR"

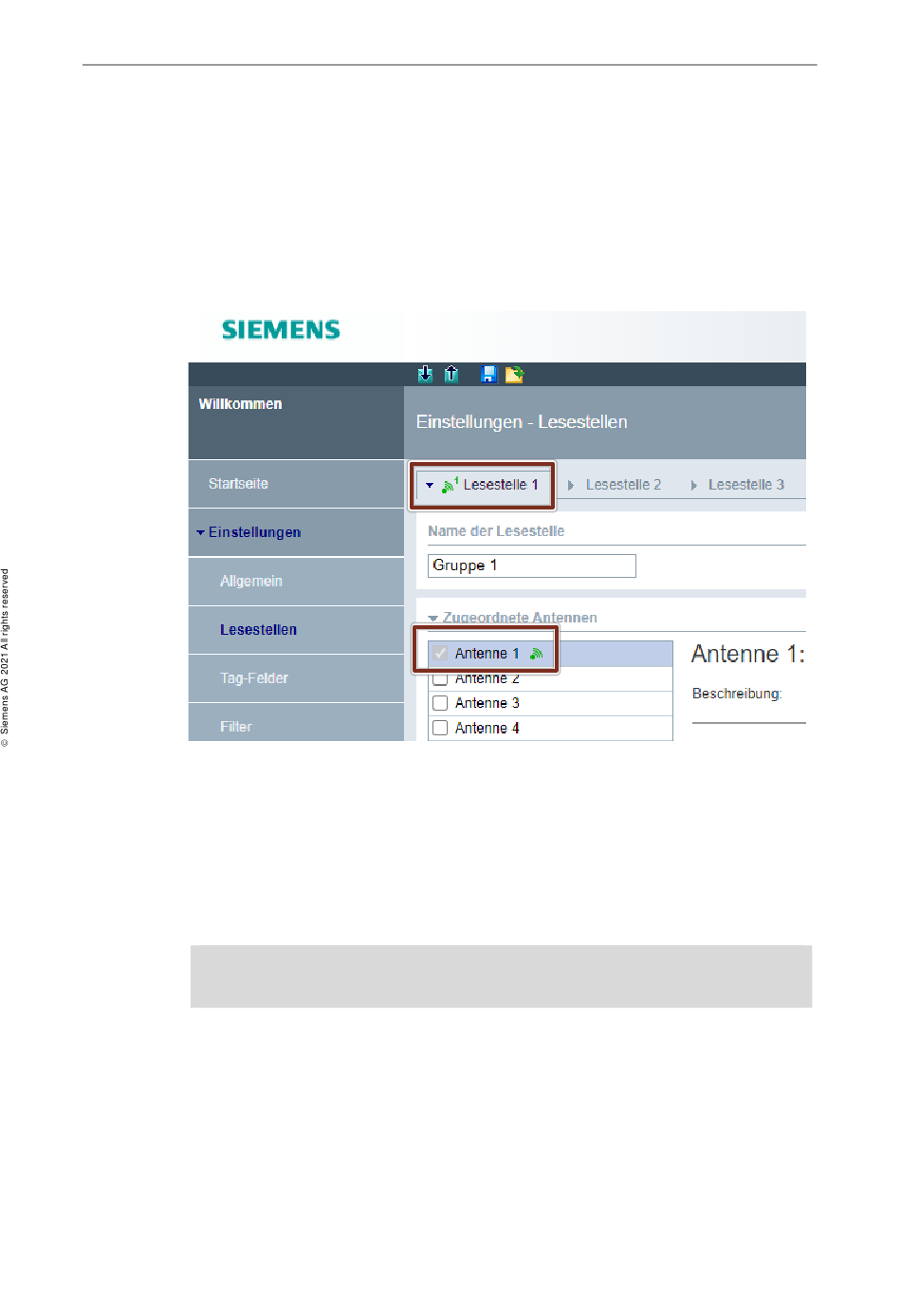

Der "CM_CHANNEL" beschreibt die Nummer der Lesestelle an der der Reader
betrieben wird. Die Lesestelle finden Sie im Web Based Management (WBM) des
Readers. In diesem Anwendungsbeispiel wird eine "Antenne 1" an Lesestelle 1
verwendet.
Abbildung 3-4
UDT "IID_HW_CONNECT" verwenden
Erstellen Sie die Adressierungsvariablen nach folgender Beschreibung:
1. Erstellen Sie eine Variable vom Typ "IID_HW_CONNECT".
2. Tragen Sie dort die korrekten Adresswerte in die Variable ein (siehe unten).
3. Verbinden Sie diese Variable mit dem Eingangsparameter "HW_CONNECT"
des Ident-Profile-Bausteins.
Hinweis Für jeden SIMATIC RFID-Reader in Ihrem Projekt müssen Sie eine eigene
Adressvariable anlegen.
Korrekte Adresswerte auslesen
Die folgende Abbildung zeigt Ihnen, wo Sie die korrekten Werte zur Adressierung
auslesen:
Lesen Sie die Adresswerte mit nachfolgender Beschreibung aus:
1. Navigieren Sie im SIMATIC Manager zu "HW Config"
2. Wählen Sie Ihr projektiertes Anschaltmodul aus.
