probst SPEEDY VS-140/200 Betriebsanleitung Seite 20

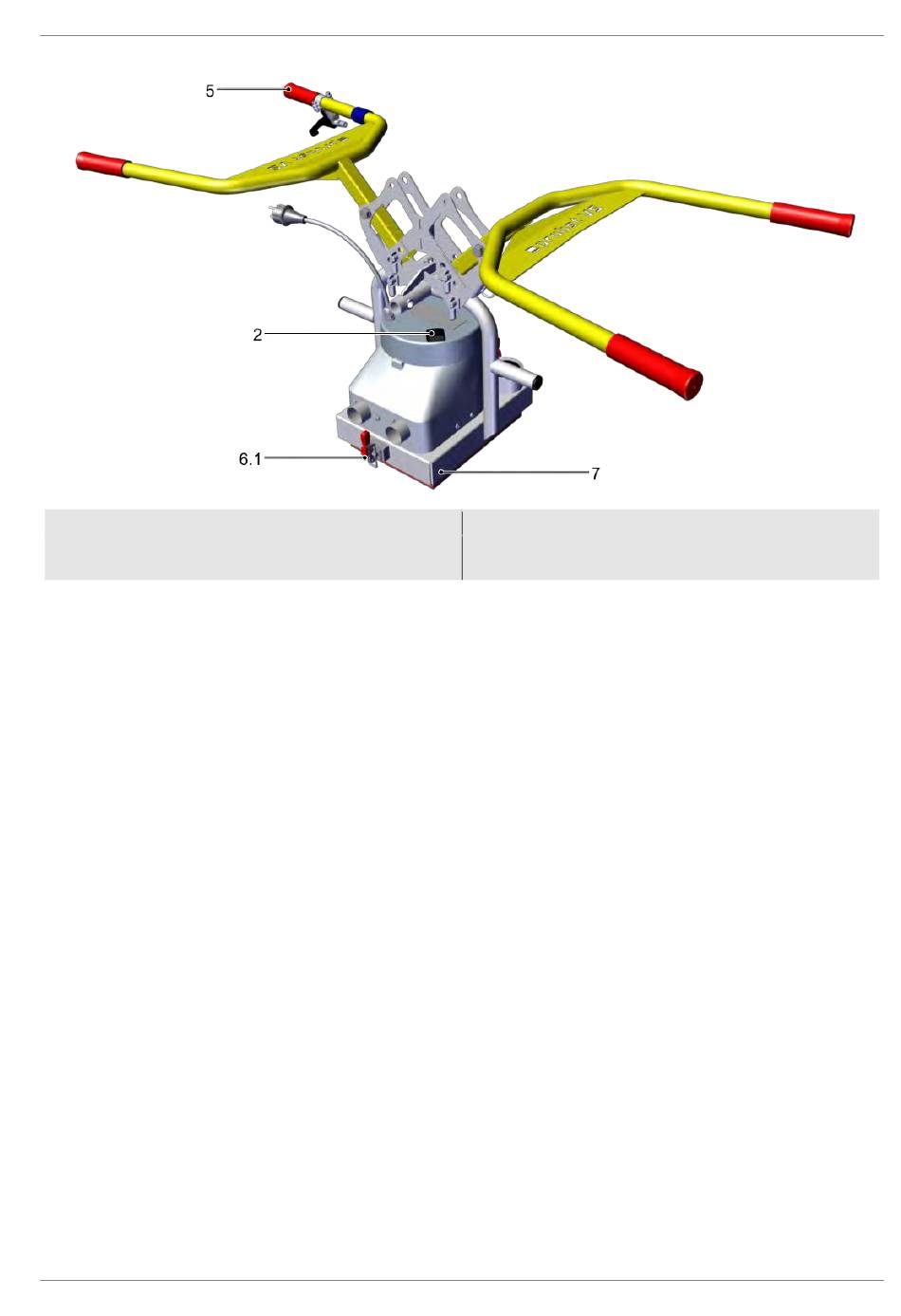

2 Hauptschalter
6.1 Schnellspanner zur Befestigung der Saug-
platte
3.2 Bedienelemente
Der Hauptschalter (2) dient zum Ein- und Ausschalten des Vakuum-Erzeugers.
•
Der Betätigungshebel (8) dient zum Ablösen der Last. Der Betätigungshebel kann erst gezogen werden,
•
wenn die Verriegelung (8.2) gedrückt ist.
3.3 Vakuum-Erzeuger
Das Vakuum wird von einem elektrisch betriebenen Vakuum-Gebläse (3) erzeugt. Die Vakuum-Erzeugung ist
ausgelegt für saugdichte Lasten.
3.4 Saugplatten
Die Saugplatte ist nicht im Lieferumfang enthalten. Sie dient zum Ansaugen der Last. Die Auswahl der Saug-
platte ist abhängig von der Last (Gewicht, Geometrie und Oberflächeneigenschaften).
Nur Saugplatten des Herstellers Probst verwenden, auf denen anhand des Traglastaufklebers zweifelsfrei eine
maximal zulässige Traglast bei einem Unterdruck von -0,2 bar hervorgeht. Bei unklarer Sachlage dürfen das
Hebegerät und die Saugplatte keinesfalls in Betrieb genommen werden. Firma Probst GmbH kontaktieren!
Standard-Saugplatten sind nicht für das Handhaben von Glasscheiben geeignet.
52700015 / 52700016 / 52700019 / 52700020
5 Bedienbügel
7 Grundkörper
Produktbeschreibung
15
