Beschreibung

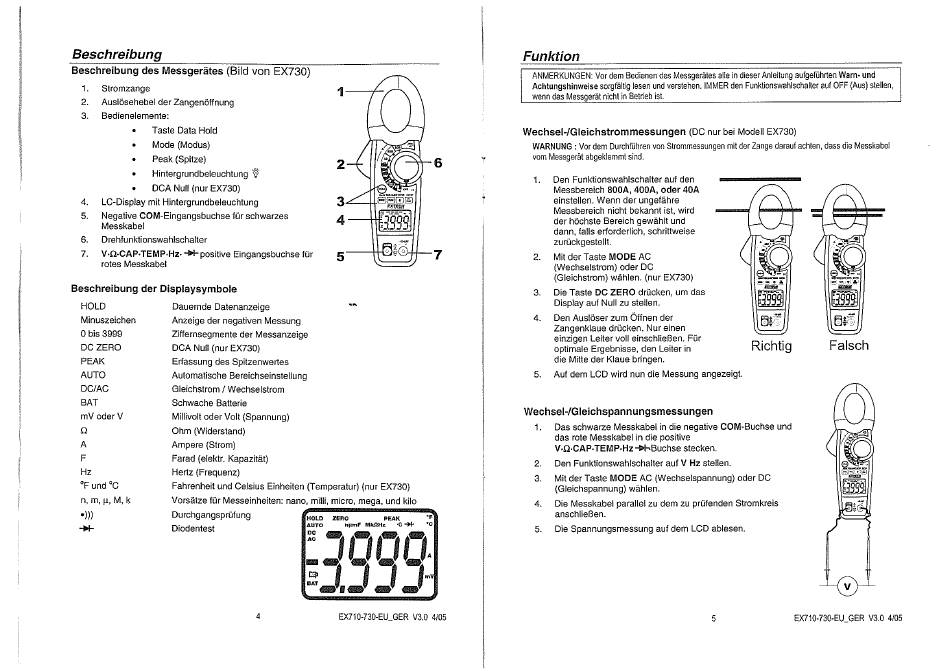

Beschreibung des Messgerätes (Bild von EX730)
1. Stromzange
2. Auslösehebel der Zangenöffnung
3. Bedienelemente:
Taste Data Hold
Mode (Modus)
•
Peak (Spitze)
•
Hintergrundbeleuchtung
•
DCA Null (nur EX730)
4. LC-Display mit Hintergrundbeleuchtung
Negative COM-Eingangsbuchse für schwarzes
5.
Messkabel
6. Drehfunktionswahlschalter
7. positive Eingangsbuchse für
rotes Messkabel
Beschreibung der Displaysymbole
HOLD Dauernde Datenanzeige
Minuszeichen Anzeige der negativen Messung
O bis 3999 Ziffernsegmente der Messanzeige
DC ZERO DCA Null (nur EX730)
PEAK
Erfassung des Spitzenwertes
AUTO Automatische Bereichseinstellung
DC/AC Gleichstrom / Wechselstrom
BAT Schwache Batterie
mV Oder V Millivolt OderVolt (Spannung)
Ohm (Widerstand)
Ampere (Strom)
Farad (elektr. Kapazität)
Hz Hertz (Frequenz)
OF und
Fahrenheit und Celsius Einheiten (Temperatur)(nur EX730)
Vorsätze für Messeinheiten: nano, milli, micro, mega, und kilo
Durchgangsprüfung
Diodentest
1
6
2
3
3
4
7
5
HOLD zcno
numF MkQHz •C
AUTO
EX710-730-EU_GER V3.0 4/05
4
Funktion
ANMERKUNGEN: VordemBedienen des Messgerätes a llein dieserAnleitung aufgeführten W arn. und
Achtungshinweise s orgfältig lesen undverstehen. IMMER denFunklionswahlschalter
wenndas Messgerät n ichtin Betriebist.
Wechsel-/GIeichstrommessungen (DC nur bei Modell EX730)
vomMessgerät a bgeklemmt Sind.
Den Funktionswahlschalter auf den
I.
Messbereich 800A, 400A, Oder 40A
einstellen. Wenn der ungefähre
Messbereich nicht bekannt ist, Wird
der höchste Bereich gewählt und
dann, falls erforderlich, schrittweise
zurückgestellt.
Mit der Taste MODE AC
2.
(Wechselstrom) Oder DC
(Gleichstrom) wählen. (nur EX730)
Die Taste DC ZERO drücken, um das
3.
Display auf Null zu steilen.
Den Auslöser zum Öffnen der
4.
Zangenklaue drücken. Nur einen
einzigen Leiter voll einschIieBen. Für
optimale Ergebnisse, den Leiter in
die Mitte der Klaue bringen.
Auf dem LCD Wird nun die Messung angezeigt.
5.
WechseI-/GIeichspannungsmessungen
Das schwarze Messkabel in die negative COM-Buchse und
I.
das rote Messkabel in die positive
V.Q.CAP.TEMP.Hz *Buchse stecken.
2. Den Funktionswahlschalter auf V Hz stellen.
Mit der Taste MODE AC (Wechselspannung) Oder DC
3.
(Gleichspannung) wählen.
Die Messkabel parallel zu dem zu prüfenden Stromkreis
4.
anschließen.
Die Spannungsmessung auf dem LCD ablesen.
5.
aufOFF(Aus) s tellen.
Richtig Falsch
