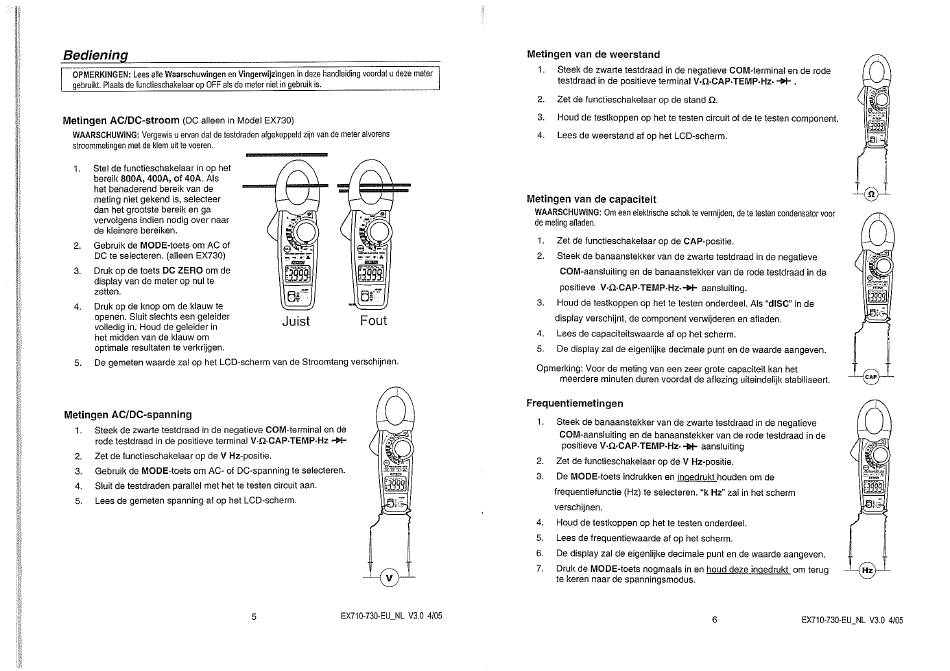

Bediening
N: OPMERKINGE Lees alleWaarschuwingen enVingerwijzingen i ndeze handleiding voordat u dezemeter
gebruikt. Plaats defunctieschakelaar opOFFalsdemeter n ietingebruik i s.
Metingen AC/DC-stroom (DC alleenin ModelEX730)
G: WAARSCHUWIN Vergewis u ervandatdetestdraden afgekoppeld zijnvandemeter a lvorens
stroommetingen m etde klemuitte voeren.
Stel de functieschakelaar in op het
I.
bereik 800A, 400A, of 40A. Als
het benaderend bereik van de
meting niet gekend is, selecteer
dan het grootste bereik en ga
vervolgens indien nodig over naar
de kleinere bereiken.
Gebruik de MODE-toets om AC of
2.
DC te selecteren. (alleen EX730)
Druk op de toets DC ZERO om de
3.
display van de meter op nul te
zetten.
Druk op de knop orn de klauw te
4.
openen. Sluit slechts een geleider
volledig in. Houd de geleider in
het midden van de klauw om
optimale resultaten te verkrijgen.
De gemeten waarde zal op het LCD-scherm van de Stroomtang verschijnen.
5.
Metingen ACIDC-spanning
Steek de zwane testdraad in de negatieve COM-terminaI en de
I.
rode testdraad in de positieve terminal
Zet de functieschakelaar op de V Hz-positie.
2.
Gebruik de MODE-toets om AC- of DC-spanning te selecteren.
3.
Sluit de testdraden parallel met het te testen circuit aan.
4.
Lees de gemeten spanning af op het LCD-scherm.
5.
Juist Fout
if99
EX710-730.EU_NL V3.0 4/05
5
Metingen van de weerstand
Steek de zwarte testdraad in de negatieve COM-terminaI en de rode
I.
testdraad in de positieve terminal V.Q.CAP.TEMP.Hz.
Zet de functieschakelaar op de stand Q.
2.
3. Houdde testkoppenop hette testencircuitof de te testencomponent.
4. Lees de weerstand af op het LCD-scherm.
Metingen van de capaciteit
WAARSCHUWING: 0meenelektrische schok tevermijden, detetesten condensator voor
de metingafladen.
I. Zet de functieschakelaar op de CAP-positie.
Steekde banaanstekker v an dezwartetestdraadin denegatieve
2.
COM-aansIuiting en de banaanstekker van de rode testdraad in de
positieve V.Q.CAP.TEMP.HZ.-* aansluiting.
Houd de testkoppen op het te testen onderdeel. Als "dlSC" in de
3.
display verschijnt, de component verwijderen en afladen.
4. Lees de capaciteitswaarde af op het scherm.
5. De displayzal deeigenlijkedecimate punt en dewaardeaangeven.
Opmerking: V oorde metingvan een zeergrotecapaciteitkan het
meerdere minuten duren voordat de aflezing uiteindelijk stabiliseert.
Frequentiemetingen
I. Steek de banaanstekker van de zwarte testdraad in de negatieve
COM-aansIuitingen de banaanstekker van de rode testdraad in de
positieve aansluiting
2. Zet de functieschakelaar op de V Hz-positie.
3. De MODE-toets indrukken en Ingggcu!sLhouden om de
frequentiefunctie (Hz) te selecteren. "k Hz" zal in het scherm
verschijnen.
Houd de testkoppen op het te testen onderdeel.
4.
5. Lees de frequentiewaarde af op het scherm.
6. De display zal de eigenlijke decimale punt en de waarde aangeven.
7. Drukde MODE-toetsnogmaalsin en houddezeinqedrukt omterug
te keren naar de spanningsmodus.
CAP
•o
Hz
6 EX710-730-EU_NL V 3.0 4/05
