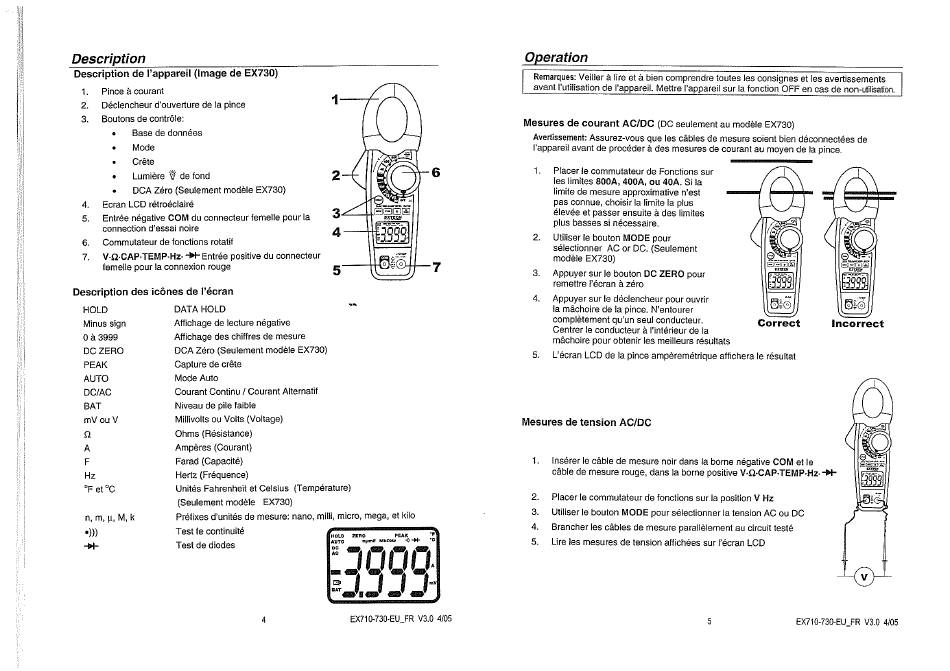

Description
Description de I'appareil (Image de EX730)
Pince å courant
I.
Déclencheur d'ouverture de Ia pince
2.
Boutons de contröle:
3.
Base de données
Mode
•
Créte
Lumiére de fond
•
DCA Zéro (Seulement modéle EX730)
Ecran LCD rétroéclairé
4.
Entrée négative COM du connecteur femelle pour Ia
5.
connection d'essai noire
Commutateur de fonctions rotatif
6.
Entrée positive du connecteur
7.
femelle pour Ia connexion rouge
Description des icönes de l'écran
DATA HOLD
HOLD
Affichage de lecture négative
Minus sign
Affichage des chiffres de mesure
o 3999
DCA Zéro (Seulement modéle EX730)
DC ZERO
Capture de créte
PEAK
Mode Auto
AUTO
Courant Continu / Courant Alternatif
DC/AC
Niveau de pile faible
BAT
Millivolts ou Volts (Voltage)
mV ou V
Ohms (Résistance)
Amperes (Courant)
Farad (Capacité)
Hertz (Fréquence)
Hz
OFet oc Unités Fahrenheit et Celsius (Température)
(Seulement modéle EX730)
Préfixes dunités de mesure: nano, milli, micro, mega, et kilo
Test fe continuité
Test de diodes
1
6
2
3
4
7
5
HOLD zrno
AUTO
-n-_ICICIA
EX710-730-EU_FR V3.0 4/05
4
Operation
Remarques: Veiller lire et å biencomprendre toutesIesconsigneset lesavertissements
avant liutilisation de rappareil. Mettre I'a pareil sur Ia fonction OFF en cas de non-utilisation.
Mesures de courant ACIDC (DCseulement aumodéle EX730)
Avertissement: Assurez-vous que Ies cåbles de mesure soient bien déconnectées de
I'appareil a vantde procéder desmesuresdecourantau moyendela pince.
1. Placer Ie commutateur de Fonctions sur
les limites 800A, 400A, ou 40A. Si la
limite de mesure approximative n'est
pas connue, choisir Ia limite la plus
élevée et passer ensuite å des limites
plus basses si nécessaire.
2.
Utiliser Ie bouton MODE pour
sélectionner AC or DC. (Seulement
modéle EX730)
3. Appuyer sur Ie bouton DC ZERO pour
remettre I'écran å zéro
Appuyer sur Ie déclencheur pour ouvrir
4.
Ia mächoire de la pince. N'entourer
complétement qu'un seul conducteur.
Centrer le conducteur å I'intérieur de Ia
måchoire pour obtenir Ies meilleurs résultats
5. L'écran LCD de la pince amperemétrique affichera Ie résultat
Mesures de tension AC/DC
Insérer Iecåble de mesure noir dans Ia borne négative COM et le
cåble de mesure rouge, dans Ia borne positive
2. Placer le commutateur de fonctions sur Ia position V Hz
Utiliser Ie bouton MODE pour sélectionner Ia tension AC ou DC
3.
4. Brancher Ies cåbles de mesure parallélement au circuit testé
5. Lire les mesures de tension affichées sur I'écran LCD
Correct
Incorrect
5 EX7iO-730-EU_FR V3.0 4/05
