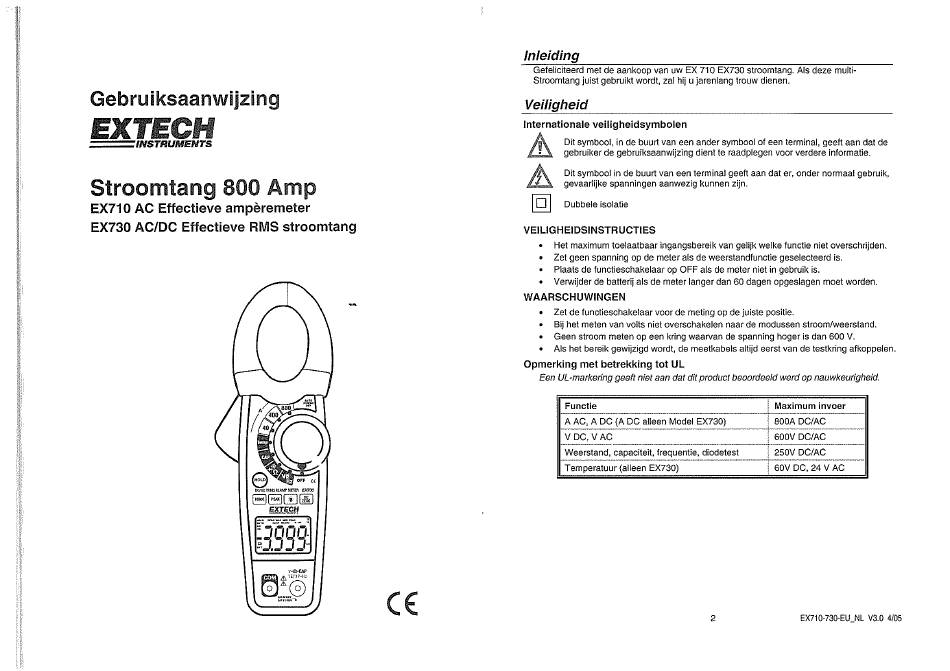

Gebruiksaanwijzing
EXTECH
INSTRUMENTS
Stroomtang 800 Amp
EX710 AC Effectieve amperemeter
EX730 AC/DC Effectieve RMS stroomtang
COM
o
o
Inleiding
Gefeliciteerd met de aankoop van uw EX 710 EX730 stroomtang. AIs deze multi-
Stroomtang juist gebruikt wordt, zal hij u jarenlang trouw dienen.
Veiligheid
Internationale veiligheidsymbolen
Dit symbool, in de buurt van een ander symbool of een terminal, geeft aan dat de
gebruiker de gebruiksaanwijzing dient te raadplegen voor verdere informatie.
Dit symbool in de buurt van een terminal geeft aan dat er, onder normaal gebruik,
gevaarlijke spanningen aanwezig kunnen zijn.
Ü Dubbeleisolatie
VEILIGHEIDSINSTRUCTIES
• Het maximum toelaatbaar ingangsbereik van gelijk welke functie niet overschrijden.
• Zet geen spanning op de meter als de weerstandfunctie geselecteerd is.
• Plaats de functieschakelaar op OFF als de meter niet in gebruik is.
• Verwijder de batterij als de meter langer dan 60 dagen opgeslagen moet worden.
WAARSCHUWINGEN
• Zet de functieschakelaar voor de meting op de juiste positie.
• Bij het meten van volts niet overschakelen naar de modussen stroom/weerstand.
• Geen stroom meten op een kring waarvan de spanning hoger is dan 600 V.
• AIs het bereik gewijzigd wordt, de meetkabels altijd eerst van de testkring afkoppelen.
Opmerking met betrekking tot UL
Een UL-markering geeft niet aan dat dit product beoordeeld werd op nauwkeurigheid.
Functie
A AC, A DC (A DC alleen Model EX730)
V DC, V AC
Weerstand, capaciteit, frequentie, diodetest
Temperatuur (alleen EX730)
Maximum invoer
800A DC/AC
600V DC/AC
250V DC/AC
COV DC, 24 V AC
EX710-730-EU_NL V3.0 4/05
2
