INbeTrIebNAHMe
Anschluss externer Komponenten
5. Anschluss externer Komponenten
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten entsprechend den nationalen und regiona-
len Vorschriften aus.
WARNUNG Stromschlag
f Schalten Sie bei allen Arbeiten die Wärmepumpe
spannungsfrei.
WARNUNG Stromschlag
An die Kleinspannungsanschlüsse des Gerätes dürfen
nur Komponenten angeschlossen werden, die mit Si-
cherheitskleinspannung (SELV) arbeiten und eine sichere
Trennung zur Netzspannung sicherstellen.
Durch Anschluss anderer Komponenten können Teile des
Gerätes und angeschlossene Komponenten unter Netz-
spannung stehen.
f Verwenden Sie nur von uns zugelassene Kompo-
nenten.
Hinweis
Verwenden Sie in Verbindung mit dem Wärmepum-
pen-Manager WPM den Mischer-Stellmotor HSM.
5.1 Fühlermontage
f Schließen Sie alle notwendigen Fühler vor der Inbetriebnah-
me an das Gerät.
5.1.1 Außentemperaturfühler AF PT
Die Temperaturfühler haben einen entscheidenden Einfluss auf
die Funktion der Heizungsanlage. Achten Sie deshalb auf einen
korrekten Sitz und eine gute Isolierung der Fühler.
Bringen Sie den Außentemperaturfühler an einer Nord- oder
Nordostwand an. Mindestabstände: 2,5 m vom Erdboden, 1 m
seitlich von Fenster und Türen. Der Außentemperaturfühler soll
der Witterung frei und ungeschützt ausgesetzt sein, aber nicht
direkt der Sonneneinstrahlung. Montieren Sie den Außentempe-
raturfühler nicht über Fenstern, Türen und Luftschächten.
Montage:
f Durchstoßen Sie die Kabeldurchführung an der dafür vorge-
sehenen Stelle mit einem spitzen Gegenstand.
f Stecken Sie die Kabeldurchführung in die Aussparung am
Fühlerhalter.
f Stecken Sie ein Kabel durch die Kabeldurchführung.
f Verbinden Sie das Kabel mit der Anschlussklemme.
f Ziehen Sie die Schrauben an der Anschlussklemme fest.
f Schließen Sie die elektrische Anschlussleitung an die Füh-
lerklemme X1.3 an.
f Drücken Sie den Fühlerhalter in das Fühlergehäuse, bis er
hörbar einrastet.
f Befestigen Sie das Fühlergehäuse mit einem Dübel und einer
Schraube an einer Wand.
6 | WPM

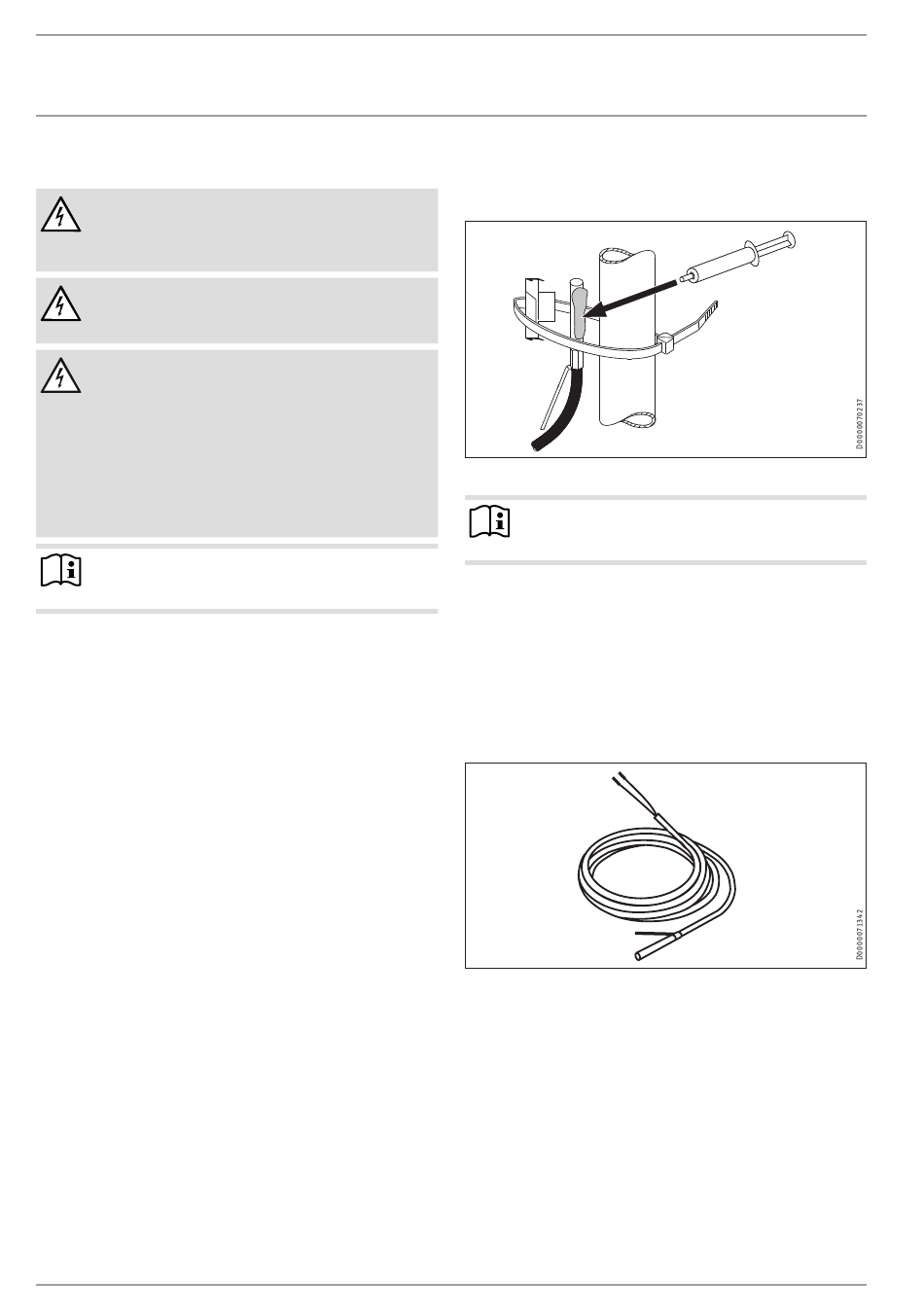

5.1.2 Tauch- / Anlegefühler TAF PT
Montage als Anlegefühler
f Säubern Sie das Rohr.
Hinweis
Die Aussparungen an der Halteklammer sind unter-
schiedlich groß.
f Drücken Sie die kleinere Aussparung der Halteklammer in
eine der Einkerbungen des Fühlers.
f Drücken Sie die größere Aussparung der Halteklammer an
den Fühler.
f Tragen Sie Wärmeleitpaste auf den Fühler auf.
f Befestigen Sie den Fühler mit der Halteklammer und dem
Kabelbinder.
Montage als Tauchfühler
Der Tauchfühler wird für die Tauchhülse im Pufferspeicher be-
nötigt.
f Drücken Sie die Feder nach unten. Die Feder dient dazu den
Fühler in der Tauchhülse zu fixieren.
f Tragen Sie Wärmeleitpaste auf den Fühler auf.
f Schieben Sie den Fühler in die Tauchhülse.
