STIEBEL ELTRON WPM Bedienungsanleitung Seite 25

INbeTrIebNAHMe
Menü: eINSTeLLUNGeN

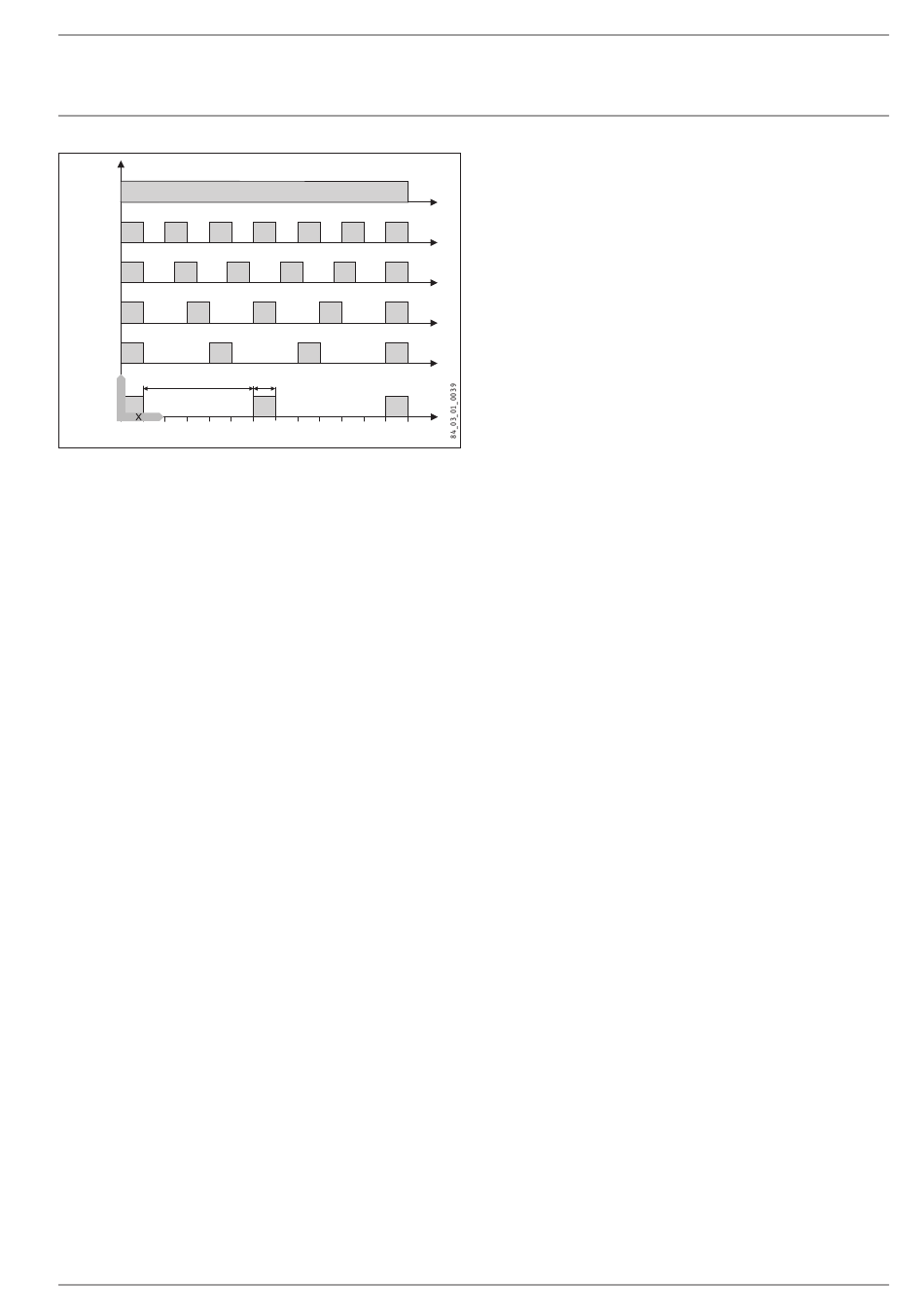

< -10
-10
-5
0
5
1
Y
10
0 10 20
X Zeit in Minuten
Y Außentemperatur in °C
1 Pause
2 Pumpenlaufzeit
… …„ WÄRMEERZEUGER EXTERN
Unter diesem Menüpunkt können Sie die Parameter für einen ex-
ternen Wärmeerzeuger definieren.
Als externer Wärmeerzeuger kann ein Elektro-Einschraubheizkör-
per im Pufferspeicher oder ein im Heizungsvorlauf eingebundener
Kessel in gleitender Betriebsweise (PWM- oder 0-10 V-Schnittstel-
le) verwendet werden.
WÄRMEERZEUGER EXTERN
… ……„
… ………„ AUS
f Stellen Sie den Parameter auf AUS, wenn Sie keinen externen
Wärmeerzeuger in die Anlage einbinden.
… ………„ EINSCHRAUBHEIZKÖRPER
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage ein
Elektro-Einschraubheizkörper im Pufferspeicher installiert
ist.
f Der Temperaturfühler X1.10, der sich als Einschraubheizkör-
per im Pufferspeicher befindet, erfasst die Temperatur am
Ausgang Pufferspeicher zum Heizsystem des externen Wär-
meerzeugers.
Der externe Wärmeerzeuger wird unterhalb der eingestellten BI-
VALENZTEMPERATUR HZG lastabhängig als letzte Stufe in einer
Wärmepumpen-Kaskade angesteuert.
Einschaltbedingungen:
- Die Bivalenztemperatur ist unterschritten.
- Die Wärmepumpe ist in Betrieb.
- Die Ist-Temperatur des externen Wärmeerzeugers ist kleiner
als die Soll-Temperatur. Die Soll-Temperatur des Einschraub-
heizkörpers ist gleich der Puffer-Soll-Temperatur.
Ausschaltbedingungen:
www.stiebel-eltron.com
2
30 40 50 60
- Die Ist-Temperatur des externen Wärmeerzeugers ist größer
als die Soll-Temperatur. Die Soll-Temperatur des Einschraub-
heizkörpers ist gleich der Puffer-Soll-Temperatur zuzüglich
des Heizkurvenabstandes (Parameter ABSTAND HEIZKURVE).
Die Ist- und die Soll-Temperatur des externen Wärmeerzeugers
können im Menü INFO / ANLAGE / WÄRMEERZEUGER EXTERN
abgelesen werden.
… ………„ KESSEL
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage ein
Gas-/Ölkessel installiert ist.
f Der Temperaturfühler X1.10 erfasst die Temperatur am Vor-
lauf des Kessels.
f Schließen Sie den Fühler X1.6 am Heizungsvorlauf des Kes-
selmischerkreises an.
Der externe Wärmeerzeuger wird unterhalb der eingestellten BI-
VALENZTEMPERATUR HZG lastabhängig als letzte Stufe in einer
Wärmepumpen-Kaskade angesteuert.
Der Mischer regelt auf die Soll-Temperatur. Die Soll-Temperatur
ergibt sich aus der Puffer-Soll-Temperatur zuzüglich des Heizkur-
venabstandes. Der Mischer wird freigegeben, wenn die Ist-Tem-
peratur des externen Wärmeerzeugers größer als die Soll-Tem-
peratur ist.
Einschaltbedingungen:
- Die Bivalenztemperatur ist unterschritten.
- Die Wärmepumpe ist in Betrieb.
- Die Kessel-Soll-Temperatur (Parameter KESSELSOLLTEMPE-
RATUR) muss um 5 K unterschritten sein.
Ausschaltbedingungen:
- Die maximale Kessel-Soll-Temperatur ist erreicht.
Die Ist- und die Soll-Temperatur des externen Wärmeerzeugers
können im Menü INFO / ANLAGE / WÄRMEERZEUGER EXTERN
abgelesen werden.
… ………„ HZG-PWM
f Stellen Sie diesen Parameter auf EIN, wenn in der Anlage ein
externer Wärmeerzeuger mit einer PWM-Schnittstelle instal-
liert ist.
Der externe Wärmeerzeuger wird an den Anschluss X1.16 ange-
schlossen.
Der Temperaturfühler X1.10 erfasst die Temperatur am Vorlauf
des externen Wärmeerzeugers.
f Schließen Sie den Fühler X1.6 am Heizungsvorlauf des exter-
nen Wärmeerzeugers an.
Der externe Wärmeerzeuger wird unterhalb der eingestellten BI-
VALENZTEMPERATUR HZG lastabhängig als letzte Stufe in einer
Wärmepumpen-Kaskade angesteuert.
Der externe Wärmeerzeuger regelt auf den errechneten Sollwert
(Puffer-Soll-Temperatur + Heizkurvenabstand (ABSTAND HEIZ-
KURVE)).
Einschaltbedingungen:
- Die Bivalenztemperatur ist unterschritten.
- Die Wärmepumpe ist in Betrieb.
WPM | 25
