INbeTrIebNAHMe
Gerätebeschreibung
3. Gerätebeschreibung
Der Wärmepumpen-Manager ist der Hauptregler des erweiterba-
ren WPMsystems. Das Gerät unterstützt die Regelung eines direk-
ten Heizkreises und zwei gemischter Heizkreise. Zwei Wärmepum-
pen können in Kaskade betrieben werden. Das Gerät bietet einen
230 V Störkontakt für den externen Abgriff von Anlagenstörungen.
Hocheffizienz-Umwälzpumpen können direkt über Relaisausgän-
ge bzw. PWM-Ausgänge angeschlossen werden. Die WPM-Pla-
tine befindet sich in einem Wandgehäuse, das Platz für weitere
Komponenten wie Hutschienenrelais etc. bietet. Die Bedienung
des Gesamtsystems wird über die eingebaute Bedieneinheit mit
Touch-Wheel durchgeführt. Eine Internetschnittstelle sowie Smart
Home-Schnittstellen sind optional erhältlich.
Kaskadenregelung
Für die Wärmeerzeugung können maximal 6 Wärmepumpenstu-
fen angesteuert werden.
Die zugelassene Maximalkonfiguration für die Kaskadenregelung
ist von den eingesetzten Wärmepumpentypen abhängig.
- 6 Einverdichter-Wärmepumpen
- Ab der dritten angeschlossenen Wärmepumpe muss eine
Wärmepumpen-Erweiterung WPE eingesetzt werden
Funktionen im Überblick
- Durch 4-Draht-Datenbus schnelle Installation und Systemer-
weiterung durch Wärmepumpen-Erweiterung WPE
- Ansteuerung eines zweiten Wärmeerzeugers für Warmwas-
ser und Heizung
- Bedarfsabhängige Schaltung von verschiedenen
Umwälzpumpen
- Eingabe der Anlagen- und
Wärmepumpen-Frostschutzgrenzen
- Mindestens 10 h Gangreserve der Uhr
- Automatische Pumpen-Kickschaltung
- Resetmöglichkeit
- Gespeicherte Meldungsliste mit genauer Anzeige des Feh-
lercodes mit Datum, Uhrzeit und Wärmepumpenindex im
Display
- Schnelle und genaue Fehlerdiagnose mittels Anlagenanalyse
inklusive Temperaturenabfrage von Wärmepumpe und Peri-
pherie ohne Zusatzgerät
- Voreinstellungen der Uhrenprogramme für alle Heiz- und
Warmwasserkreise
Produktname
WPM
4 | WPM
3.1 Zubehör
Das folgende Zubehör kann zur Erweiterung der Bedienung der
Wärmepumpe installiert werden.

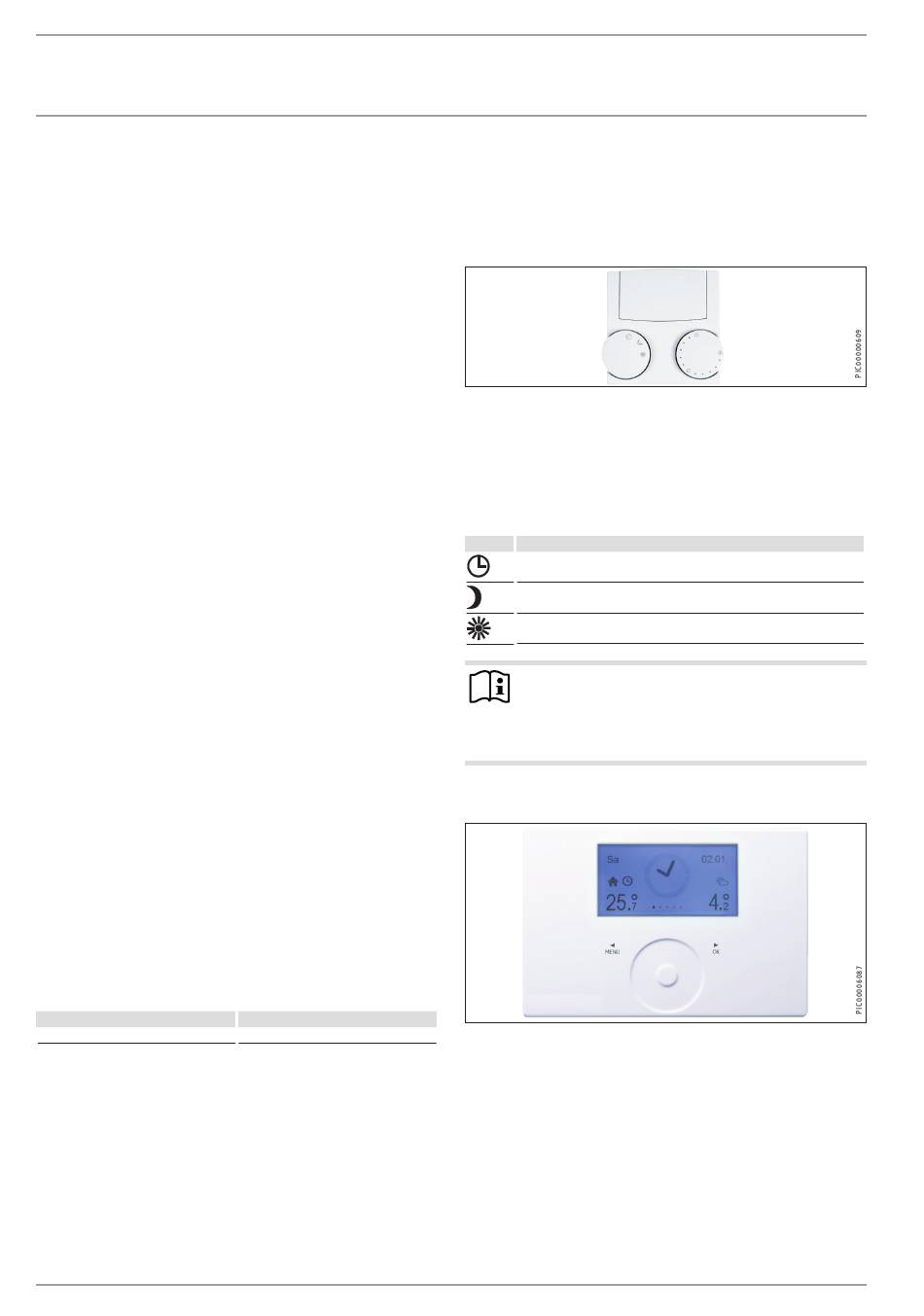

3.1.1 Fernbedienung FE 7
Mit den Drehknöpfen der Fernbedienung FE 7 können Sie folgende
Einstellungen vornehmen:
- ändern der Raum-Soll-Temperatur für Heizkreis 1 um ± 5 °C
- wechseln der Betriebsart
Beachten Sie, dass eine Änderung der Raum-Soll-Temperatur nur
in den einstellbaren Betriebsarten erfolgen kann.
Symbol betriebsart
Hinweis
Die Fernbedienung ist nur im PROGRAMMBETRIEB des
Wärmepumpen-Managers wirksam.
Sie können die Temperatur für die Heizzeiten im PRO-
GRAMMBETRIEB an der Fernbedienung einstellen.
3.1.2 Fernbedienung FET
bestellnummer
234727
Die digitale Fernbedienung FET ermöglicht die Bedienung eines
Heizkreises. Die Fernbedienung misst die relative Feuchtigkeit und
die Raumtemperatur.
3.1.3 Internet-Service-Gateway ISG
Das Internet-Service-Gateway (ISG) ist ein Ethernetgateway im
Wandgehäuse und wird in das LAN (lokales Netzwerk) eingebun-
den. Es ist in den Varianten ISG web, ISG plus und ISG Connect
erhältlich.
Das Gerät ermöglicht die Bedienung, Einstellung und Überprüfung
von Daten der Wärmepumpen-Anlage über den Browser eines
Computers, Laptops oder Tablets im lokalen Heimnetzwerk.
PROGRAMMBETRIEB
ECO-BETRIEB
KOMFORTBETRIEB
