DC-SteuerungSmoDul
Allgemeine Hinweise
1. Allgemeine Hinweise
Dieses Dokument richtet sich an den Fachhandwerker.
Hinweis
lesen Sie diese Anleitung vor dem gebrauch sorgfältig
durch und bewahren Sie sie auf. geben Sie die Anlei-
tung ggf. an einen nachfolgenden Benutzer weiter.
Diese Anleitung beschreibt den elektrischen Anschluss der
Steuereinheit an die Bedieneinheit, an das netzteil und an
das lüftungsgerät.

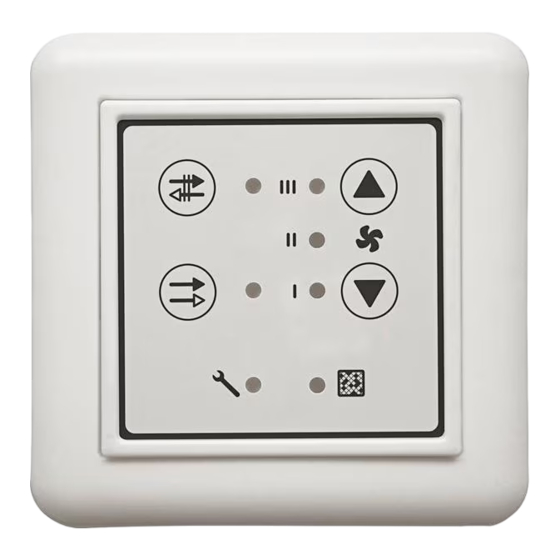

Steuereinheit
- Bestellnummer : 237123 , 327207
Als Zubehör für die Geräte
- lWe 40 Ve
- tDl 40 Ve
- ltm tl 200-50 Ve
1.1
Mitgeltende Dokumente
327145 lWe 40 Installation
327146 tDl 40 Wrg Installation
337025 ltm tl 200-50 Installation
Informationen zu „Kundendienst und garantie" und „umwelt
und recycling" entnehmen Sie der Anleitung des gerätes.
2. Vorbereitungen
2.1
Netzteil
Netzteil für 2 Geräte
Die Steuereinheit, das netzteil und die Bedieneinheit werden
gemeinsam in eine unterputz-Doppeldose montiert.
f montieren Sie die im lieferumfang enthaltene unterputz-
f
Doppeldose. Die unterputzdose muss senkrecht und
bündig mit dem Innenputz sein.
f Schieben Sie das zum lüftungsgerät führende Kabel von
f
oben in die unterputzdose. Das Kabel muss 200 mm in die
unterputzdose hineinragen.
f Schieben Sie das netzanschlusskabel von unten in
f
die unterputzdose. Das Kabel muss 200 mm in die
unterputzdose hineinragen.
327751-42042-9546
Netzteil für mehr als 2 Geräte
Die Steuereinheit und die Bedieneinheit werden in eine unter-
putzdose montiert. Das netzteil wird auf eine Hutschiene im
Sicherungskasten montiert. Das netzteil und die reihenklem-
men benötigen jeweils 4 Automatenplätze.
f montieren Sie das netzteil auf eine Hutschiene im
f
Schaltschrank der Hausinstallation.
f montieren Sie die unterputzdose, in der die Steuereinheit
f
und die Bedieneinheit montiert werden. Die
unterputzdose muss senkrecht und bündig mit dem
Innenputz sein.
f Installieren Sie das Kabel vom Schaltschrank zur
f
Steuereinheit.
Kabeltyp : Yr 4 x 0,8 mm²
3. Montage
3.1
Elektrischer Anschluss
WARNUNG Stromschlag
Anschlussarbeiten dürfen nur von einem Fachhand-
werker entsprechend dieser Anleitung durchgeführt
werden. Führen Sie alle elektrischen Anschluss- und
Installationsarbeiten entsprechend den nationalen
und regionalen Vorschriften aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fes-
ter Anschluss erlaubt. Das Gerät muss über eine
Trennstrecke von mindestens 3 mm allpolig vom
Netzanschluss getrennt werden können. Diese An-
forderung wird von Schützen, LS-Schaltern, Siche-
rungen usw. übernommen.
WARNUNG Stromschlag
Schalten Sie vor Arbeiten an der Elektroinstallation
den Stromkreis spannungsfrei. Schalten Sie die Si-
cherung in der Hausinstallation aus.
