Elektrische Installation
10
Elektrische Anschlüsse

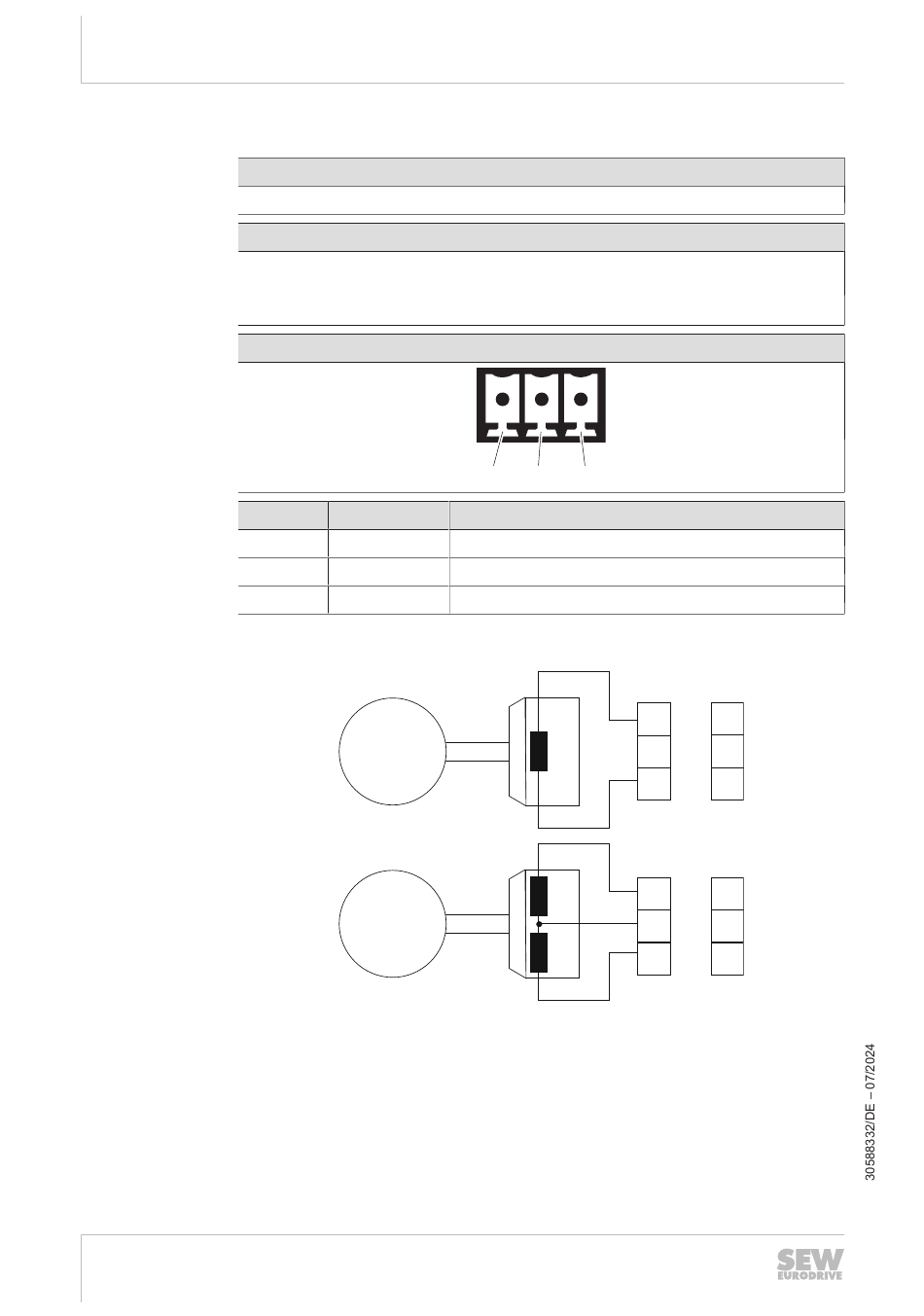

10.15.11 X21_1: Bremse 1
Schaltbild Zwei-/Dreileiterbremse
178
Produkthandbuch – Dezentraler Controller vom Typ SCM
Funktion
Bremse 1
Anschlussart
Grundplatte: Phoenix MCV 1.5/3-G-3.5
empfohlener Steckverbinder am konfektionierten Kabel:
FMC 1.5/3-ST-3.5 BK (alternativ im Lieferumfang von Zubehör SCM-Z-004)
Anschlussbild
Pin
Name
1
Brake 14
2
Brake 13
3
Brake 15
M
M
1
2
3
Funktion
Beschleunigerspule (weiß)/Ausgang 3 Achse 1
Haltespule (rot)/Ausgang 4 Achse 1
0V24-Bezugspotenzial (blau)
RD
BS
WH
TS
BU
5
13
2
1
14
15
3
13
2
14
1
15
3
34645956875
