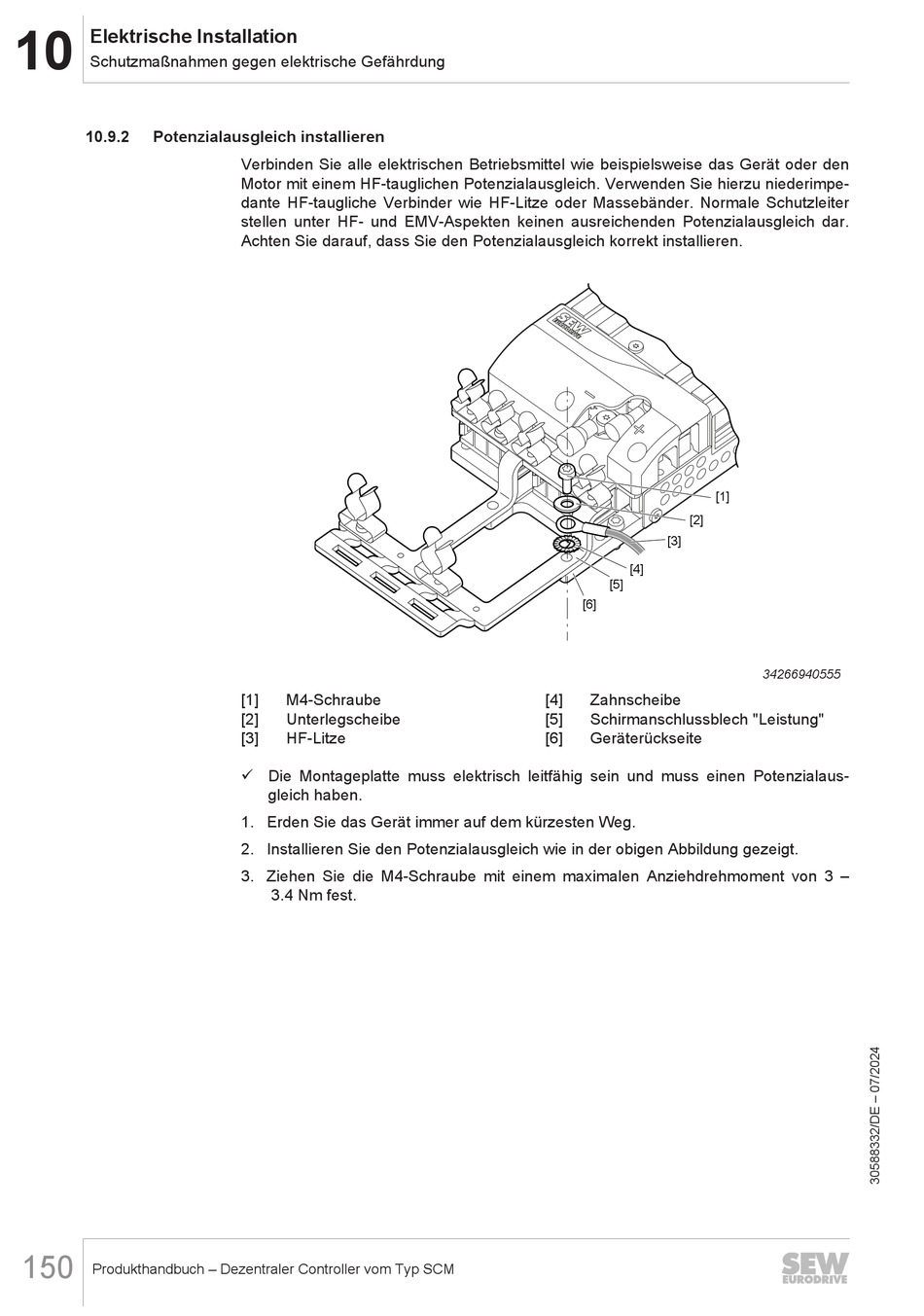

Elektrische Installation
10
Schutzmaßnahmen gegen elektrische Gefährdung
10.9.2
Potenzialausgleich installieren
150
Produkthandbuch – Dezentraler Controller vom Typ SCM
Verbinden Sie alle elektrischen Betriebsmittel wie beispielsweise das Gerät oder den
Motor mit einem HF‑tauglichen Potenzialausgleich. Verwenden Sie hierzu niederimpe-
dante HF‑taugliche Verbinder wie HF‑Litze oder Massebänder. Normale Schutzleiter
stellen unter HF- und EMV‑Aspekten keinen ausreichenden Potenzialausgleich dar.
Achten Sie darauf, dass Sie den Potenzialausgleich korrekt installieren.
[1]
M4-Schraube
[2]
Unterlegscheibe
[3]
HF-Litze
ü Die Montageplatte muss elektrisch leitfähig sein und muss einen Potenzialaus-
gleich haben.
1. Erden Sie das Gerät immer auf dem kürzesten Weg.
2. Installieren Sie den Potenzialausgleich wie in der obigen Abbildung gezeigt.
3. Ziehen Sie die M4-Schraube mit einem maximalen Anziehdrehmoment von 3  –
 3.4 Nm fest.
[1]
[2]
[3]
[4]
[5]
[6]
[4]
Zahnscheibe
[5]
Schirmanschlussblech "Leistung"
[6]
Geräterückseite
34266940555
