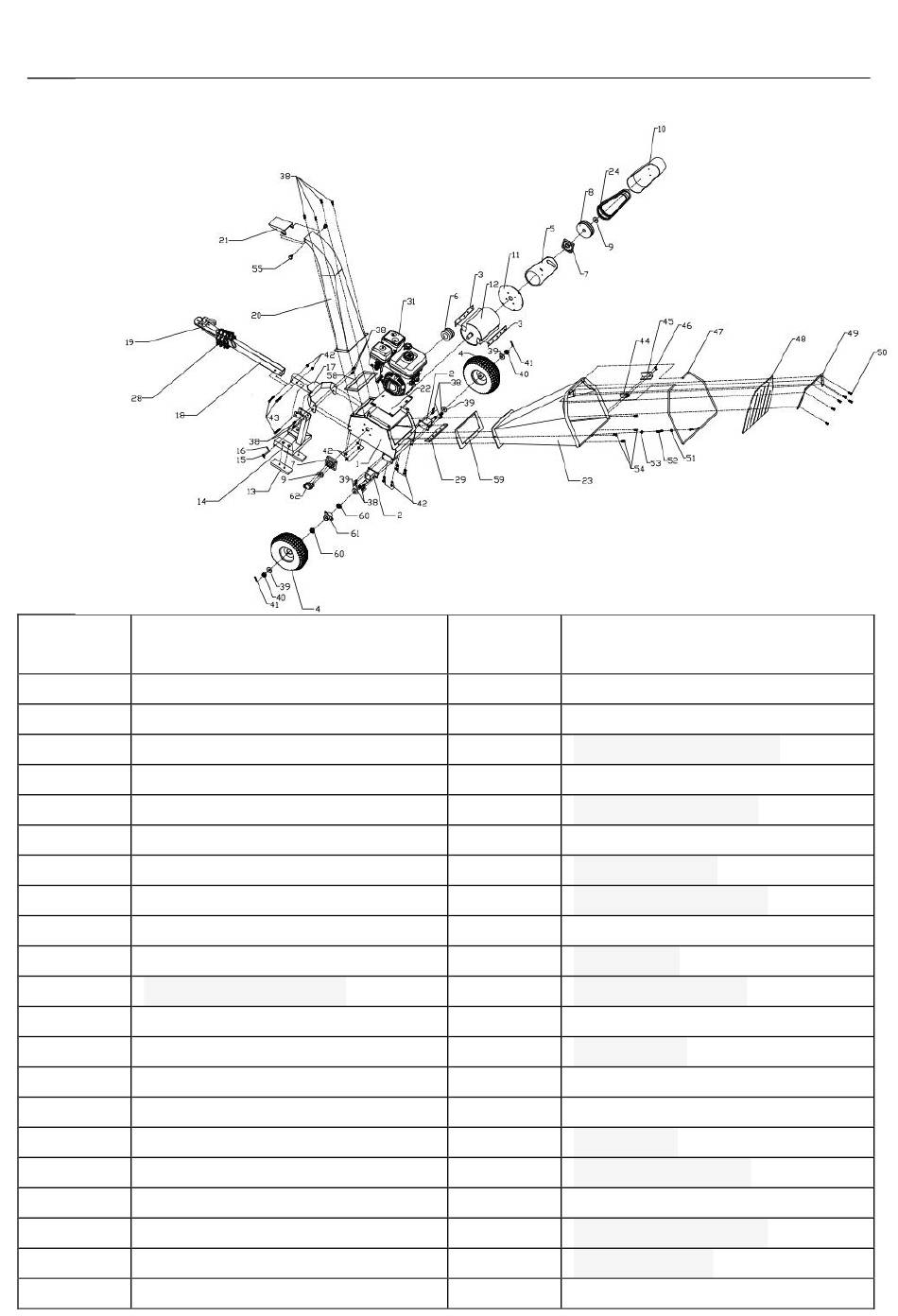

Nummer
Beskrivning
på del
1 Bas
2 Hjulaxel
3 Kniv
4 Hjul
5 Inre skyddsplatta av bälte
6 Koppling
7 Lager
8
Axel
9
42x9x5 distans
10
Bältessköld
11
Lagermonteringsram
12
Cylinder/rulle
13
Gummibricka
14
Stödfot
15
Bult
16
B-bult
17
Transporthandtagsmontering
18 Transporthandtag
19 Transporthandtagsled
20 Utloppsrör
21 Justerbar ände av
SE
Nummer
Beskrivning
på del
29 Nedre blad
31 Motor
38 M10x24 sexkantsbult
39 Ø25 bricka
40 M25 öppen mutter
41 Stift
42 M10 låsmutter
43
M10x8 sexkantsbult
44
Nödstopp
45
Brytarkåpa
46
M6x60 insexskruv
47
Byt ram
48
Skyddskåpa
49
Gummikontakt
50
M6x16 sexkantsbult
51
Ø12 bricka
52
Ø16x80x1,5 fjäder
53 M12 mutter
54 M8x12 sexkantsbult
55 Justeringsvred
58 Utloppsrännans
