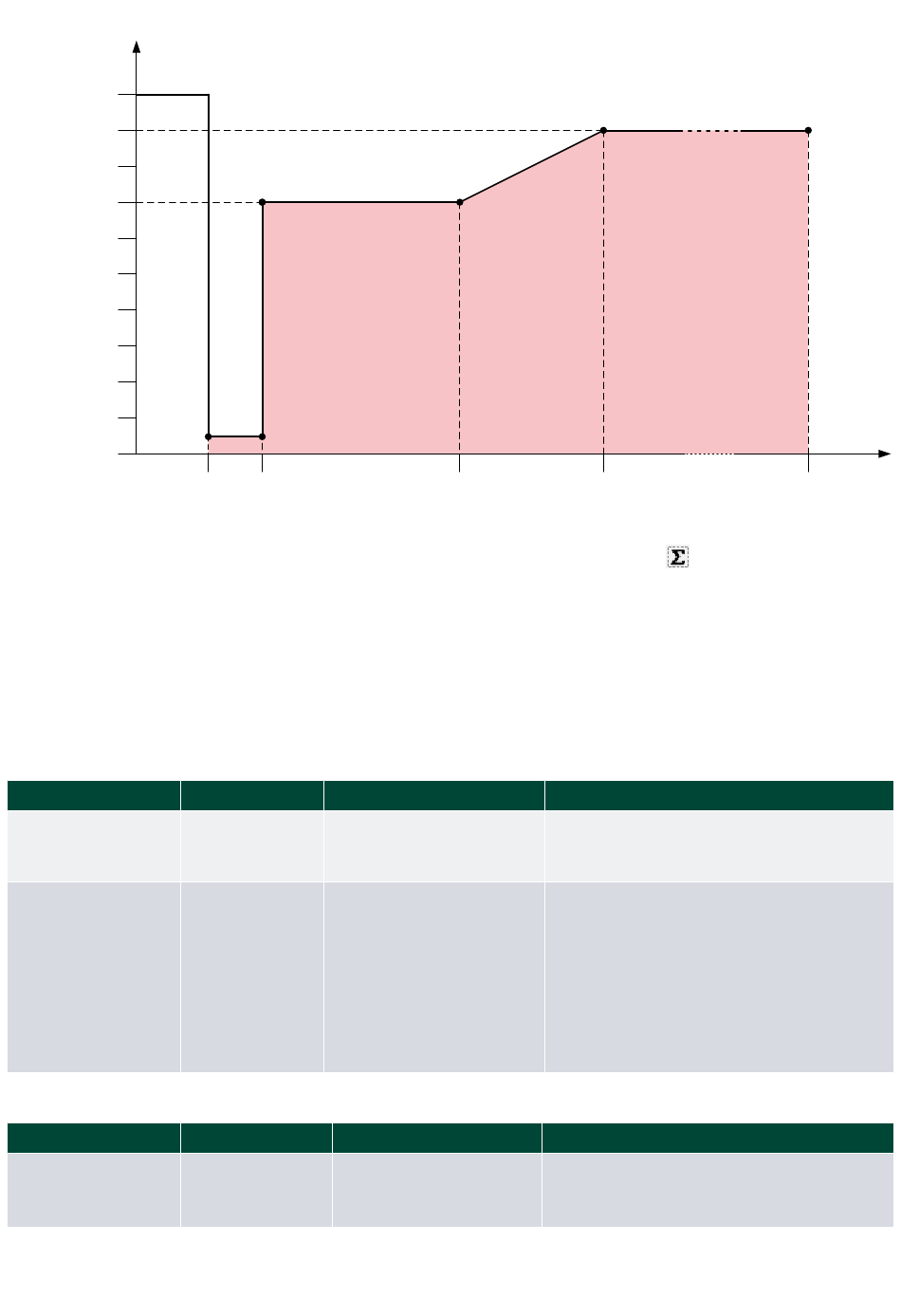

Beispiel für Schutz durch zeitabhängige Unterspannung
U/Un
[%]
U deact 100
t
U act 90
Ut(5) to (10)
t
80
70
Ut(3), Ut(4)
60
50
40
30
20
10
Ut(1), Ut(2)
0
Die Steuerung zählt LVRT-Aktivierungen. Wählen Sie in der USW das Symbol Zähler, um das
und wählen Sie dann LVRT/HVRT. Für jede Kurve wird die Anzahl der Aktivierungen und Auslösungen angezeigt.
ANMERKUNG High Voltage Ride Through (HVRT) ist in Option A1 nicht enthalten. HVRT ist nur mit Option A10 erhältlich.
2.2.1 Einstellungen des FRT-Setups
Konfigurieren Sie diese Einstellungen unter Erweiterte Schutzfunktionen, FRT-Einstellung.
Aktivierungsmodus: Anzahl der Phasen
Parameter
Aktivierungsmodus
LVRT 1-Typ auswählen
LVRT 2-Typ auswählen
Aktivierungsmodus: Symmetrisch - Asymmetrisch
Parameter
Aktivierungsmodus
Option A1 4189341236E DE
0 0.150
t(1) t(2), t(3)
Standard Bereich
Anzahl der Phasen
Anzahl der
Phasen
Symmetrisch - Asymmetrisch
Beliebige Phase-Phase
1 Phase-Phase
2 Phase-Phase
3 Phase-Phase
Beliebige Phase-
Phase
1 Phase-Null
2 Phase-Null
3 Phase-Null
Beliebige Phase-Null
Standard Bereich
Anzahl der Phasen
Auswahl
Symmetrisch -
Symmetrisch -
Asymmetrisch
Asymmetrisch
Trip Area
0.700 1.500
t(4) t(5)
Beschreibung
Anzahl der Phasen: Die FRT-Aktivierung zählt
die Anzahl der Phasen, die den Sollwert
überschreiten.
Messungen zur Überschreitung des Sollwertes
zur Aktivierung der Fault Ride Through-Kurve.
Beschreibung
Symmetrisch - Asymmetrisch: Die FRT-
Aktivierung basiert auf der Erkennung eines
Time
70.000
t(6) to (10)
Fenster Zähler zu öffnen,
