Mittelwertberechnung
Die Sammelschienenspannung wird sekündlich gemessen und alle drei Sekunden wird ein Zwischenmittelwert gebildet.
Dieser Wert wird in einen FIFO-Speicher (first in, first out) übertragen. Der Mittelwertalarm wertet diesen Speicher aus.
Der Speicher (Schiebefenster) funktioniert nach dem FIFO-Prinzip (first in first out), und die Dauer der Mittelwertbildung
wird im Menü 7486 (oder 7496) eingestellt. Dieser Timer ist ein Schiebefenster, in dem die älteste Zwischenberechnung alle
drei Sekunden überschrieben wird. Der Mittelwert des Alarms wird also alle drei Sekunden neu gebildet.

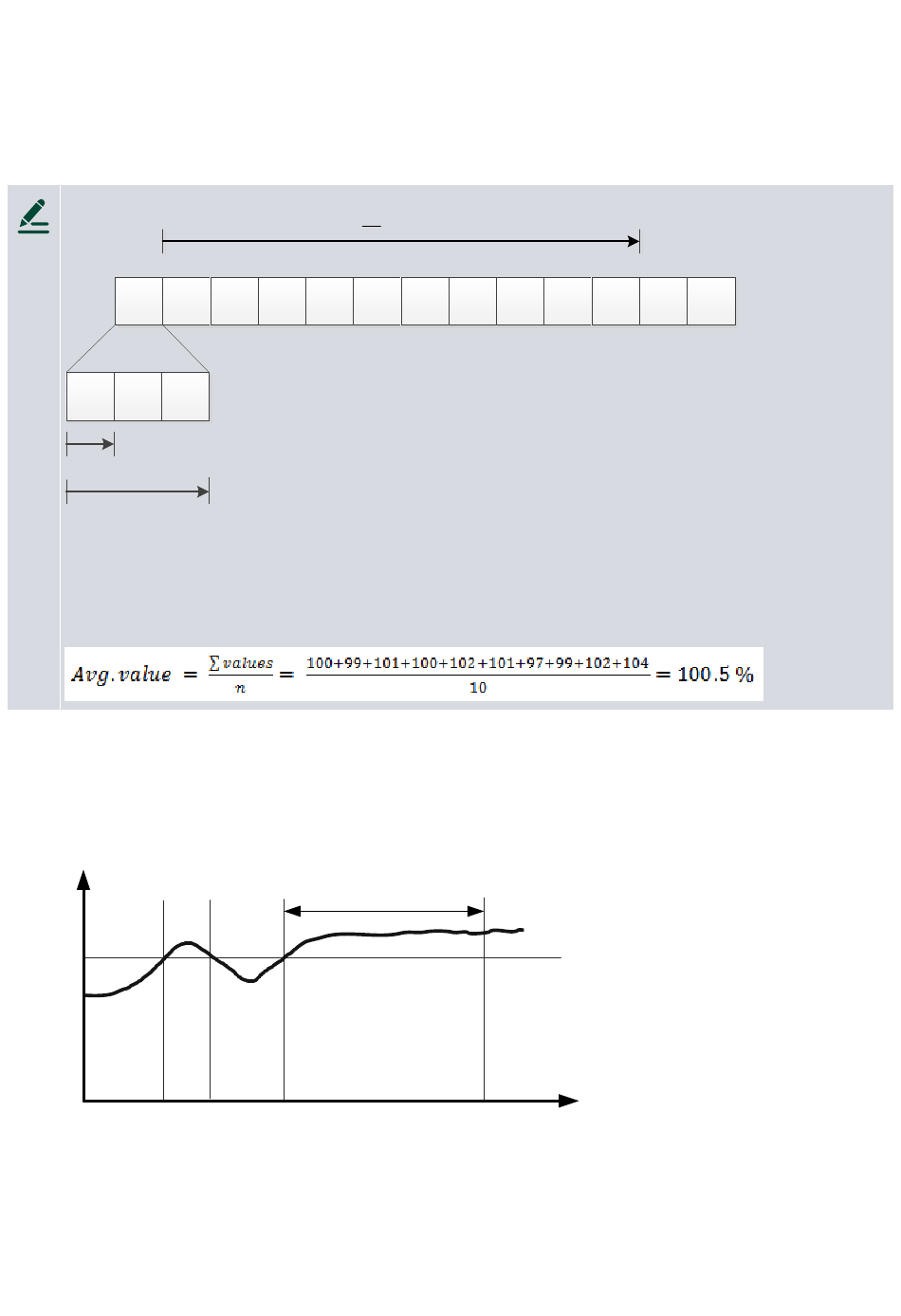

Beispiel
98 100 99 101
96 99 99
1 sec.
3 samples
Die Zahlen in der Abbildung stellen die Sammelschienenspannung als Prozentsatz der nominalen
Sammelschienenspannung dar.
Der Wert der ersten Zwischenberechnung beträgt 98% und wird in den FIFO-Speicher geschrieben. Die
Fensterbreite wurde im Menü 7486 auf 30 Sekunden eingestellt. Dies bedeutet, dass der Mittelwert des Alarms auf
10 Zwischenmittelwertberechnungen aus drei Stichproben basiert.
Berechnung des Mittelwertes aus o.a. Beispiel:
Mittelwertalarm
Der Mittelwert wird als Istwert herangezogen. Damit erfolgt die Alarmbehandlung genauso wie bei jedem anderen Alarm.
Für Avg U SS > 1: Sobald der Istwert den Sollwert in Menü 7481 erreicht, wird der Timer in Menü 7482 ausgelöst und löst
den Alarm aus, wenn der Wert höher als der Sollwert für diesen Zeitraum ist. Wenn der Wert unter den Sollwert fällt, wird
der Timer in Menü 7482 zurückgesetzt.
% of
nominal
Set point
7481
Value
Timer
start
7482
ANMERKUNG Die Änderung des Sollwerts in Menü 7486 (oder 7496) setzt den Avg U SS > 1 (oder Avg U SS > 2) Wert
zurück.
Option A1 4189341236E DE
Sliding window 30 to 900 seconds
102 101 97
100
Measurements
Timer setting
Timer Timer
reset start
99 102 104 106 108
Time
Alarm
Stack
