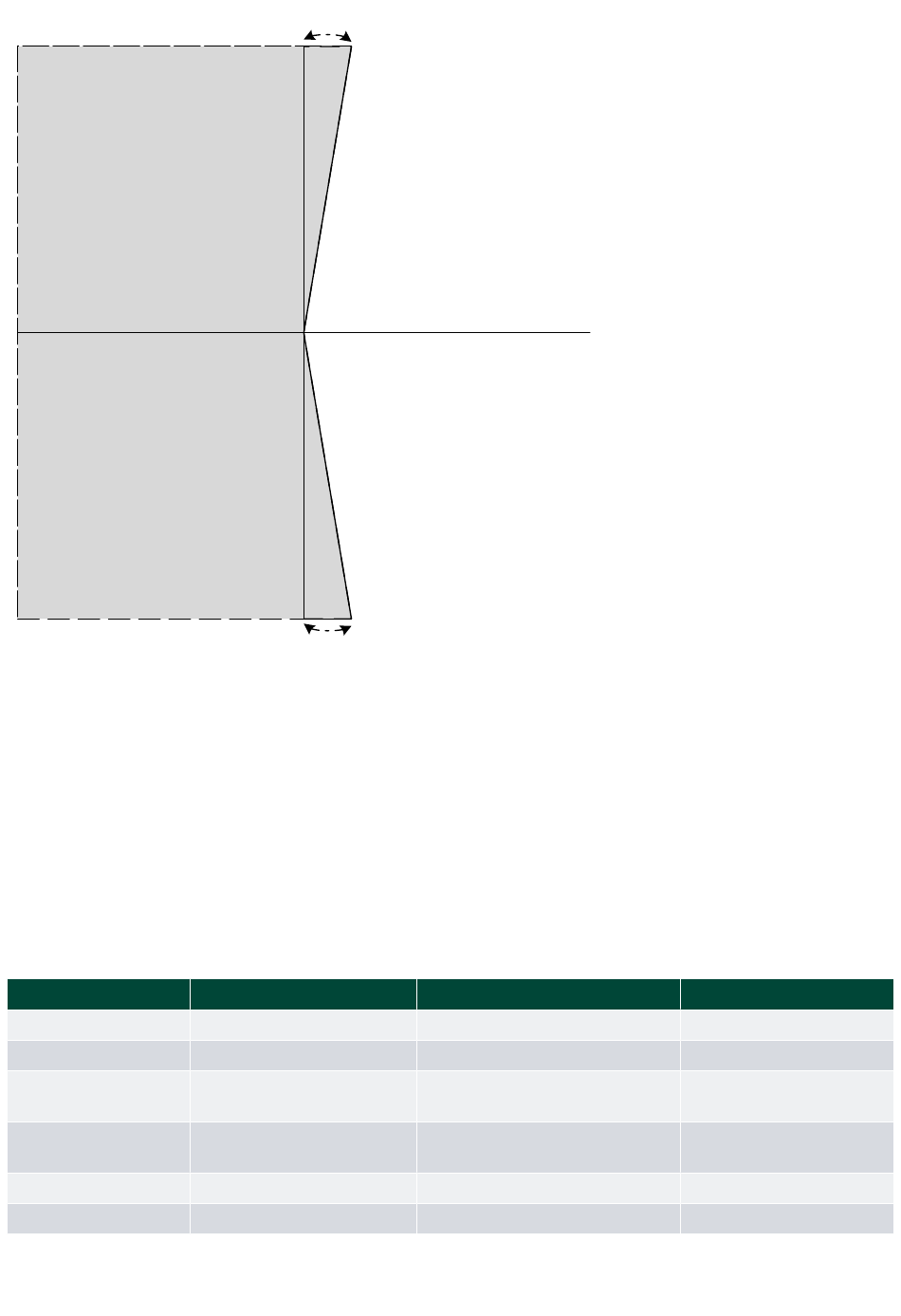

Trip area
-Q
ANMERKUNG Die Alarme in 1960 und 1970 arbeiten in der Werkseinstellung ohne Unterdrückungsfunktionen.
ANMERKUNG Positive Blindleistung (LF) bedeutet übererregter Betrieb.
2.4 Mittelwert Sammelschiene, Überspannungsschutz
Es gibt zwei Sammelschienen-Überspannungsalarme, die auf einer Durchschnittsmessung der Spannung der
Sammelschiene basieren. Diese unterscheiden sich von einem herkömmlichen Alarm mit definierter Zeit, da die
Durchschnittsspannung (für eine einstellbare Zeitspanne, Parameter 7486 oder 7496) den Sollwert (für die Zeit in Parameter
7482 oder 7492) überschreiten muss.
Die beiden Sammelschienen-Überspannungsalarme können unabhängig voneinander konfiguriert werden.
Avg U SS > 1 und Avg U SS > 2
Parameter
7481, 7491
7482, 7492
7483, 7493
7484, 7494
7485, 7495
7486, 7496
Option A1 4189341236E DE
Pf 1..0.995
P 0..6°
-P
0..6°
Pf 1..0.995
Name
Einstellung
Timer
Relay output A
Aktivieren
Fehlerklasse
AVG-Timer
Q
Bereich
100,0 bis 120,0 %
0,1 bis 3200,0 s
Nicht benutzt
Optionsabhängig
AUS
EIN
F1...F8
30 bis 900 s
Standard
110,0 %
10,0 s
Nicht belegt
AUS
Warnung (F2)
600 s
