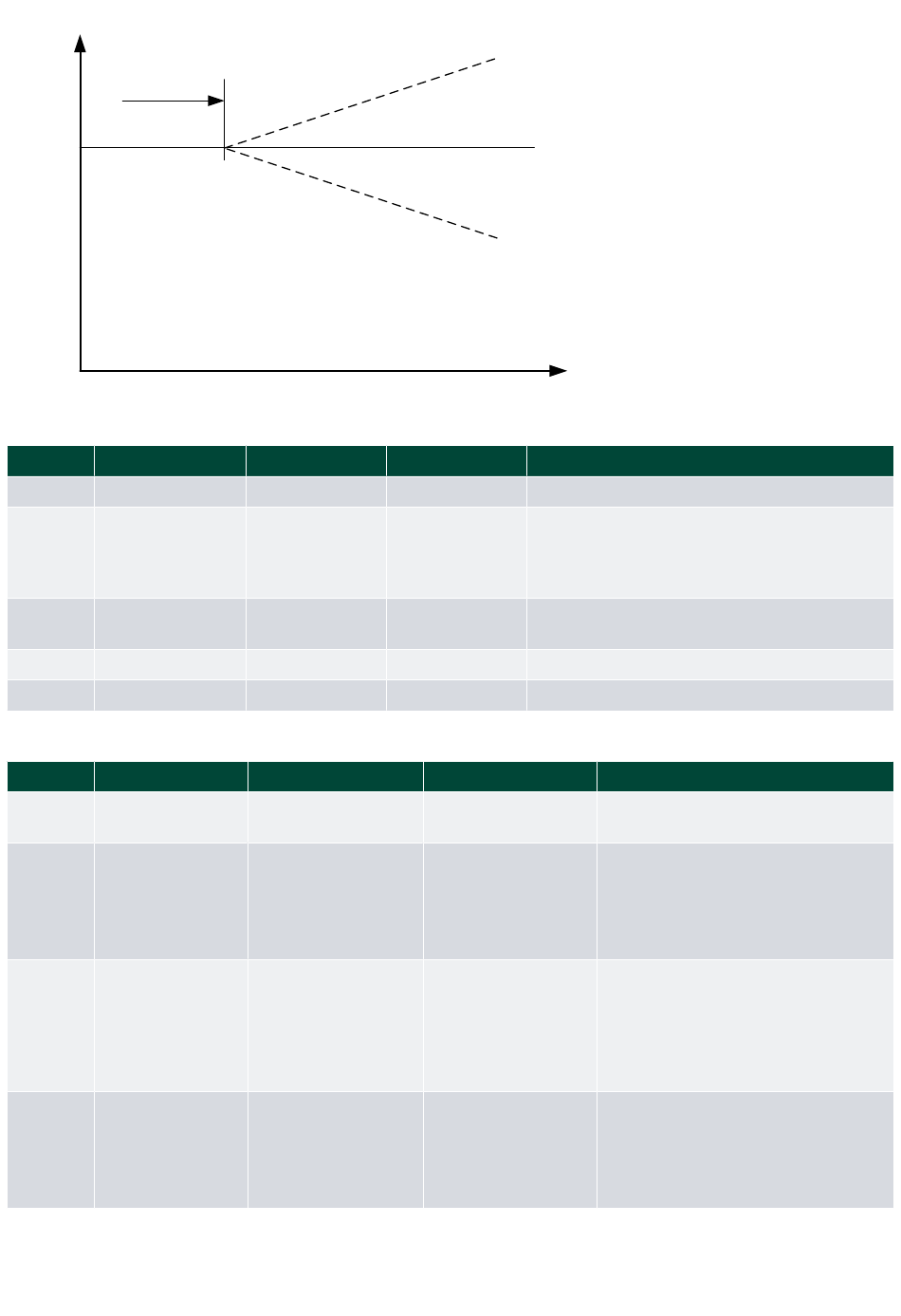

f (Hz)
Mains failure
50/60 Hz
Nur AGC-4 Mk II: df/dt (ROCOF) Konfiguration (Menü 1420)
Parameter Name
1421 Sollwert
1422 Einstellung
1423 Timer/Verzögerung 0 bis 3 s
1425 Aktivieren
1426 Fehlerklasse
Nur AGC-4: df/dt (ROCOF) Konfiguration (Parameter 1205 und Menü 1420)
Parameter Name
1205 df/dt-Typ
1421 Sollwert
1422 Einstellung
Timer/
1423
Verzögerung***
Option A1 4189341236E DE
Bereich Werkseinstellung Beschreibung
0,2 bis 10 Hz/s 5 Hz/s
3 bis 20 Perioden 6 Per.
0 s
Aus oder Ein Off
F1 bis F9 Trip NS (F6)
Bereich
df/dt-Standardfunktion
G99 df/dt*
1.5** bis 10 Hz/s
3 bis 20 Perioden
0 bis 3 s
Generator frequency after
failure
Generator frequency after
failure
Time
Der df/dt-Schutz-Sollwert.
Die Messzeit für den df/dt-Schutz. Zum Beispiel:
Bei 50 Hz muss der df/dt während 6 Perioden
den Sollwert während der letzten 120 ms
überschreiten, um den Schutz zu aktivieren.
Bei 50 Hz entspricht eine Verzögerung von 20 ms
einer Periode.
Werkseinstellung
df/dt-
Standardfunktion
5 Hz/s
6 Per.
0 s
Beschreibung
Wenn Sie die Option A10 haben, können
Sie nur G99 df/dt wählen.
Der df/dt-Schutz-Sollwert.
** Dieser Bereich liegt zwischen 1,0 und
10 Hz/s, wenn Sie die Option A10
haben.
Die Messzeit für den df/dt-Schutz. Zum
Beispiel: Bei 50 Hz muss der df/dt
während 6 Perioden den Sollwert
während der letzten 120 ms
überschreiten, um den Schutz zu
aktivieren.
*** Dieser Parameter ist nur verfügbar,
wenn Sie die Option A10 haben.
Bei 50 Hz entspricht eine Verzögerung
von 20 ms einer Periode.
