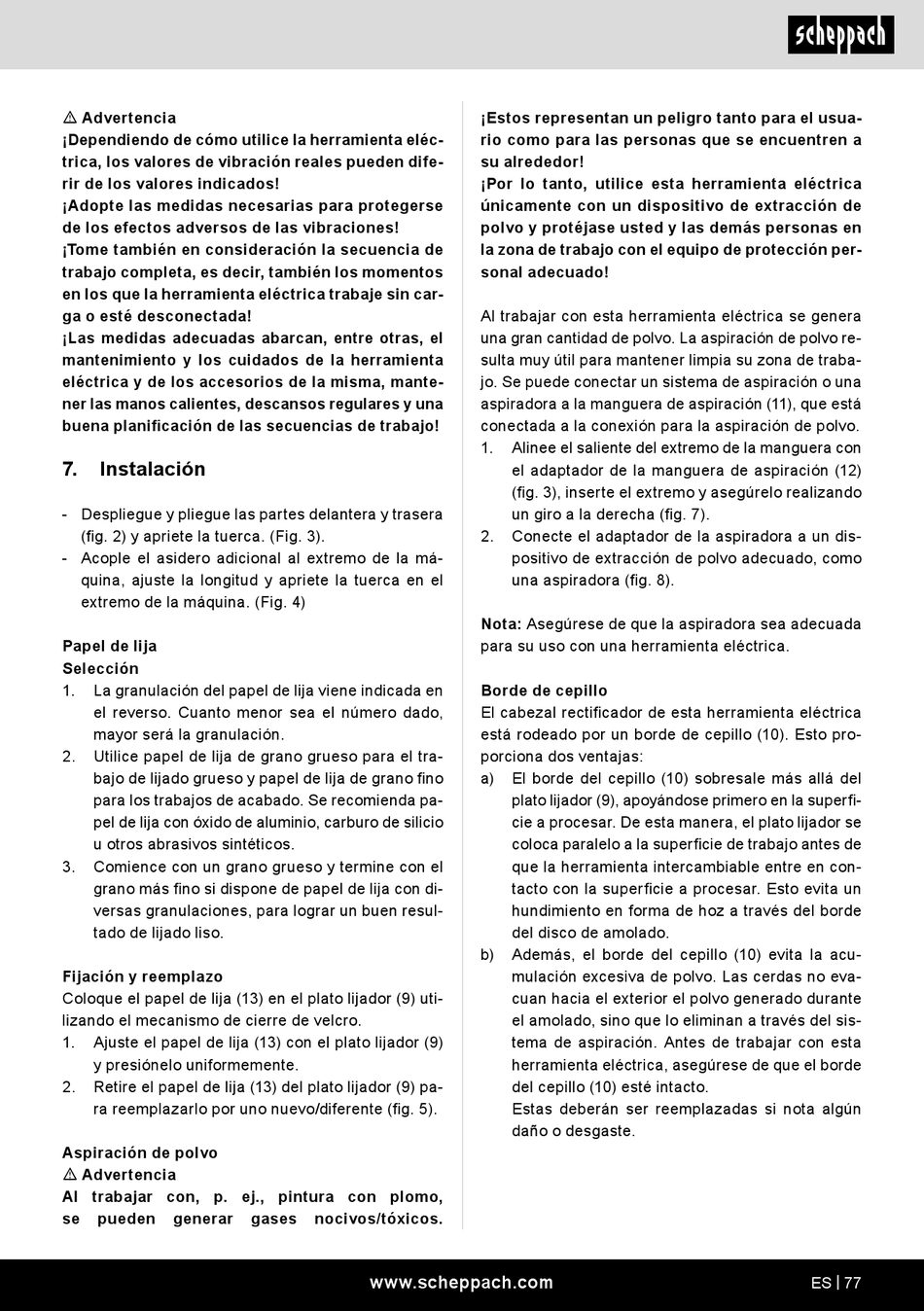

Scheppach DS920 Originalbetriebsanleitung Seite 77

m Advertencia
¡Dependiendo de cómo utilice la herramienta eléc-
trica, los valores de vibración reales pueden dife-
rir de los valores indicados!
¡Adopte las medidas necesarias para protegerse
de los efectos adversos de las vibraciones!
¡Tome también en consideración la secuencia de
trabajo completa, es decir, también los momentos
en los que la herramienta eléctrica trabaje sin car-
ga o esté desconectada!
¡Las medidas adecuadas abarcan, entre otras, el
mantenimiento y los cuidados de la herramienta
eléctrica y de los accesorios de la misma, mante-
ner las manos calientes, descansos regulares y una
buena planificación de las secuencias de trabajo!
7. Instalación
- Despliegue y pliegue las partes delantera y trasera
(fig. 2) y apriete la tuerca. (Fig. 3).
- Acople el asidero adicional al extremo de la má-
quina, ajuste la longitud y apriete la tuerca en el
extremo de la máquina. (Fig. 4)
Papel de lija
Selección
1. La granulación del papel de lija viene indicada en
el reverso. Cuanto menor sea el número dado,
mayor será la granulación.
2. Utilice papel de lija de grano grueso para el tra-
bajo de lijado grueso y papel de lija de grano fino
para los trabajos de acabado. Se recomienda pa-
pel de lija con óxido de aluminio, carburo de silicio
u otros abrasivos sintéticos.
3. Comience con un grano grueso y termine con el
grano más fino si dispone de papel de lija con di-
versas granulaciones, para lograr un buen resul-
tado de lijado liso.
Fijación y reemplazo
Coloque el papel de lija (13) en el plato lijador (9) uti-
lizando el mecanismo de cierre de velcro.
1. Ajuste el papel de lija (13) con el plato lijador (9)
y presiónelo uniformemente.
2. Retire el papel de lija (13) del plato lijador (9) pa-
ra reemplazarlo por uno nuevo/diferente (fig. 5).
Aspiración de polvo
m Advertencia
Al trabajar con, p. ej., pintura con plomo,
se pueden generar gases nocivos/tóxicos.
www.scheppach.com
¡Estos representan un peligro tanto para el usua-
rio como para las personas que se encuentren a
su alrededor!
¡Por lo tanto, utilice esta herramienta eléctrica
únicamente con un dispositivo de extracción de
polvo y protéjase usted y las demás personas en
la zona de trabajo con el equipo de protección per-
sonal adecuado!
Al trabajar con esta herramienta eléctrica se genera
una gran cantidad de polvo. La aspiración de polvo re-
sulta muy útil para mantener limpia su zona de traba-
jo. Se puede conectar un sistema de aspiración o una
aspiradora a la manguera de aspiración (11), que está
conectada a la conexión para la aspiración de polvo.
1. Alinee el saliente del extremo de la manguera con
el adaptador de la manguera de aspiración (12)
(fig. 3), inserte el extremo y asegúrelo realizando
un giro a la derecha (fig. 7).
2. Conecte el adaptador de la aspiradora a un dis-
positivo de extracción de polvo adecuado, como
una aspiradora (fig. 8).
Nota: Asegúrese de que la aspiradora sea adecuada
para su uso con una herramienta eléctrica.
Borde de cepillo
El cabezal rectificador de esta herramienta eléctrica
está rodeado por un borde de cepillo (10). Esto pro-
porciona dos ventajas:
a) El borde del cepillo (10) sobresale más allá del
plato lijador (9), apoyándose primero en la superfi-
cie a procesar. De esta manera, el plato lijador se
coloca paralelo a la superficie de trabajo antes de
que la herramienta intercambiable entre en con-
tacto con la superficie a procesar. Esto evita un
hundimiento en forma de hoz a través del borde
del disco de amolado.
b) Además, el borde del cepillo (10) evita la acu-
mulación excesiva de polvo. Las cerdas no eva-
cuan hacia el exterior el polvo generado durante
el amolado, sino que lo eliminan a través del sis-
tema de aspiración. Antes de trabajar con esta
herramienta eléctrica, asegúrese de que el borde
del cepillo (10) esté intacto.
Estas deberán ser reemplazadas si nota algún
daño o desgaste.
ES | 77
