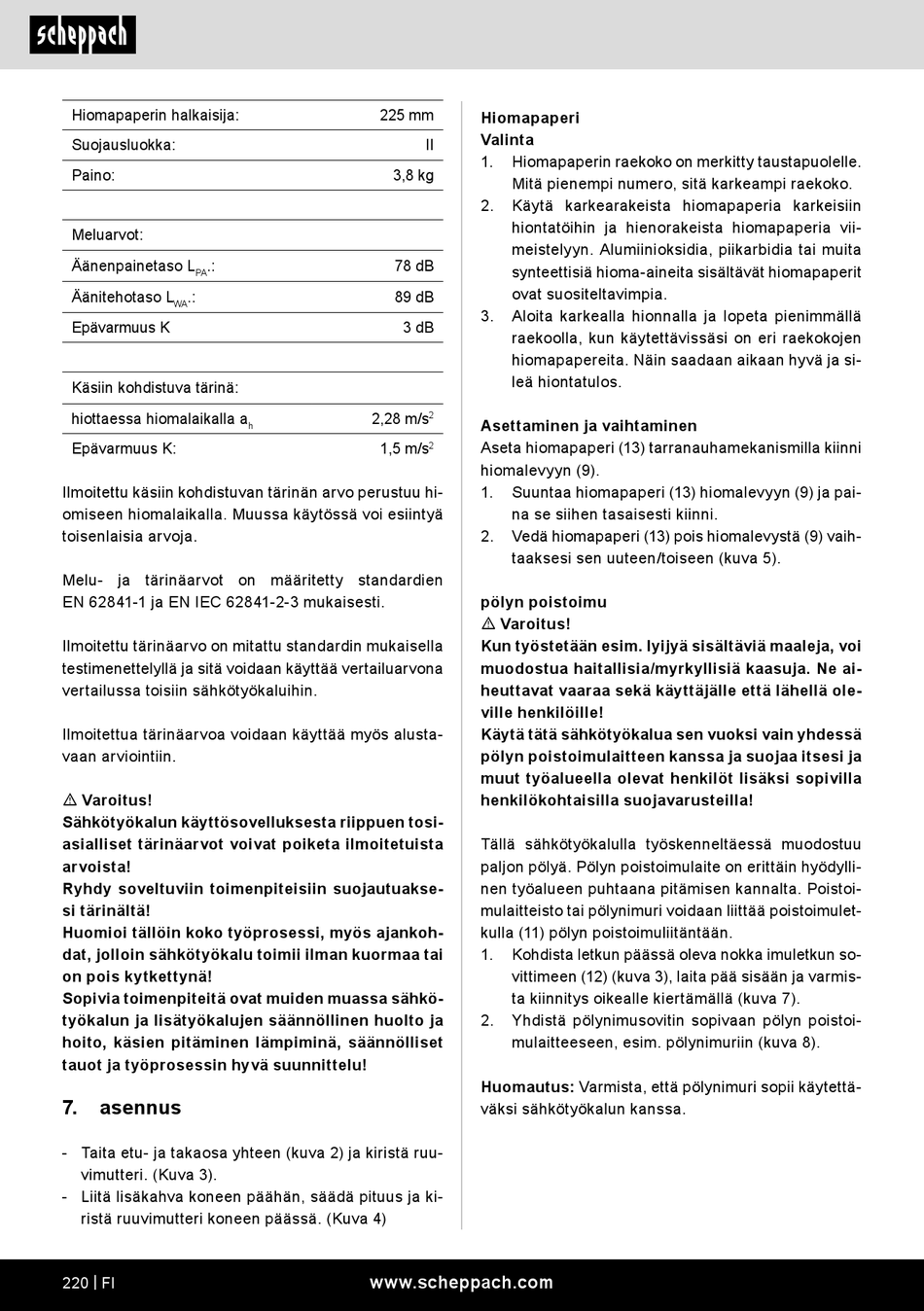

Scheppach DS920 Originalbetriebsanleitung Seite 220

Hiomapaperin halkaisija:
Suojausluokka:
Paino:
Meluarvot:
Äänenpainetaso L .:
PA
Äänitehotaso L .:
WA
Epävarmuus K
Käsiin kohdistuva tärinä:
hiottaessa hiomalaikalla a
Epävarmuus K:
Ilmoitettu käsiin kohdistuvan tärinän arvo perustuu hi-
omiseen hiomalaikalla. Muussa käytössä voi esiintyä
toisenlaisia arvoja.
Melu- ja tärinäarvot on määritetty standardien
EN 62841-1 ja EN IEC 62841-2-3 mukaisesti.
Ilmoitettu tärinäarvo on mitattu standardin mukaisella
testimenettelyllä ja sitä voidaan käyttää vertailuarvona
vertailussa toisiin sähkötyökaluihin.
Ilmoitettua tärinäarvoa voidaan käyttää myös alusta-
vaan arviointiin.
m Varoitus!
Sähkötyökalun käyttösovelluksesta riippuen tosi-
asialliset tärinäarvot voivat poiketa ilmoitetuista
arvoista!
Ryhdy soveltuviin toimenpiteisiin suojautuakse-
si tärinältä!
Huomioi tällöin koko työprosessi, myös ajankoh-
dat, jolloin sähkötyökalu toimii ilman kuormaa tai
on pois kytkettynä!
Sopivia toimenpiteitä ovat muiden muassa sähkö-
työkalun ja lisätyökalujen säännöllinen huolto ja
hoito, käsien pitäminen lämpiminä, säännölliset
tauot ja työprosessin hyvä suunnittelu!
7. asennus
- Taita etu- ja takaosa yhteen (kuva 2) ja kiristä ruu-
vimutteri. (Kuva 3).
- Liitä lisäkahva koneen päähän, säädä pituus ja ki-
ristä ruuvimutteri koneen päässä. (Kuva 4)
220 | FI
225 mm
3,8 kg
78 dB
89 dB
3 dB
2,28 m/s
h
1,5 m/s
www.scheppach.com
Hiomapaperi
Valinta
II
1. Hiomapaperin raekoko on merkitty taustapuolelle.
Mitä pienempi numero, sitä karkeampi raekoko.
2. Käytä karkearakeista hiomapaperia karkeisiin
hiontatöihin ja hienorakeista hiomapaperia vii-
meistelyyn. Alumiinioksidia, piikarbidia tai muita
synteettisiä hioma-aineita sisältävät hiomapaperit
ovat suositeltavimpia.
3. Aloita karkealla hionnalla ja lopeta pienimmällä
raekoolla, kun käytettävissäsi on eri raekokojen
hiomapapereita. Näin saadaan aikaan hyvä ja si-
leä hiontatulos.
2
Asettaminen ja vaihtaminen
Aseta hiomapaperi (13) tarranauhamekanismilla kiinni
2
hiomalevyyn (9).
1. Suuntaa hiomapaperi (13) hiomalevyyn (9) ja pai-
na se siihen tasaisesti kiinni.
2. Vedä hiomapaperi (13) pois hiomalevystä (9) vaih-
taaksesi sen uuteen/toiseen (kuva 5).
pölyn poistoimu
m Varoitus!
Kun työstetään esim. lyijyä sisältäviä maaleja, voi
muodostua haitallisia/myrkyllisiä kaasuja. Ne ai-
heuttavat vaaraa sekä käyttäjälle että lähellä ole-
ville henkilöille!
Käytä tätä sähkötyökalua sen vuoksi vain yhdessä
pölyn poistoimulaitteen kanssa ja suojaa itsesi ja
muut työalueella olevat henkilöt lisäksi sopivilla
henkilökohtaisilla suojavarusteilla!
Tällä sähkötyökalulla työskenneltäessä muodostuu
paljon pölyä. Pölyn poistoimulaite on erittäin hyödylli-
nen työalueen puhtaana pitämisen kannalta. Poistoi-
mulaitteisto tai pölynimuri voidaan liittää poistoimulet-
kulla (11) pölyn poistoimuliitäntään.
1. Kohdista letkun päässä oleva nokka imuletkun so-
vittimeen (12) (kuva 3), laita pää sisään ja varmis-
ta kiinnitys oikealle kiertämällä (kuva 7).
2. Yhdistä pölynimusovitin sopivaan pölyn poistoi-
mulaitteeseen, esim. pölynimuriin (kuva 8).
Huomautus: Varmista, että pölynimuri sopii käytettä-
väksi sähkötyökalun kanssa.
