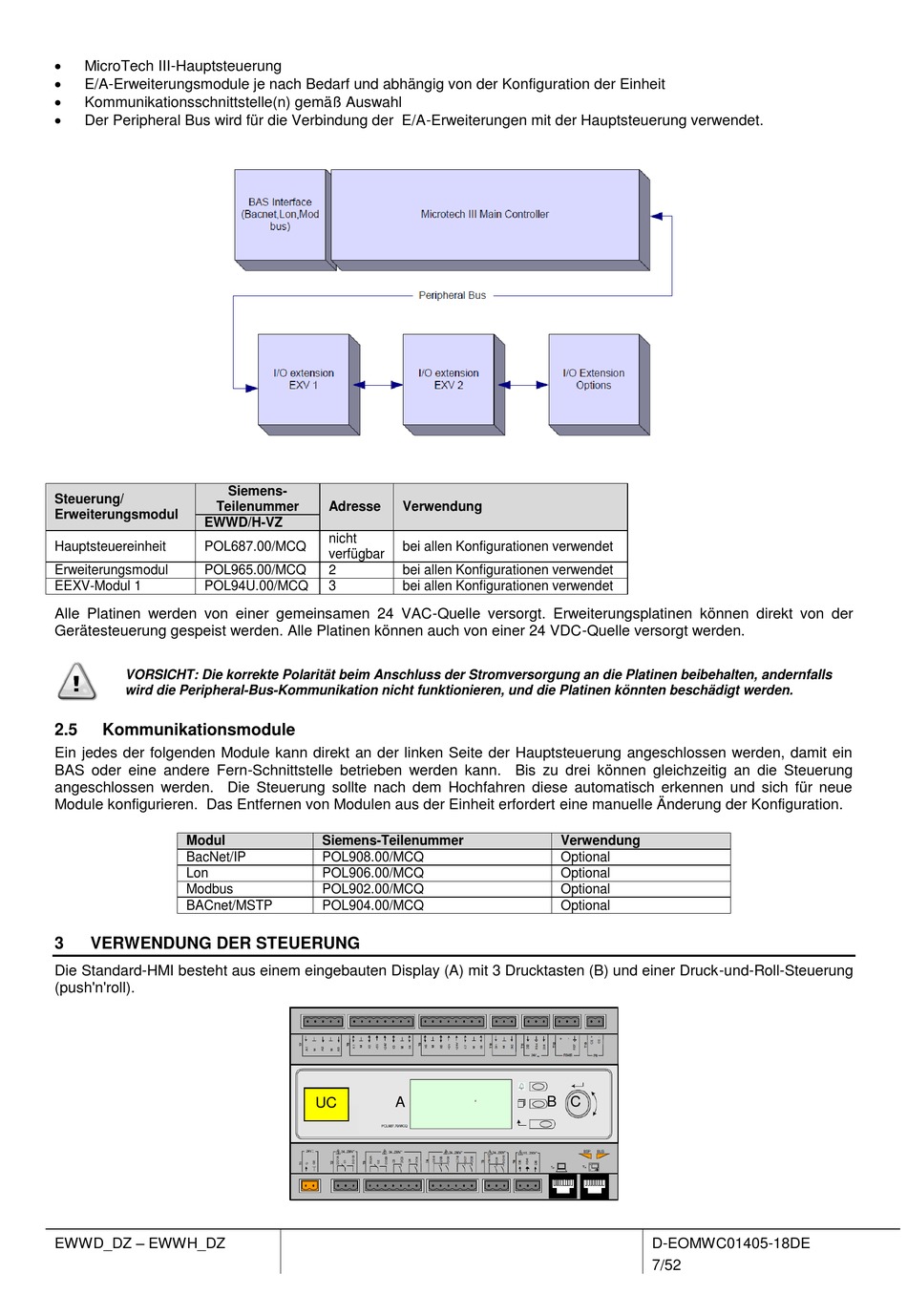

MicroTech III-Hauptsteuerung
E/A-Erweiterungsmodule je nach Bedarf und abhängig von der Konfiguration der Einheit
Kommunikationsschnittstelle(n) gemäß Auswahl
Der Peripheral Bus wird für die Verbindung der E/A-Erweiterungen mit der Hauptsteuerung verwendet.
Steuerung/
Teilenummer
Erweiterungsmodul
EWWD/H-VZ
Hauptsteuereinheit
POL687.00/MCQ
Erweiterungsmodul
POL965.00/MCQ
EEXV-Modul 1
POL94U.00/MCQ
Alle Platinen werden von einer gemeinsamen 24 VAC-Quelle versorgt. Erweiterungsplatinen können direkt von der
Gerätesteuerung gespeist werden. Alle Platinen können auch von einer 24 VDC-Quelle versorgt werden.
VORSICHT: Die korrekte Polarität beim Anschluss der Stromversorgung an die Platinen beibehalten, andernfalls
wird die Peripheral-Bus-Kommunikation nicht funktionieren, und die Platinen könnten beschädigt werden.
2.5
Kommunikationsmodule
Ein jedes der folgenden Module kann direkt an der linken Seite der Hauptsteuerung angeschlossen werden, damit ein
BAS oder eine andere Fern-Schnittstelle betrieben werden kann. Bis zu drei können gleichzeitig an die Steuerung
angeschlossen werden. Die Steuerung sollte nach dem Hochfahren diese automatisch erkennen und sich für neue
Module konfigurieren. Das Entfernen von Modulen aus der Einheit erfordert eine manuelle Änderung der Konfiguration.
Modul
BacNet/IP
Lon
Modbus
BACnet/MSTP
3
VERWENDUNG DER STEUERUNG
Die Standard-HMI besteht aus einem eingebauten Display (A) mit 3 Drucktasten (B) und einer Druck-und-Roll-Steuerung
(push'n'roll).
EWWD_DZ – EWWH_DZ
Siemens-
Adresse
nicht
verfügbar
2
3
Siemens-Teilenummer
POL908.00/MCQ
POL906.00/MCQ
POL902.00/MCQ
POL904.00/MCQ
A
UC
Verwendung
bei allen Konfigurationen verwendet
bei allen Konfigurationen verwendet
bei allen Konfigurationen verwendet
Verwendung
Optional
Optional
Optional
Optional
A
B C
D-EOMWC01405-18DE
7/52
