Bauanleitung Roboterbausatz Nibo2

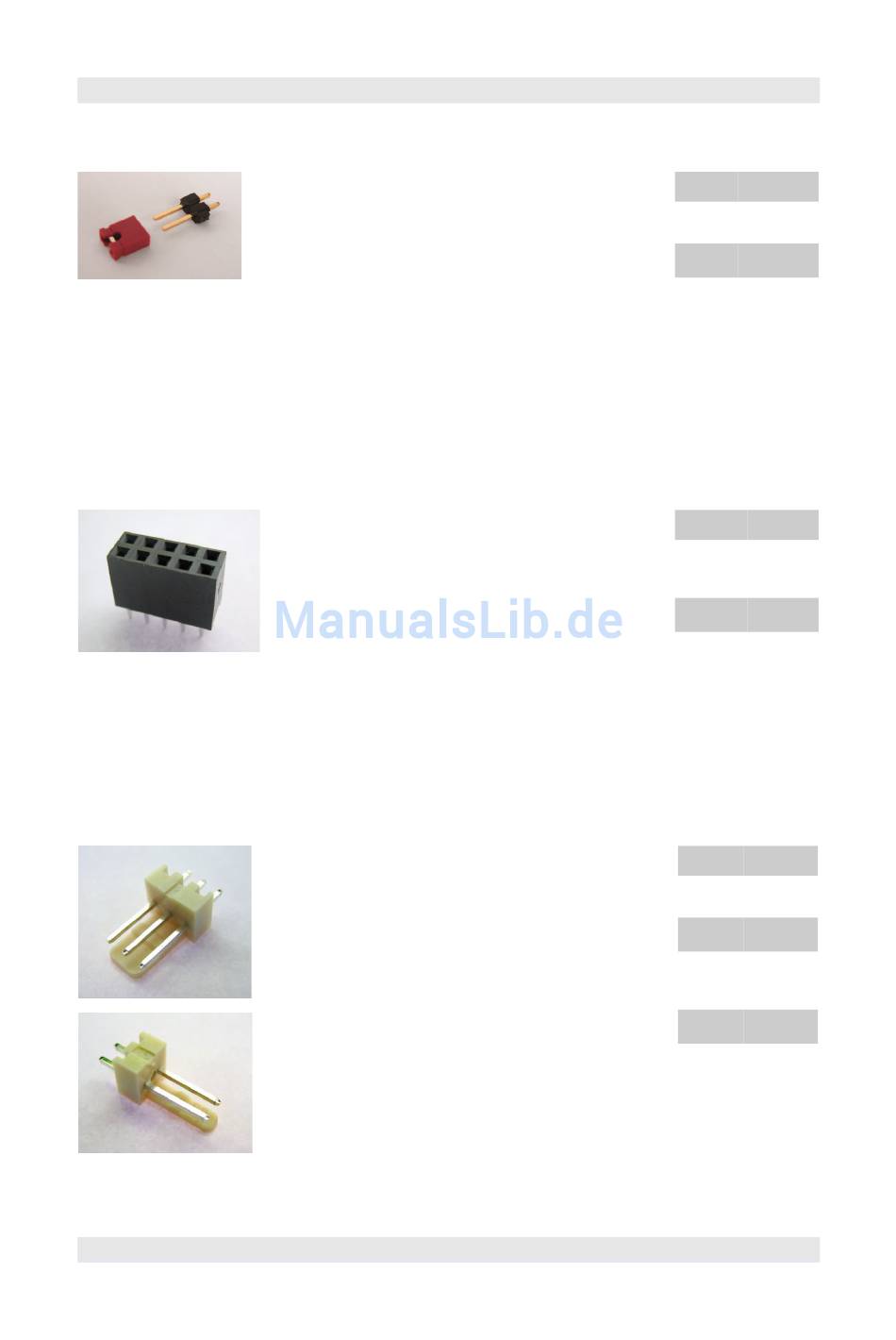

2.5.9 Jumper

achten, damit der Kunststoff nicht schmilzt.
JP1 kann für beliebige Funktionen verwendet werden. JP2 ist der „Motor-
Jumper". Ist JP2 nicht gesteckt, so sind die Motoren hardwareseitig
deaktiviert.
2.5.10

Pfostenbuchsen

2.5.11

Stecker

http://nibo.nicai-systems.de
Die beiden Jumperstecker JP1 und
JP2 lassen sich am besten mit
bestückten Jumpern auflöten, da sich
dann die Pins nicht verbiegen. Dabei
sollte man aber auf eine kurze Lötzeit
Bei den beiden 10-poligen
Pfostenbuchsen SV1 und SV2 muss
nicht auf die Polarität geachtet
werden.
Sie sollten jedoch sorgfältig
ausgerichtet werden, da an ihnen
später die Odometriesensorplatinen befestigt werden!
Der 3-polige Stecker für die
Stromversorgung X7 und die beiden
2-poligen Batteriepackstecker X1 und
X2 müssen unter Beachtung der
korrekten Orientierung eingelötet
werden. Die Nase der Stecker ist auf
dem Bestückungsaufdruck erkennbar.
Bei allen Steckern zeigt die Nase in
Richtung Platinenmitte.
24.10.2011
Typ Bauteil
Jumper JP1
JP2
Typ Bauteil
Pfosten- SV1
buchse SV2
(10-polig)
Typ Bauteil
Strom- X7
stecker
Batterie- X1
pack- X2
stecker
25
