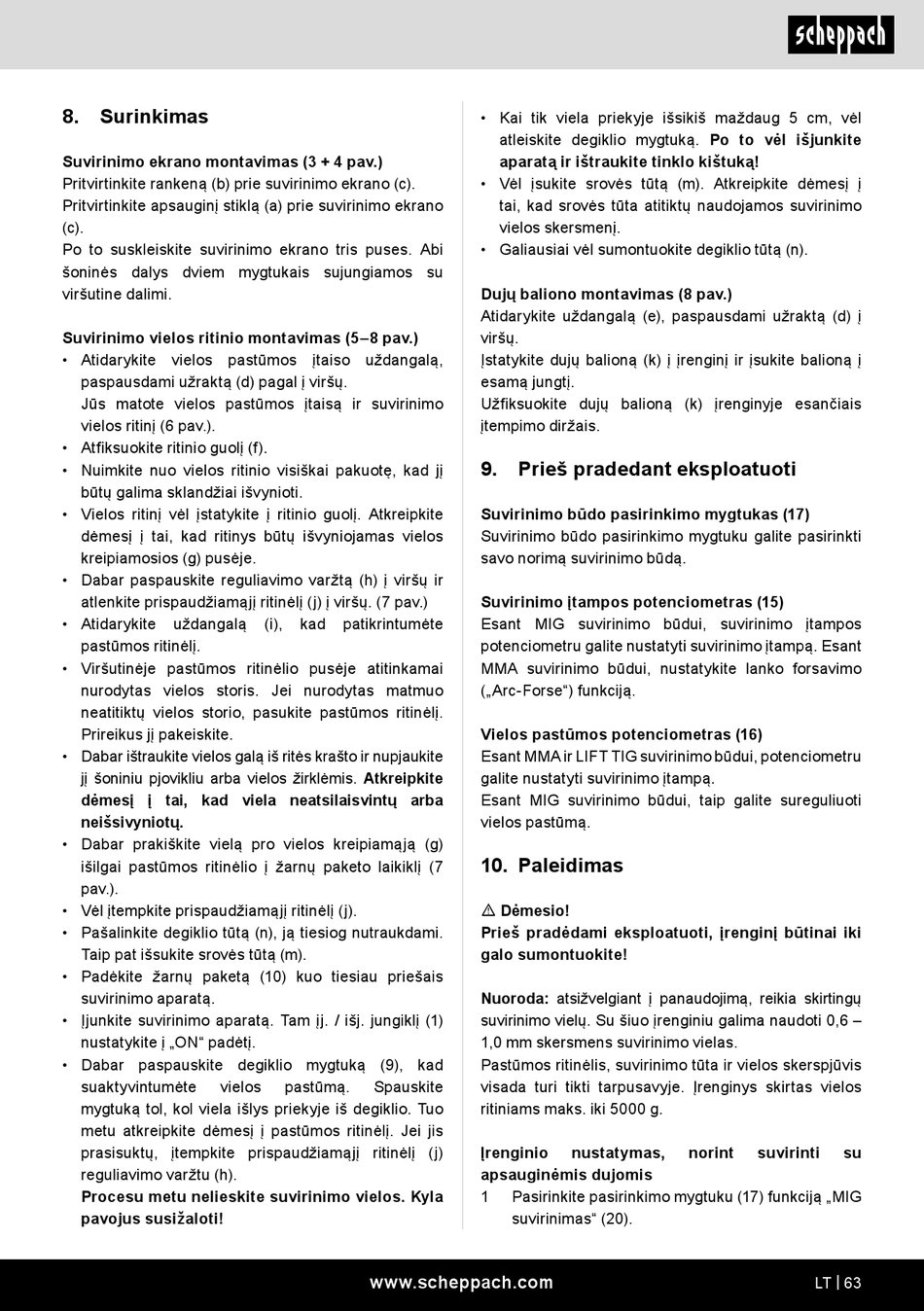

8. Surinkimas
Suvirinimo ekrano montavimas (3 + 4 pav.)
Pritvirtinkite rankeną (b) prie suvirinimo ekrano (c).
Pritvirtinkite apsauginį stiklą (a) prie suvirinimo ekrano
(c).
Po to suskleiskite suvirinimo ekrano tris puses. Abi
šoninės dalys dviem mygtukais sujungiamos su
viršutine dalimi.
Suvirinimo vielos ritinio montavimas (5–8 pav.)
• Atidarykite vielos pastūmos įtaiso uždangalą,
paspausdami užraktą (d) pagal į viršų.
Jūs matote vielos pastūmos įtaisą ir suvirinimo
vielos ritinį (6 pav.).
• Atfiksuokite ritinio guolį (f).
• Nuimkite nuo vielos ritinio visiškai pakuotę, kad jį
būtų galima sklandžiai išvynioti.
• Vielos ritinį vėl įstatykite į ritinio guolį. Atkreipkite
dėmesį į tai, kad ritinys būtų išvyniojamas vielos
kreipiamosios (g) pusėje.
• Dabar paspauskite reguliavimo varžtą (h) į viršų ir
atlenkite prispaudžiamąjį ritinėlį (j) į viršų. (7 pav.)
• Atidarykite
uždangalą
pastūmos ritinėlį.
• Viršutinėje pastūmos ritinėlio pusėje atitinkamai
nurodytas vielos storis. Jei nurodytas matmuo
neatitiktų vielos storio, pasukite pastūmos ritinėlį.
Prireikus jį pakeiskite.
• Dabar ištraukite vielos galą iš ritės krašto ir nupjaukite
jį šoniniu pjovikliu arba vielos žirklėmis. Atkreipkite
dėmesį į tai, kad viela neatsilaisvintų arba
neišsivyniotų.
• Dabar prakiškite vielą pro vielos kreipiamąją (g)
išilgai pastūmos ritinėlio į žarnų paketo laikiklį (7
pav.).
• Vėl įtempkite prispaudžiamąjį ritinėlį (j).
• Pašalinkite degiklio tūtą (n), ją tiesiog nutraukdami.
Taip pat išsukite srovės tūtą (m).
• Padėkite žarnų paketą (10) kuo tiesiau priešais
suvirinimo aparatą.
• Įjunkite suvirinimo aparatą. Tam įj. / išj. jungiklį (1)
nustatykite į „ON" padėtį.
• Dabar paspauskite degiklio mygtuką (9), kad
suaktyvintumėte
vielos
mygtuką tol, kol viela išlys priekyje iš degiklio. Tuo
metu atkreipkite dėmesį į pastūmos ritinėlį. Jei jis
prasisuktų, įtempkite prispaudžiamąjį ritinėlį (j)
reguliavimo varžtu (h).
Procesu metu nelieskite suvirinimo vielos. Kyla
pavojus susižaloti!
(i),
kad
patikrintumėte
pastūmą.
Spauskite
www.scheppach.com
• Kai tik viela priekyje išsikiš maždaug 5 cm, vėl
atleiskite degiklio mygtuką. Po to vėl išjunkite
aparatą ir ištraukite tinklo kištuką!
• Vėl įsukite srovės tūtą (m). Atkreipkite dėmesį į
tai, kad srovės tūta atitiktų naudojamos suvirinimo
vielos skersmenį.
• Galiausiai vėl sumontuokite degiklio tūtą (n).
Dujų baliono montavimas (8 pav.)
Atidarykite uždangalą (e), paspausdami užraktą (d) į
viršų.
Įstatykite dujų balioną (k) į įrenginį ir įsukite balioną į
esamą jungtį.
Užfiksuokite dujų balioną (k) įrenginyje esančiais
įtempimo diržais.
9.
Prieš pradedant eksploatuoti
Suvirinimo būdo pasirinkimo mygtukas (17)
Suvirinimo būdo pasirinkimo mygtuku galite pasirinkti
savo norimą suvirinimo būdą.
Suvirinimo įtampos potenciometras (15)
Esant MIG suvirinimo būdui, suvirinimo įtampos
potenciometru galite nustatyti suvirinimo įtampą. Esant
MMA suvirinimo būdui, nustatykite lanko forsavimo
(„Arc-Forse") funkciją.
Vielos pastūmos potenciometras (16)
Esant MMA ir LIFT TIG suvirinimo būdui, potenciometru
galite nustatyti suvirinimo įtampą.
Esant MIG suvirinimo būdui, taip galite sureguliuoti
vielos pastūmą.
10. Paleidimas
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Nuoroda: atsižvelgiant į panaudojimą, reikia skirtingų
suvirinimo vielų. Su šiuo įrenginiu galima naudoti 0,6 –
1,0 mm skersmens suvirinimo vielas.
Pastūmos ritinėlis, suvirinimo tūta ir vielos skerspjūvis
visada turi tikti tarpusavyje. Įrenginys skirtas vielos
ritiniams maks. iki 5000 g.
Įrenginio
nustatymas,
apsauginėmis dujomis
1
Pasirinkite pasirinkimo mygtuku (17) funkciją „MIG
suvirinimas" (20).
norint
suvirinti
su
LT | 63
