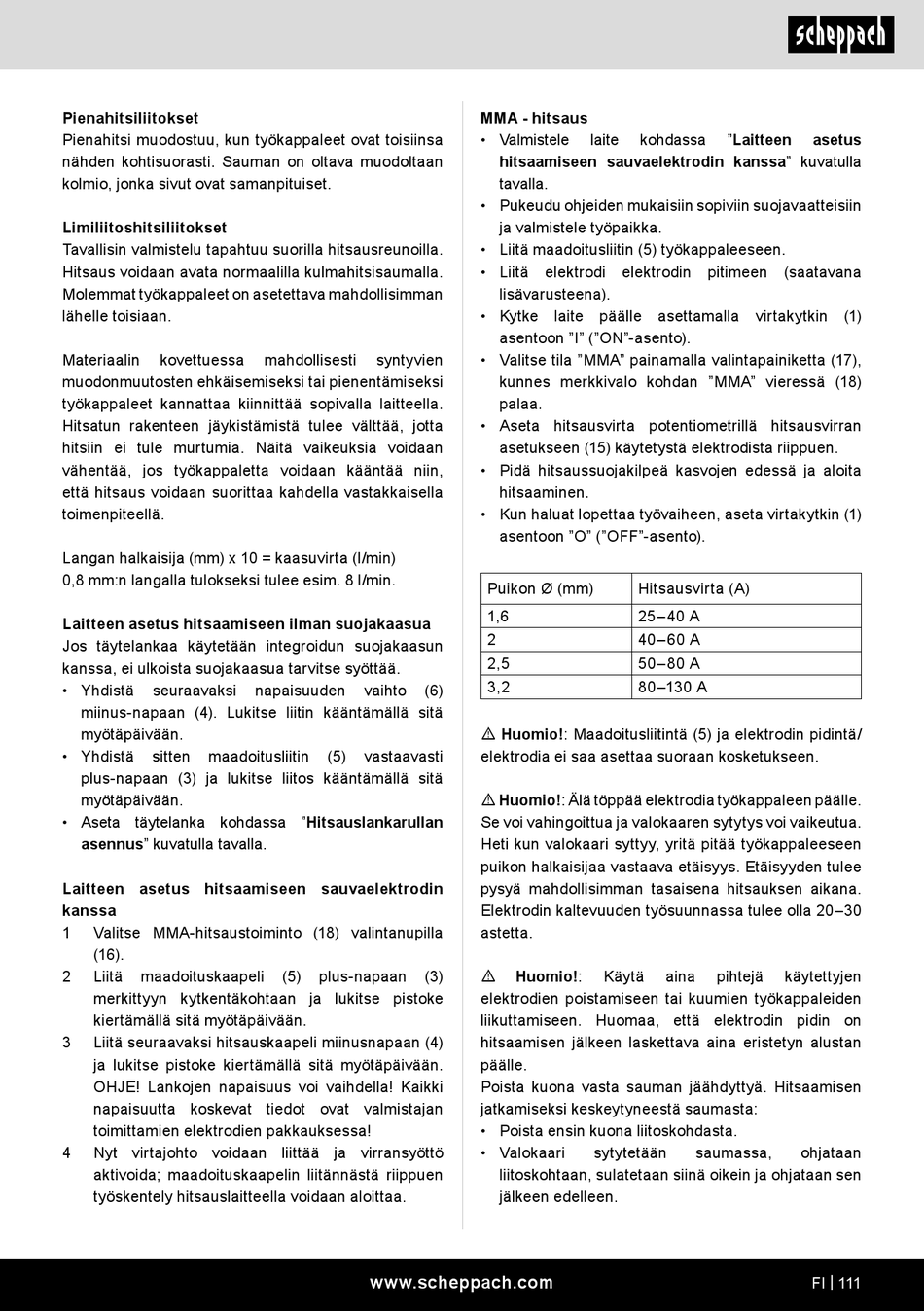

Pienahitsiliitokset
Pienahitsi muodostuu, kun työkappaleet ovat toisiinsa
nähden kohtisuorasti. Sauman on oltava muodoltaan
kolmio, jonka sivut ovat samanpituiset.
Limiliitoshitsiliitokset
Tavallisin valmistelu tapahtuu suorilla hitsausreunoilla.
Hitsaus voidaan avata normaalilla kulmahitsisaumalla.
Molemmat työkappaleet on asetettava mahdollisimman
lähelle toisiaan.
Materiaalin
kovettuessa
muodonmuutosten ehkäisemiseksi tai pienentämiseksi
työkappaleet kannattaa kiinnittää sopivalla laitteella.
Hitsatun rakenteen jäykistämistä tulee välttää, jotta
hitsiin ei tule murtumia. Näitä vaikeuksia voidaan
vähentää, jos työkappaletta voidaan kääntää niin,
että hitsaus voidaan suorittaa kahdella vastakkaisella
toimenpiteellä.
Langan halkaisija (mm) x 10 = kaasuvirta (l/min)
0,8 mm:n langalla tulokseksi tulee esim. 8 l/min.
Laitteen asetus hitsaamiseen ilman suojakaasua
Jos täytelankaa käytetään integroidun suojakaasun
kanssa, ei ulkoista suojakaasua tarvitse syöttää.
• Yhdistä
seuraavaksi
miinus-napaan (4). Lukitse liitin kääntämällä sitä
myötäpäivään.
• Yhdistä
sitten
maadoitusliitin
plus-napaan (3) ja lukitse liitos kääntämällä sitä
myötäpäivään.
• Aseta täytelanka kohdassa "Hitsauslankarullan
asennus" kuvatulla tavalla.
Laitteen asetus hitsaamiseen sauvaelektrodin
kanssa
1
Valitse MMA-hitsaustoiminto (18) valintanupilla
(16).
2
Liitä
maadoituskaapeli
merkittyyn kytkentäkohtaan ja lukitse pistoke
kiertämällä sitä myötäpäivään.
3
Liitä seuraavaksi hitsauskaapeli miinusnapaan (4)
ja lukitse pistoke kiertämällä sitä myötäpäivään.
OHJE! Lankojen napaisuus voi vaihdella! Kaikki
napaisuutta koskevat tiedot ovat valmistajan
toimittamien elektrodien pakkauksessa!
4
Nyt virtajohto voidaan liittää ja virransyöttö
aktivoida; maadoituskaapelin liitännästä riippuen
työskentely hitsauslaitteella voidaan aloittaa.
mahdollisesti
syntyvien
napaisuuden
vaihto
(6)
(5)
vastaavasti
(5)
plus-napaan
(3)
www.scheppach.com
MMA - hitsaus
• Valmistele
laite
kohdassa
hitsaamiseen sauvaelektrodin kanssa" kuvatulla
tavalla.
• Pukeudu ohjeiden mukaisiin sopiviin suojavaatteisiin
ja valmistele työpaikka.
• Liitä maadoitusliitin (5) työkappaleeseen.
• Liitä
elektrodi
elektrodin
lisävarusteena).
• Kytke laite päälle asettamalla virtakytkin (1)
asentoon "I" ("ON"-asento).
• Valitse tila "MMA" painamalla valintapainiketta (17),
kunnes merkkivalo kohdan "MMA" vieressä (18)
palaa.
• Aseta hitsausvirta potentiometrillä hitsausvirran
asetukseen (15) käytetystä elektrodista riippuen.
• Pidä hitsaussuojakilpeä kasvojen edessä ja aloita
hitsaaminen.
• Kun haluat lopettaa työvaiheen, aseta virtakytkin (1)
asentoon "O" ("OFF"-asento).
Puikon Ø (mm)
Hitsausvirta (A)
1,6
25–40 A
2
40–60 A
2,5
50–80 A
3,2
80–130 A
m Huomio!: Maadoitusliitintä (5) ja elektrodin pidintä/
elektrodia ei saa asettaa suoraan kosketukseen.
m Huomio!: Älä töppää elektrodia työkappaleen päälle.
Se voi vahingoittua ja valokaaren sytytys voi vaikeutua.
Heti kun valokaari syttyy, yritä pitää työkappaleeseen
puikon halkaisijaa vastaava etäisyys. Etäisyyden tulee
pysyä mahdollisimman tasaisena hitsauksen aikana.
Elektrodin kaltevuuden työsuunnassa tulee olla 20–30
astetta.
Huomio!:
Käytä
m
elektrodien poistamiseen tai kuumien työkappaleiden
liikuttamiseen. Huomaa, että elektrodin pidin on
hitsaamisen jälkeen laskettava aina eristetyn alustan
päälle.
Poista kuona vasta sauman jäähdyttyä. Hitsaamisen
jatkamiseksi keskeytyneestä saumasta:
• Poista ensin kuona liitoskohdasta.
• Valokaari
sytytetään
liitoskohtaan, sulatetaan siinä oikein ja ohjataan sen
jälkeen edelleen.
"Laitteen
asetus
pitimeen
(saatavana
aina
pihtejä
käytettyjen
saumassa,
ohjataan
FI | 111
