Fronius OPT/i Bedienungsanleitung Seite 16

7
Zweiten Gasreg- Voraussetzung:
ler einbauen -
-
1
2
3
4
5
6
7
8
WICHTIG!
Auf Einbaurichtung achten.
16
In der Gasregler-Box ist ein Gasregler eingebaut.
GAS 1 IN und GAS 1 OUT sind belegt.
Folie an den Positionen GAS 2 IN und GAS 2 OUT ausschneiden.
Mit einem Stufenbohrer Ø 14 mm an beiden Positionen je eine Bohrung an-
bringen.
Kabel Y2:A1 und Y2:A2 gemäß Kabelaufdruck am zweiten Regelventil anste-
cken.
Zweites Regelventil von innen nach außen in die Bohrung bei GAS 2 IN ein-
setzen.
Zweites Regelventil mit Sechskant-Mutter 17 mm fixieren (Drehmoment
5 Nm).
Zweiten Gasanschluss von innen nach außen in die Bohrung bei GAS 2 OUT
einsetzen.
Zweiten Gasanschluss mit Sechskant-Mutter 17 mm fixieren (Drehmoment
5 Nm).
Beide Schrauben M3x25 und beide Unterlegscheiben vom vorhandenen Gas-
sensor entfernen.

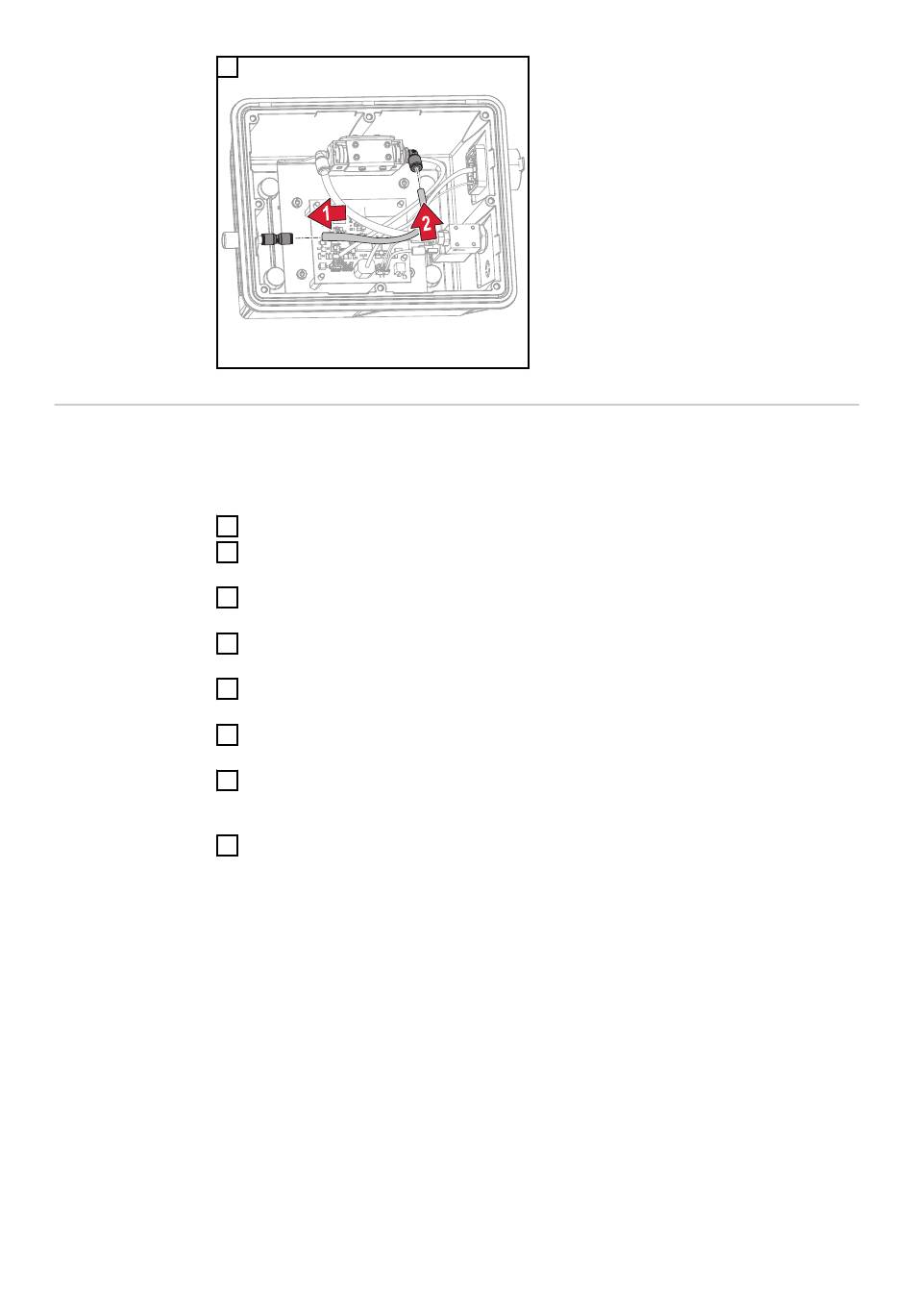

1. Zweiten Gasschlauch am Gasan-
schluss anstecken.
2. Zweiten Gasschlauch am Gassen-
sor anstecken.
