Icom IC-U20SR Basis Bedienungsanleitung Seite 82

2

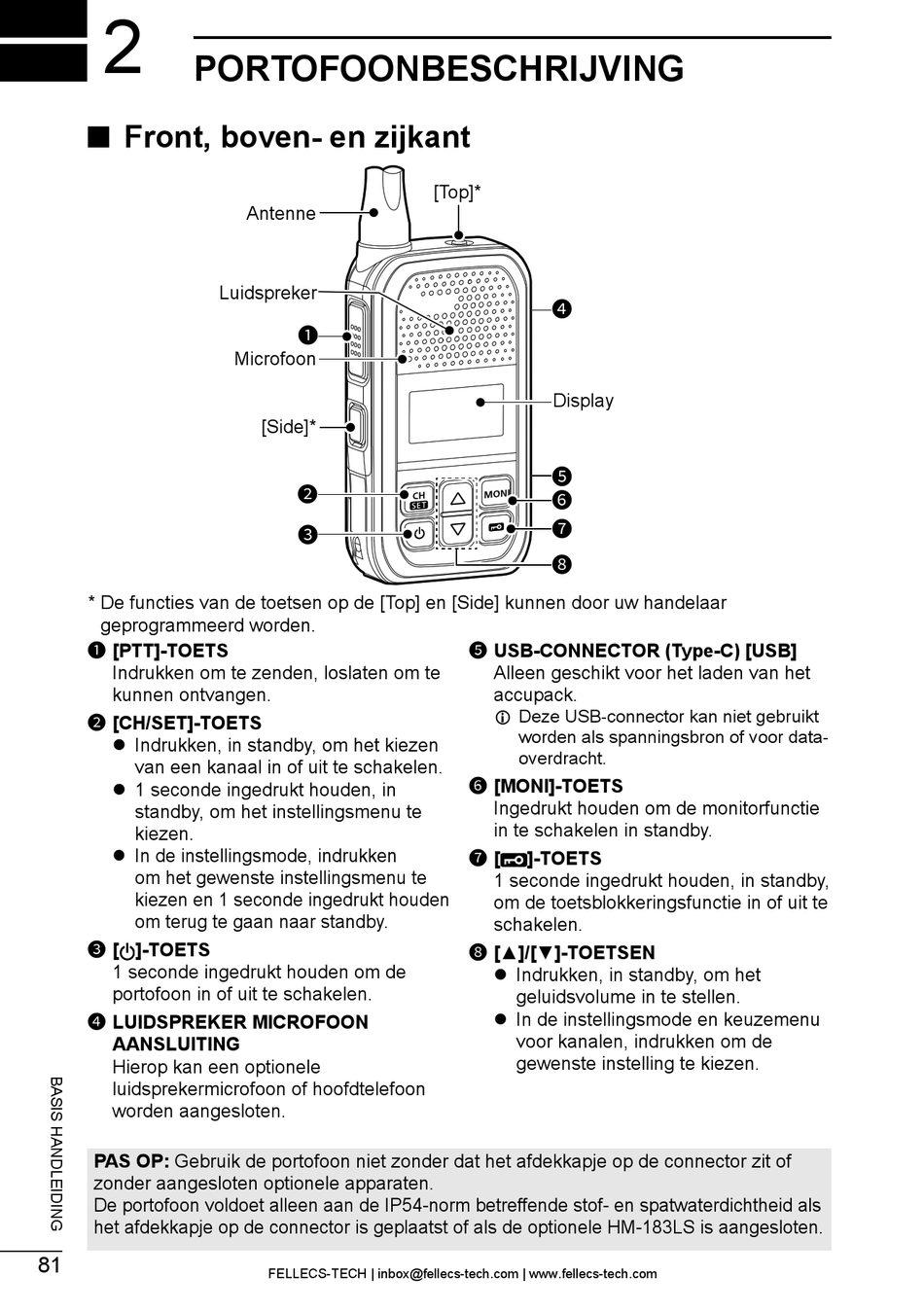

PORTOFOONBESCHRIJVING
■ Front, boven- en zijkant
* De functies van de toetsen op de [Top] en [Side] kunnen door uw handelaar
geprogrammeerd worden.
1 [PTT]-TOETS
Indrukken om te zenden, loslaten om te
kunnen ontvangen.
2 [CH/SET]-TOETS
z Indrukken, in standby, om het kiezen
van een kanaal in of uit te schakelen.
z 1 seconde ingedrukt houden, in
standby, om het instellingsmenu te
kiezen.
z In de instellingsmode, indrukken
om het gewenste instellingsmenu te
kiezen en 1 seconde ingedrukt houden
om terug te gaan naar standby.
3 [ ]-TOETS
1 seconde ingedrukt houden om de
portofoon in of uit te schakelen.
4 LUIDSPREKER MICROFOON
AANSLUITING
Hierop kan een optionele
luidsprekermicrofoon of hoofdtelefoon
worden aangesloten.
PAS OP: Gebruik de portofoon niet zonder dat het afdekkapje op de connector zit of
zonder aangesloten optionele apparaten.
De portofoon voldoet alleen aan de IP54-norm betreffende stof- en spatwaterdichtheid als
het afdekkapje op de connector is geplaatst of als de optionele HM-183LS is aangesloten.
81
Antenne
Luidspreker
1
Microfoon
[Side]*
2
3
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
[Top]*
4
Display
5
6
7
8
5 USB-CONNECTOR (Type-C) [USB]
Alleen geschikt voor het laden van het
accupack.
L Deze USB-connector kan niet gebruikt
worden als spanningsbron of voor data-
overdracht.
6 [MONI]-TOETS
Ingedrukt houden om de monitorfunctie
in te schakelen in standby.
7 [ ]-TOETS
1 seconde ingedrukt houden, in standby,
om de toetsblokkeringsfunctie in of uit te
schakelen.
8 [▲]/[▼]-TOETSEN
z Indrukken, in standby, om het
geluidsvolume in te stellen.
z In de instellingsmode en keuzemenu
voor kanalen, indrukken om de
gewenste instelling te kiezen.
