2

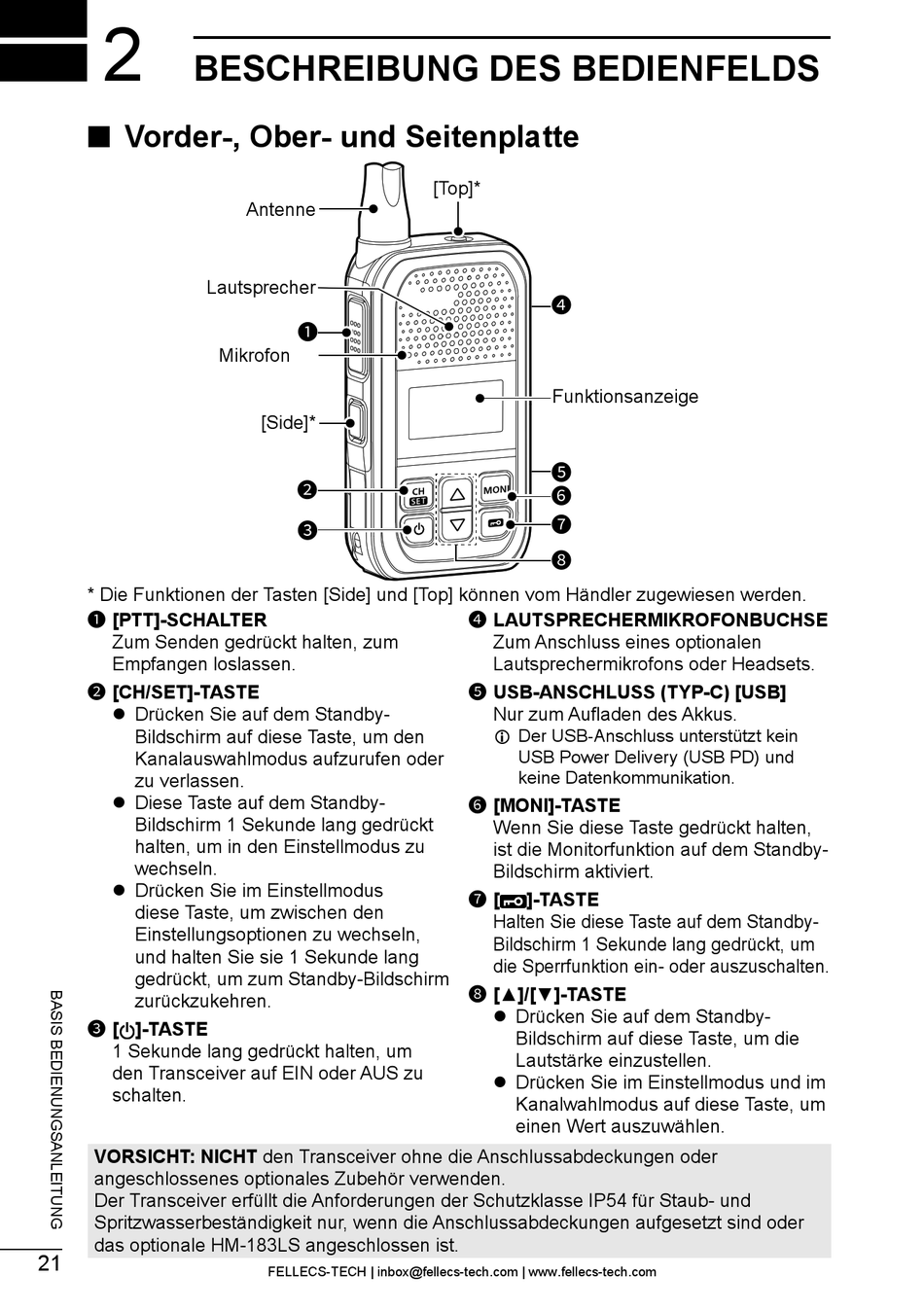

BESCHREIBUNG DES BEDIENFELDS
■ Vorder-, Ober- und Seitenplatte
Lautsprecher
* Die Funktionen der Tasten [Side] und [Top] können vom Händler zugewiesen werden.
1 [PTT]-SCHALTER
Zum Senden gedrückt halten, zum
Empfangen loslassen.
2 [CH/SET]-TASTE
z Drücken Sie auf dem Standby-
Bildschirm auf diese Taste, um den
Kanalauswahlmodus aufzurufen oder
zu verlassen.
z Diese Taste auf dem Standby-
Bildschirm 1 Sekunde lang gedrückt
halten, um in den Einstellmodus zu
wechseln.
z Drücken Sie im Einstellmodus
diese Taste, um zwischen den
Einstellungsoptionen zu wechseln,
und halten Sie sie 1 Sekunde lang
gedrückt, um zum Standby-Bildschirm
zurückzukehren.
3 [ ]-TASTE
1 Sekunde lang gedrückt halten, um
den Transceiver auf EIN oder AUS zu
schalten.
VORSICHT: NICHT den Transceiver ohne die Anschlussabdeckungen oder
angeschlossenes optionales Zubehör verwenden.
Der Transceiver erfüllt die Anforderungen der Schutzklasse IP54 für Staub- und
Spritzwasserbeständigkeit nur, wenn die Anschlussabdeckungen aufgesetzt sind oder
das optionale HM-183LS angeschlossen ist.
21
Antenne
1
Mikrofon
[Side]*
2
3
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
[Top]*
4
Funktionsanzeige
5
6
7
8
4 LAUTSPRECHERMIKROFONBUCHSE
Zum Anschluss eines optionalen
Lautsprechermikrofons oder Headsets.
5 USB-ANSCHLUSS (TYP-C) [USB]
Nur zum Aufladen des Akkus.
L Der USB-Anschluss unterstützt kein
USB Power Delivery (USB PD) und
keine Datenkommunikation.
6 [MONI]-TASTE
Wenn Sie diese Taste gedrückt halten,
ist die Monitorfunktion auf dem Standby-
Bildschirm aktiviert.
7 [
]-TASTE
Halten Sie diese Taste auf dem Standby-
Bildschirm 1 Sekunde lang gedrückt, um
die Sperrfunktion ein- oder auszuschalten.
8 [▲]/[▼]-TASTE
z Drücken Sie auf dem Standby-
Bildschirm auf diese Taste, um die
Lautstärke einzustellen.
z Drücken Sie im Einstellmodus und im
Kanalwahlmodus auf diese Taste, um
einen Wert auszuwählen.
