■ Paneles frontal, superior y lateral
Antena
Altavoz
Micrófono
[Side]*
* Las funciones de las teclas [Side] y [Top] son asignables por su distribuidor.
1 INTERRUPTOR [PTT]
Manténgalo pulsado para transmitir,
suéltelo para recibir.
2 TECLA [CH/SET]
z En la pantalla de espera, pulse para
entrar o salir del modo Selección del
canal.
z En la pantalla de espera, mantenga
pulsado durante 1 segundo para
entrar en el modo Ajuste.
z En el modo Ajuste, pulse para
desplazarse entre los elementos de
ajuste y mantenga pulsado durante 1
segundo para volver a la pantalla de
espera.
3 TECLA [ ]
Mantenga pulsada durante 1 segundo
para activar o desactivar el transceptor.
4 CLAVIJA DEL MICRÓFONO DEL
ALTAVOZ
Para conectar un micrófono de altavoz o
auriculares opcionales.
PRECAUCIÓN: NO use el transceptor sin las tapas de los conectores ni los equipos
opcionales instalados.
El transceptor cumple los requisitos IP54 de estanqueidad al polvo y resistencia a las
salpicaduras solo cuando están instaladas las cubiertas de los conectores o el
HM-183LS opcional.
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com

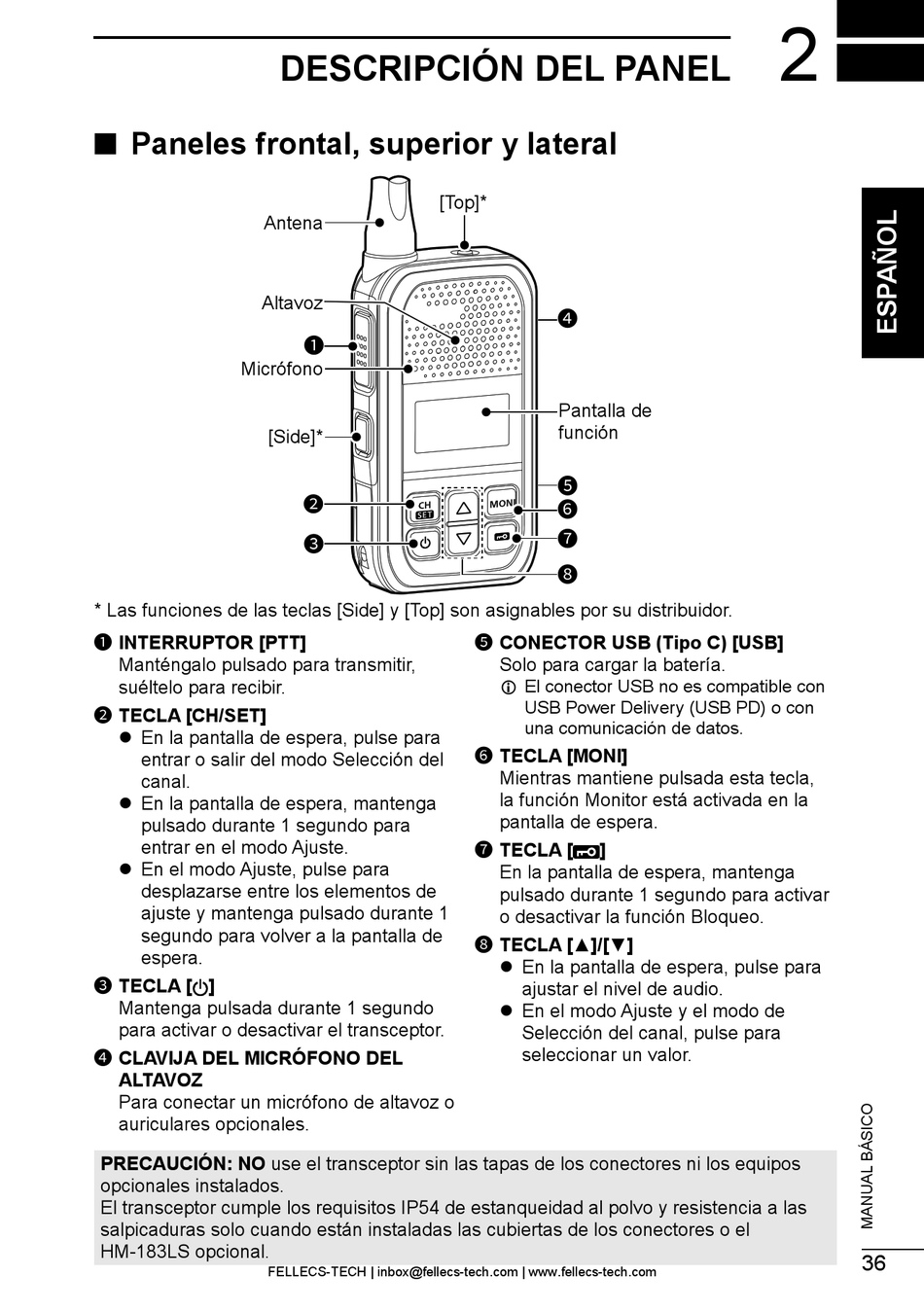

DESCRIPCIÓN DEL PANEL
[Top]*
1
2
3
4
Pantalla de
función
5
6
7
8
5 CONECTOR USB (Tipo C) [USB]
Solo para cargar la batería.
L El conector USB no es compatible con
USB Power Delivery (USB PD) o con
una comunicación de datos.
6 TECLA [MONI]
Mientras mantiene pulsada esta tecla,
la función Monitor está activada en la
pantalla de espera.
7 TECLA [
]
En la pantalla de espera, mantenga
pulsado durante 1 segundo para activar
o desactivar la función Bloqueo.
8 TECLA [▲]/[▼]
z En la pantalla de espera, pulse para
ajustar el nivel de audio.
z En el modo Ajuste y el modo de
Selección del canal, pulse para
seleccionar un valor.
2
