1

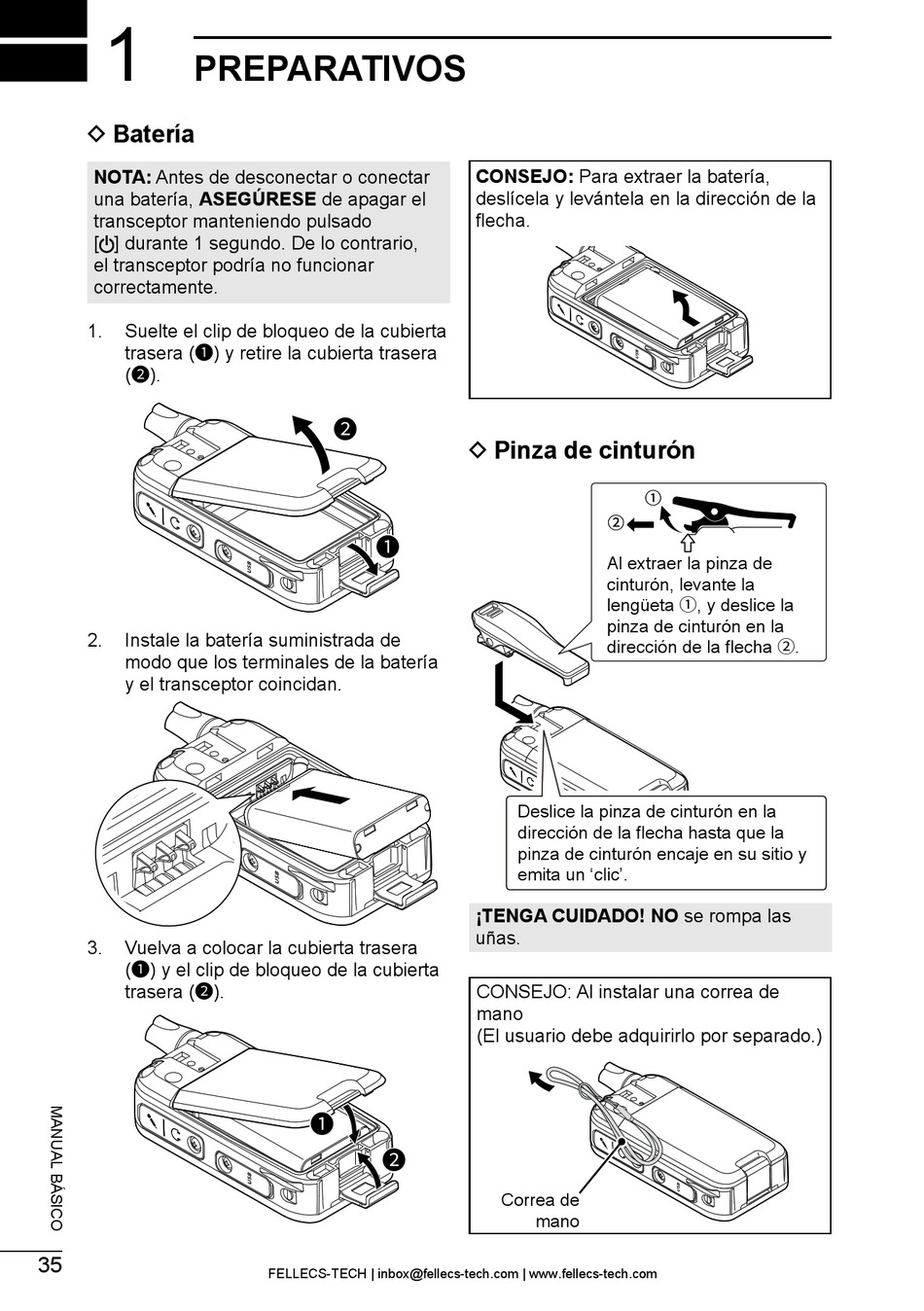

PREPARATIVOS
D Batería
NOTA: Antes de desconectar o conectar
una batería, ASEGÚRESE de apagar el
transceptor manteniendo pulsado
[ ] durante 1 segundo. De lo contrario,
el transceptor podría no funcionar
correctamente.
1. Suelte el clip de bloqueo de la cubierta
trasera (1) y retire la cubierta trasera
(2).
2. Instale la batería suministrada de
modo que los terminales de la batería
y el transceptor coincidan.
3. Vuelva a colocar la cubierta trasera
(1) y el clip de bloqueo de la cubierta
trasera (2).
35
2
1
1
2
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
CONSEJO: Para extraer la batería,
deslícela y levántela en la dirección de la
flecha.
D Pinza de cinturón
2 2
Al extraer la pinza de
cinturón, levante la
lengüeta 1, y deslice la
pinza de cinturón en la
dirección de la flecha 2.
Deslice la pinza de cinturón en la
dirección de la flecha hasta que la
pinza de cinturón encaje en su sitio y
emita un 'clic'.
¡TENGA CUIDADO! NO se rompa las
uñas.
CONSEJO: Al instalar una correa de
mano
(El usuario debe adquirirlo por separado.)
Correa de
mano
1 1
