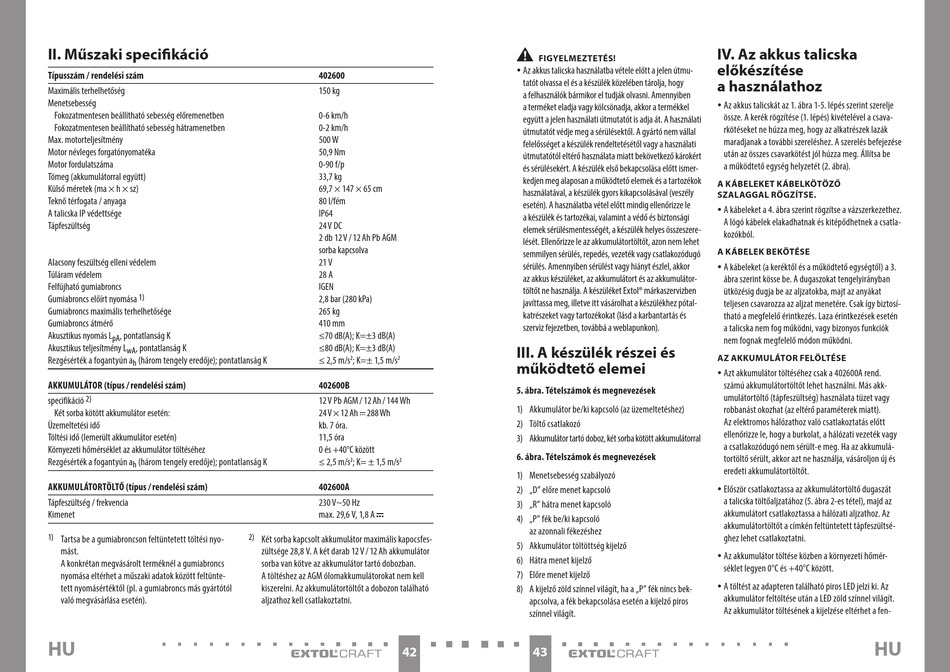

II. Műszaki specifikáció
Típusszám / rendelési szám
Maximális terhelhetőség
Menetsebesség
Fokozatmentesen beállítható sebesség előremenetben
Fokozatmentesen beállítható sebesség hátramenetben
Max. motorteljesítmény
Motor névleges forgatónyomatéka
Motor fordulatszáma
Tömeg (akkumulátorral együtt)
Külső méretek (ma × h × sz)
Teknő térfogata / anyaga
A talicska IP védettsége
Tápfeszültség
Alacsony feszültség elleni védelem
Túláram védelem
Felfújható gumiabroncs
1)
Gumiabroncs előírt nyomása
Gumiabroncs maximális terhelhetősége
Gumiabroncs átmérő
Akusztikus nyomás L
, pontatlanság K
pA
Akusztikus teljesítmény L
, pontatlanság K
wA
Rezgésérték a fogantyún a
(három tengely eredője); pontatlanság K
h
AKKUMULÁTOR (típus / rendelési szám)
2)
specifikáció
Két sorba kötött akkumulátor esetén:
Üzemeltetési idő
Töltési idő (lemerült akkumulátor esetén)
Környezeti hőmérséklet az akkumulátor töltéséhez
Rezgésérték a fogantyún a
(három tengely eredője); pontatlanság K
h
AKKUMULÁTORTÖLTŐ (típus / rendelési szám)
Tápfeszültség / frekvencia
Kimenet
1)
Tartsa be a gumiabroncson feltüntetett töltési nyo-
mást.
A konkrétan megvásárolt terméknél a gumiabroncs
nyomása eltérhet a műszaki adatok között feltünte-
tett nyomásértéktől (pl. a gumiabroncs más gyártótól
való megvásárlása esetén).
HU
402600
150 kg
0-6 km/h
0-2 km/h
500 W
50,9 Nm
0-90 f/p
33,7 kg
69,7 × 147 × 65 cm
80 l/fém
IP64
24 V DC
2 db 12 V / 12 Ah Pb AGM
sorba kapcsolva
21 V
28 A
IGEN
2,8 bar (280 kPa)
265 kg
410 mm
≤70 dB(A); K=±3 dB(A)
≤80 dB(A); K=±3 dB(A)
≤ 2,5 m/s
2
; K=± 1,5 m/s
2
402600B
12 V Pb AGM / 12 Ah / 144 Wh
24 V × 12 Ah 288 W h
kb. 7 óra.
11,5 óra
0 és +40°C között
≤ 2,5 m/s
; K= ± 1,5 m/s
2
2
402600A
230 V~50 Hz
max. 29,6 V, 1,8 A
2)
Két sorba kapcsolt akkumulátor maximális kapocsfes-
zültsége 28,8 V. A két darab 12 V / 12 Ah akkumulátor
sorba van kötve az akkumulátor tartó dobozban.
A töltéshez az AGM ólomakkumulátorokat nem kell
kiszerelni. Az akkumulátortöltőt a dobozon található
aljzathoz kell csatlakoztatni.
42
•
FIGYELMEZTETÉS!
y Az akkus talicska használatba vétele előtt a jelen útmu-
tatót olvassa el és a készülék közelében tárolja, hogy
a felhasználók bármikor el tudják olvasni. Amennyiben
a terméket eladja vagy kölcsönadja, akkor a termékkel
együtt a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem vállal
felelősséget a készülék rendeltetésétől vagy a használati
útmutatótól eltérő használata miatt bekövetkező károkért
és sérülésekért. A készülék első bekapcsolása előtt ismer-
kedjen meg alaposan a működtető elemek és a tartozékok
használatával, a készülék gyors kikapcsolásával (veszély
esetén). A használatba vétel előtt mindig ellenőrizze le
a készülék és tartozékai, valamint a védő és biztonsági
elemek sérülésmentességét, a készülék helyes összeszere-
lését. Ellenőrizze le az akkumulátortöltőt, azon nem lehet
semmilyen sérülés, repedés, vezeték vagy csatlakozódugó
sérülés. Amennyiben sérülést vagy hiányt észlel, akkor
az akkus készüléket, az akkumulátort és az akkumulátor-
töltőt ne használja. A készüléket Extol® márkaszervizben
javíttassa meg, illetve itt vásárolhat a készülékhez pótal-
katrészeket vagy tartozékokat (lásd a karbantartás és
szerviz fejezetben, továbbá a weblapunkon).
III. A készülék részei és
működtető elemei
5. ábra. Tételszámok és megnevezések
1) Akkumulátor be/ki kapcsoló (az üzemeltetéshez)
2) Töltő csatlakozó
3) Akkumulátor tartó doboz, két sorba kötött akkumulátorral
6. ábra. Tételszámok és megnevezések
1) Menetsebesség szabályozó
2) „D" előre menet kapcsoló
3) „R" hátra menet kapcsoló
4) „P" fék be/ki kapcsoló
az azonnali fékezéshez
5) Akkumulátor töltöttség kijelző
6) Hátra menet kijelző
7) Előre menet kijelző
8) A kijelző zöld színnel világít, ha a „P" fék nincs bek-
apcsolva, a fék bekapcsolása esetén a kijelző piros
színnel világít.
43
IV. Az akkus talicska
előkészítése
a használathoz
y Az akkus talicskát az 1. ábra 1-5. lépés szerint szerelje
össze. A kerék rögzítése (1. lépés) kivételével a csava-
rkötéseket ne húzza meg, hogy az alkatrészek lazák
maradjanak a további szereléshez. A szerelés befejezése
után az összes csavarkötést jól húzza meg. Állítsa be
a működtető egység helyzetét (2. ábra).
A KÁBELEKET KÁBELKÖTÖZŐ
SZALAGGAL RÖGZÍTSE.
y A kábeleket a 4. ábra szerint rögzítse a vázszerkezethez.
A lógó kábelek elakadhatnak és kitépődhetnek a csatla-
kozókból.
A KÁBELEK BEKÖTÉSE
y A kábeleket (a keréktől és a működtető egységtől) a 3.
ábra szerint kösse be. A dugaszokat tengelyirányban
ütközésig dugja be az aljzatokba, majt az anyákat
teljesen csavarozza az aljzat menetére. Csak így biztosí-
tható a megfelelő érintkezés. Laza érintkezések esetén
a talicska nem fog működni, vagy bizonyos funkciók
nem fognak megfelelő módon működni.
AZ AKKUMULÁTOR FELÖLTÉSE
y Azt akkumulátor töltéséhez csak a 402600A rend.
számú akkumulátortöltőt lehet használni. Más akk-
umulátortöltő (tápfeszültség) használata tüzet vagy
robbanást okozhat (az eltérő paraméterek miatt).
Az elektromos hálózathoz való csatlakoztatás előtt
ellenőrizze le, hogy a burkolat, a hálózati vezeték vagy
a csatlakozódugó nem sérült-e meg. Ha az akkumulá-
tortöltő sérült, akkor azt ne használja, vásároljon új és
eredeti akkumulátortöltőt.
y Először csatlakoztassa az akkumulátortöltő dugaszát
a talicska töltőaljzatához (5. ábra 2-es tétel), majd az
akkumulátort csatlakoztassa a hálózati aljzathoz. Az
akkumulátortöltőt a címkén feltüntetett tápfeszültsé-
ghez lehet csatlakoztatni.
y Az akkumulátor töltése közben a környezeti hőmér-
séklet legyen 0°C és +40°C között.
y A töltést az adapteren található piros LED jelzi ki. Az
akkumulátor feltöltése után a LED zöld színnel világít.
Az akkumulátor töltésének a kijelzése eltérhet a fen-
