Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 305W-SD

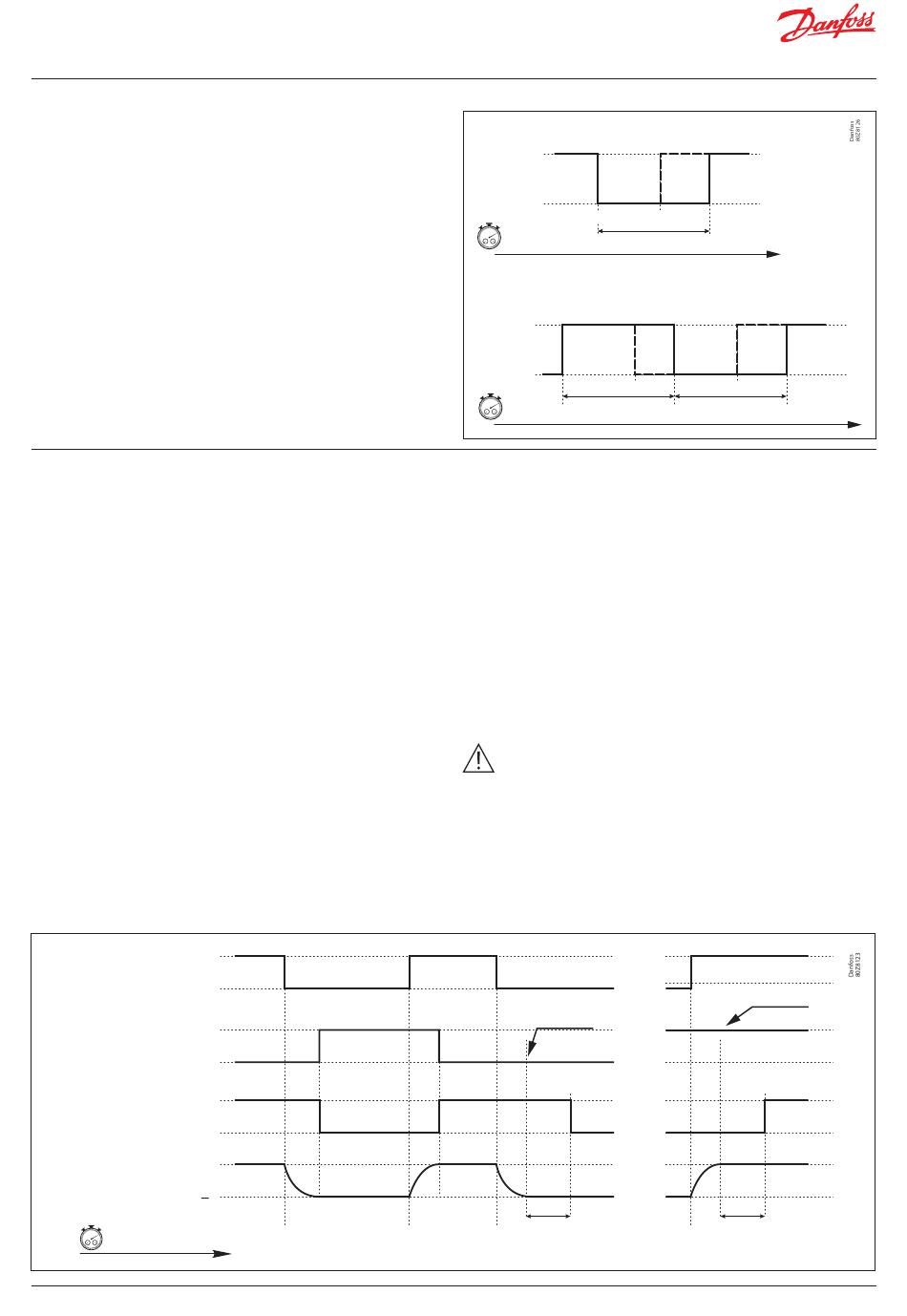

Zeitsteuerung Verdichterschutz
Parameter C4 ermöglicht die Auswahl der Zeitsteuerung, die für
den Schutz des Verdichters eingerichtet wird. Diese eingebauten
Verzögerungen verhindern ein ständiges Ein- und Ausschalten
des Verdichters, indem
die Funktionen der Relais COOL und AUX 1 gesteuert werden
(wenn o00=1)
AUS-EIN (C4=0): Mindestzeitdauer im AUS-Betrieb vor jeder
Inbetriebnahme. AUS-EIN/EIN-AUS (C4=1): Mindestzeitdauer im
EIN- und AUS-Betrieb für jeden Zyklus. Die Verzögerungszeit ergibt
sich aus Parameter C5: ist der Wert von C5=0, wird die Zeitsteuerung
ausgeschaltet.
Pump-down-Funktion
Diese Funktion beugt eventuellen Störungen im Verdichter vor, die
durch die Bewegung des Kältemittels verursacht werden, wobei ein
Stopp/Start-Verfahren für die Installation verwendet wird, das über
das Flüssigkeitsmagnetventil, den Niederdruckschalter und den
Verdichter selbst gesteuert wird.
Diese Funktion ist nur für die InI-Optionen 2, 5 und 7 verfügbar
und erfordert den Anschluss eines Niederdruckschalters in
Digitaleingang 1 (I10=7).
STOPP
Wenn die Temperatur in Fühler S1 den Sollwert (SP) erreicht, wird
das Relais COOL deaktiviert und das Flüssigkeitsmagnetventil wird
geschlossen.
Da der Verdichter weiterläuft, fällt der Druck im Verdampfer rasch ab.
Bei Erreichen eines bestimmten Werts wird der Niederdruckschalter
aktiviert und ändert den Status des Digitaleingangs 1, der den
Verdichter stoppt (Relais AUX 1).
Dadurch wird das gesamte Kältemittel in der Hochdruckleitung fern
vom Kurbelgehäuse des Verdichters isoliert, wodurch schwerwiegende
Fehler beim Start vermieden werden.
Sollte der Niederdruckschalter ausfallen, stoppt der Regler den
Verdichter nach Ablauf der in C20 festgelegten Sicherheitszeit und
zeigt die Meldung „Pd" an (eine informative Meldung, die den Betrieb
des Geräts nicht beeinflusst).
Wenn die Zeit C20den Wert 0 hat (Standardwert), stoppt der
Verdichter erst dann, wenn der Niederdruckschalter betätigt wird,
zeigt jedoch nach 15 Minuten die Meldung „Pd" an.
EIN
Flüssigkeits-
COOL
magnetventil
AUS
EIN
Nieder-
D1
druckschalter
AUS
EIN
AUX 1
Verdichter
AUS
+
Druck im
Verdampfer
© Danfoss | Climate Solutions | 2022.10
SP SP+C1
AUS-EIN (C4=0)
EIN
COOL
AUS
SP
AUS-EIN/EIN-AUS (C4=1)
EIN
COOL
AUS
SP
C5
START
Wenn die Temperatur in Fühler S1 den Sollwert zuzüglich der
Differenz (SP+C1) erreicht, wird das Relais COOL aktiviert und das
Flüssigkeitsmagnetventil wird geöffnet. Dies erhöht den Druck im
Verdampfer und deaktiviert den Niederdruckschalter, der den Verdichter
einschaltet.
Wenn der Niederdruckschalter einige Zeit nach dem Öffnen des
Flüssigkeitsmagnetventils (Relais COOL auf EIN) (festgelegt von
C19) nicht deaktiviert wird, schließt der Regler das Magnetventil
wieder (Relais COOL auf AUS) und die Meldung „LP" wird angezeigt.
Dieser Vorgang wird so lange alle zwei Minuten wiederholt, bis
der Druckschalter deaktiviert wird und die Anlage wieder in den
Normalbetrieb zurückkehrt.
Wenn die Zeit C19 den Wert 0 hat (Standardwert), bleibt das
Magnetventil so lange geöffnet, bis der Niederdruckschalter
deaktiviert wird, zeigt aber nach fünf Minuten die Meldung „LP" an.
STANDBY
Wenn die Pump-Down-Funktion aktiv ist, kann es ab dem
Start der Standby-Funktion bis zum Stopp des Reglers einige
Zeit dauern. Grund dafür ist, dass Regelphasen in bestimmten
Installationen nicht unterbrochen werden können.
Um den Stopp des Reglers zu erzwingen, halten Sie die
Standby-Taste erneut 3 Sekunden lang gedrückt.
Druck-
schalterfehler
C20
SP
SP+C1
C5
SP+C1
C5
Druck-
schalterfehler
C19
SP+C1
