Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 305W-SD
Regelung der Kälte mit zwei Temperaturfühlern (S1 + S3)
Dazu muss der Digitaleingang 2 als Kühlraum-Temperatur (I20=10)
konfiguriert werden.
Das Gerät regelt die Temperatur des Kühlraums unter
Berücksichtigung der Ableseergebnisse beider Fühler. Mit dem
Parameter C25 wird der Einfluss von Fühler S3 auf die Regelung
bestimmt.
Beispiele: C25=0 (S1: 100 %, S3: 0 %)
C25=75 (S1: 25 %, S3: 75 %)
C25=60 (S1: 40 %, S3: 60 %)
C25=95 (S1: 5 %, S3: 95 %)

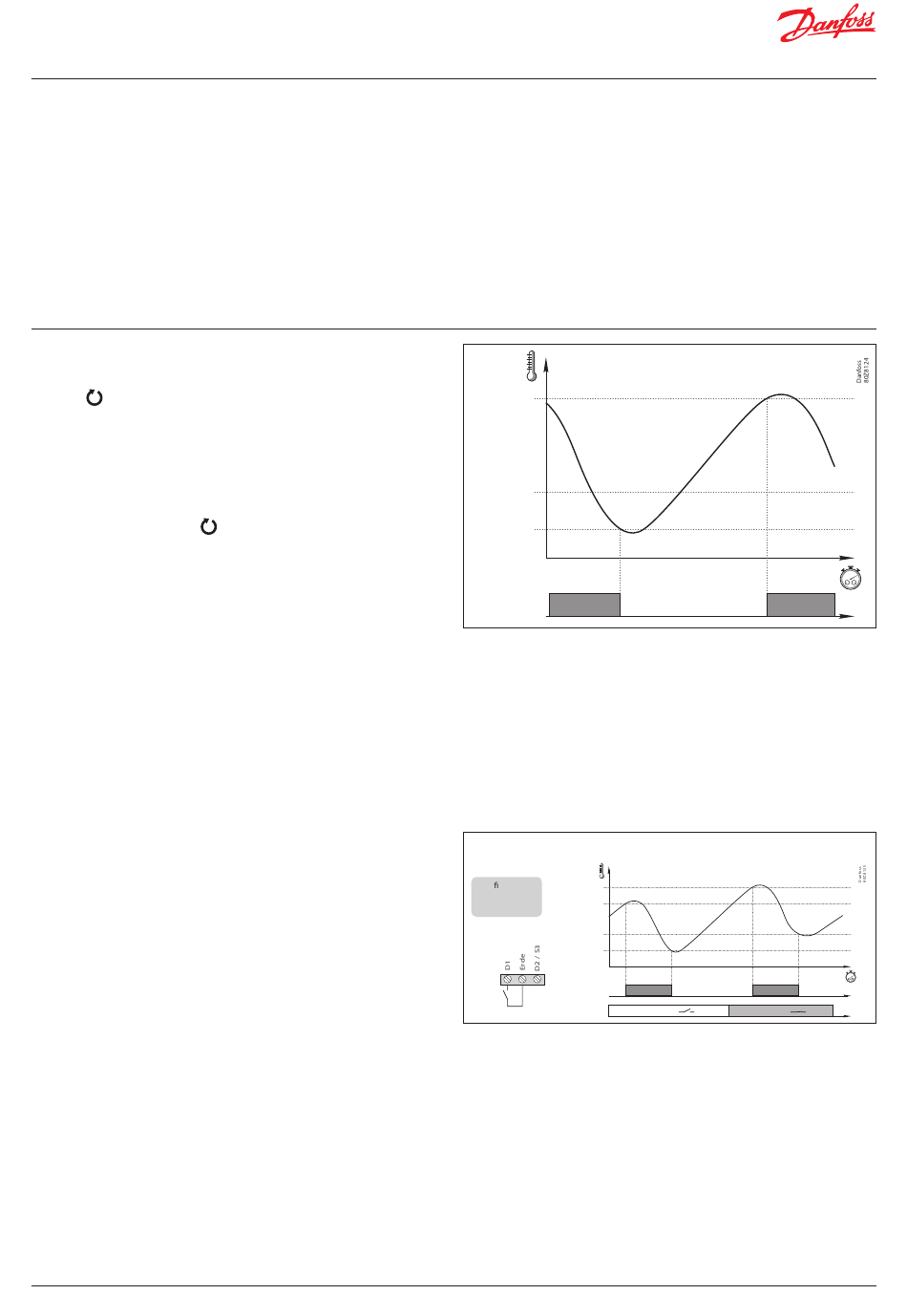

Modus „kontinuierlicher Zyklus"
Dieser Modus dient zur raschen Kühlung der Kühlraumlager, bevor
Produkte beladen werden, und wird durch dreisekündiges Betätigen
der Taste aktiviert.
Bei dessen Aktivierung beginnt der Verdichter zu laufen, bis die
Temperatur in Fühler S1 den Sollwert abzüglich der in Parameter C10
angegebenen Abweichung erreicht hat. Der Wert von C10 ist immer
negativ, es sei denn, er ist 0.
Das Gerät kehrt sofort in den Normalbetrieb zurück. Sollte dies nicht
möglich sein, wird nach Ablauf der in C9 eingestellten Zeit oder durch
erneutes Betätigen der Taste
wieder aufgenommen.
Kalibrierung Fühler 1
Mit dem Parameter C0 kann die von Fühler 1 erfasste Temperatur
korrigiert werden. Dies ist vor allem dann angebracht, wenn der Fühler
nicht an der optimalen Stelle platzierbar ist.
Sollwert blockieren
Mit den Parametern C2 und C3 lässt sich ein oberer und unterer
Grenzwert für den Sollwert (SP) einstellen, um das Produkt
oder die Anlage vor Sollwertänderungen zu schützen.
Warentemperatur
Diese Funktion ermöglicht die Anzeige der Produkttemperatur über
einen Temperaturfühler. Um diesen zu aktivieren, muss Eingang 2 als
„Produkttemperatur" konfiguriert werden (I20=11) und es muss die
sequenzielle Anzeige aller Fühler aktiviert werden (C21=0).
Modus Sollwertänderung
Dies ermöglicht einen schnellen Wechsel zwischen zwei
Arbeitstemperaturen im Kühlraum und die Änderung des Sollwerts
gemäß dem in Parameter C12 angegebenen Wert. Der vorstehend
genannte Wert kann ein Minus- oder Pluswert sein, mit dem der
Sollwert verringert oder erhöht wird. Ist er mit 0 konfiguriert,
wird der Modus deaktiviert.
Der Modus kann wie folgt aktiviert werden:
• Über einen externen Schalter, der mit einem der Digitaleingänge
verbunden ist. Der Digitaleingang sollte als „Sollwertänderung
(I10 oder I20=4)" konfiguriert werden. Die Aktivierung über diese
Methode tritt an die Stelle jeder anderen Aktivierung und lässt
sich nur über ebendiese Methode deaktivieren.
• Über Modbus: Voraussetzung hierfür ist, dass das Gerät
mit einem Modbus-Netzwerk verbunden ist.
WICHTIG:
Wenn der ADAPTIVE-Modus aktiv ist,
• empfiehlt es sich, die Kalibrierung mit dem niedrigsten Sollwert
durchzuführen.
• Außerdem wird empfohlen, dass die Differenz zwischen den
Sollwerten in Unter-Null-Kühlräumen nicht mehr als 5 Grad
und in Pluskühlräumen nicht mehr als 2 Grad beträgt.
10 | BC419723137674de-000101
für fünf Sekunden der Normalbetrieb
Diese Betriebsart eignet sich vor allem für sehr große Kühlräume, in
denen es zu erheblichen Temperaturschwankungen kommen kann.
Falls Fühler 3 (E3) ausfällt, verwendet der Regler nur den Messwert von
Fühler 1. Sollten beide Fühler (E1 und E3) ausfallen, arbeitet der Regler
gemäß Parameter C6.
S1
SP+C1
SP
SP+C10
EIN
Magnetventil
BEISPIEL:
Kalibrierung von Fühler 1
S1
Kon guration (SP+C12)+C1
I10: 4
SP+C1
I11:
0
SP+C12
DIG. EINTRITT
SP
Magnetventil
Sollwert-
änderung
D1
EIN
EIN EIN
D1=AUS D1=EIN
